さまざまな印刷環境に合わせて、印刷システムを構成できます。この印刷システムは、基本構成部とオプションで構成されています。主要構成部の説明については、下記の表を参照してください。
メモ
本書では、印刷システムの構成部の呼称として、機能名を使用しています。ただし、オプションのご発注時など、商品名が必要な場合があります。その際は、商品名を表記した下記の表をご確認ください。
オプションの取り扱いは、国によって異なります。
基本印刷システムと用紙モジュール|
主要構成部の説明 |
|
|---|---|
|
1 |
PRISMAsync Print Server は、印刷システムのパフォーマンス、ワークフロー、画質、およびカラー品質を制御します。 |
|
2 |
用紙を収容する用紙モジュール |
|
3 |
給紙カセット: 用紙をセットします。 |
|
4 |
印刷モジュール: 印刷を行います。 |
|
5 |
プリンターのステータスを表示する警告灯 (緑色、オレンジ色、または赤色) |
|
6 |
トナーコンパートメントのカバー: トナー容器にアクセスするときに開きます。 |
|
7 |
フィーダー: 原稿をコピーまたはスキャンします。 |
|
8 |
操作パネル: オペレーターは、ここから本機の情報を得ます。 |

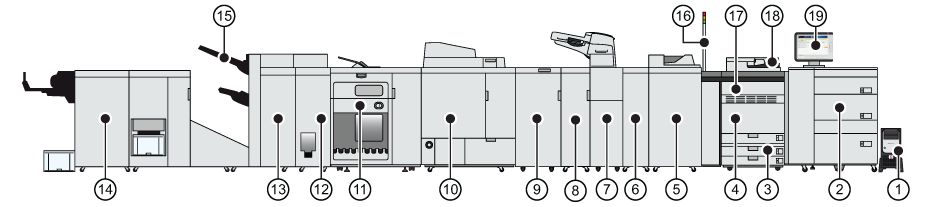

いろいろな入力および出力オプションを装着した印刷システムの例|
主要構成部の説明 |
|
|---|---|
|
1 |
PRISMAsync Print Server は、印刷システムのパフォーマンス、ワークフロー、画質、およびカラー品質を制御します。 |
|
2 |
用紙を収容する用紙モジュール |
|
3 |
給紙カセット: 用紙をセットします。 |
|
4 |
印刷モジュール: 印刷を行います。 |
|
5 |
センシングユニット: 用紙レジストレーション、色濃度の調整などを自動的に実行します。 |
|
6 |
インスペクションユニット: 基準画像に基づいて出力の印刷品質を自動的に検査します。 |
|
7 |
インサーター: あらかじめロゴなどが印刷された表紙や挿入紙を給紙します。 |
|
8 |
印刷中に用紙から静電気を除去するための除電ユニット |
|
9 |
交換可能ダイセット付きパンチャー: 印刷された出力にパンチ穴をあけたり折り目を付けたりできます。 |
|
10 |
くるみ製本ユニット: 出力紙をくるみ製本や断裁します。 |
|
11 |
大容量スタッカー: 大量の出力紙をスタックして整理します。 |
|
12 |
折りユニット: 出力紙をさまざまな方法で折ります。 |
|
13 |
ホチキス/小冊子フィニッシャー。印刷された出力をホチキスしてスタックします。小冊子メーカーで、出力紙を小冊子します。パンチユニットで、出力紙にパンチ穴をあけます。 |
|
14 |
小口トリマー: 小冊子の前縁を断裁します。天地トリマー: 小冊子の天地を断裁します。 |
|
15 |
長尺用紙キャッチトレイ |
|
16 |
プリンターのステータスを表示する警告灯 (緑色、オレンジ色、または赤色) |
|
17 |
トナーコンパートメントのカバー: トナー容器にアクセスするときに開きます。 |
|
18 |
フィーダー: 原稿をコピーまたはスキャンします。 |
|
19 |
操作パネル: オペレーターは、ここから本機の情報を得ます。 |
|
オプション |
商品名 |
|---|---|
|
フィーダー |
キヤノン インサーター・P |
|
プリンターカバー |
キヤノン プリンタカバー・P |
|
手差しトレイ |
キヤノン 手差し給紙ユニット・D |
|
用紙モジュール |
キヤノン ＰＯＤデッキライト・C キヤノン ＰＯＤデッキライト・XL-A |
|
バルク用紙モジュール |
キヤノン ＰＯＤデッキライト・C キヤノン ＰＯＤデッキライト・XL-A |
|
インサーター |
キヤノン インサーター・R |
|
センシングユニット |
センシングユニット-B |
|
インスペクションユニット |
インスペクションユニット-B |
詳細については、給紙の仕様を参照してください。
|
オプション |
商品名 |
|---|---|
|
除電ユニット |
Canon Static Eliminator-A1 |
|
プロフェッショナルパンチャー |
Multi Function Professional Puncher-C |
|
くるみ製本ユニット |
キヤノン パーフェクトバインダー・F |
|
大容量スタッカー |
大容量スタッカー・J |
|
折りユニット |
ペーパーフォールディングユニット・K |
|
スタッカー/フィニッシャー |
「キヤノン 中綴じフィニッシャー・AC 」または「キヤノン 中綴じフィニッシャー・AG 」 |
|
トリマー |
キヤノン ステイプルフィニッシャー・AC またはキヤノン ステイプルフィニッシャー・AG |
|
天地トリマー |
キヤノン 天地トリマーコンベア・B |
|
DFD (ドキュメント仕上げデバイス) アダプター |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
詳細については、フィニッシャーの仕様を参照してください。
