Udskrivningssystemet kan have forskellige konfigurationer, der svarer til forskellige udskrivningsmiljøer. Udskrivningssystemet har nogle basishardwaredele, der er udvidet med ekstraudstyr. I nedenstående tabel finder du beskrivelser af hoveddelene.
BEMÆRK
I denne manual anvendes funktionelle navne for udskrivningssystemets dele. Men nogle gange skal du bruge det kommercielle navn, f.eks. til bestilling af ekstraudstyr. I så fald skal du bruge tabellen med de kommercielle navne.
Tilgængeligheden af ekstraudstyr varierer fra land til land.
Basisudskrivningssystem med papirmodul|
Beskrivelse af hoveddele i hardware |
|
|---|---|
|
1 |
PRISMAsync Print Server styrer ydeevnen, arbejdsgangen, billedkvaliteten og farvekvaliteten i udskrivningssystemet. |
|
2 |
Papirmodul til medier |
|
3 |
Interne papirbakker til medier |
|
4 |
Udskrivningsmodul, hvor udskrivningsprocessen finder sted |
|
5 |
Advarselslampen viser printerens status (grøn, orange eller rød). |
|
6 |
Tonerrumsdæksel, giver adgang til tonerpatronerne |
|
7 |
Automatiske dokumentindføring, til kopiering og scanning af originaler |
|
8 |
Kontrolpanel, der er det centrale informationspunkt for operatøren |

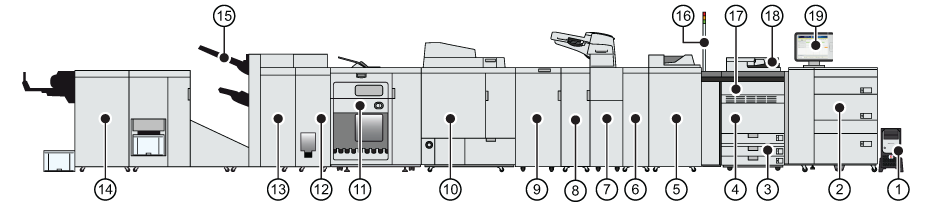

Eksempel på et udskrivningssystem, der er udvidet med flere typer ekstraudstyr til input og output|
Beskrivelse af hoveddele i hardware |
|
|---|---|
|
1 |
PRISMAsync Print Server styrer ydeevnen, arbejdsgangen, billedkvaliteten og farvekvaliteten i udskrivningssystemet. |
|
2 |
Papirmodul til medier |
|
3 |
Interne papirbakker til medier |
|
4 |
Udskrivningsmodul, hvor udskrivningsprocessen finder sted |
|
5 |
Sensorenheden, der udfører automatisk medieregistrering, justeringer af farvedensitet mv. |
|
6 |
Inspektionsenhed, til automatisk at undersøge udskriftskvaliteten af output baseret på et referencebillede |
|
7 |
Isætningsenhed, til indføring af (fortrykte) omslag og indføringsark |
|
8 |
Enhed til fjernelse af statisk elektricitet fra medier under udskrivning |
|
9 |
Professionel hulningsenhed med udskiftelige stempelholdersæt, til at lave huller i udskrifter eller til at folde udskrifter |
|
10 |
Perfekt indbindingsenhed, til fremstilling af perfekt indbundne og tilskårne bøger |
|
11 |
Stabler med høj kapacitet, til stabling og sortering af store stakke af udskrifter |
|
12 |
Foldeenhed, til foldning af udskrifterne på forskellige måder |
|
13 |
Hæfteenhed/brochurefinisher til hæftning og stabling af udskrifter. En brochureenhed opretter ryghæftede brochurer. En hulleenhed til hulning af udskrifterne. |
|
14 |
Brochuretilskæringsenhed til at tilskære forkanten på brochurer og tilskæringsenhed med to knive til at tilskære brochurenes top- og bundkant |
|
15 |
Opsamlingsbakke til langt ark |
|
16 |
Advarselslampen viser printerens status (grøn, orange eller rød). |
|
17 |
Tonerrumsdæksel, giver adgang til tonerpatronerne |
|
18 |
Automatiske dokumentindføring, til kopiering og scanning af originaler |
|
19 |
Kontrolpanel, der er det centrale informationspunkt for operatøren |
|
Valgfri |
Kommercielt navn |
|---|---|
|
Automatisk dokumentindføring: |
Duplex Color Image Reader Unit-P |
|
Printerdæksel |
Printer Cover-P |
|
Specialindføring |
Stack Bypass-D |
|
Papirmodul |
POD Deck Lite-C POD Deck Lite XL-A |
|
Outputmodul |
POD Deck Lite-C POD Deck Lite XL-A |
|
Isætningsenhed |
Document Insertion Unit-R |
|
Sensorenhed |
Sensing unit-B |
|
Inspektionsenhed |
Inspection unit-B |
Du kan finde flere oplysninger under Papirinputspecifikationer.
|
Valgfri |
Kommercielt navn |
|---|---|
|
Enhed, der fjerner statisk elektricitet |
Canon Static Eliminator-A1 |
|
Professionel hulleenhed |
Multi Function Professional Puncher-C |
|
Perfekt indbinding |
Perfect Binder-F |
|
Stabler med høj kapacitet |
High Capacity Stacker-J |
|
Foldeenhed |
Paper Folding Unit-K |
|
Stabler/hæfteenhed |
Booklet Finisher-AC eller Booklet Finisher-AG |
|
Brochuretilskæringsenhed |
Staple Finisher-AC eller Staple Finisher-AG |
|
Brochuretilskæringsenhed med to knive |
Two-Knife Booklet Trimmer-B |
|
DFD-adapter (Document Finishing Device) |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
Du kan finde flere oplysninger under Specifikationer for finisherenheder.
