Pulire l'area della piastra base e la copertura di protezione nera

Introduzione

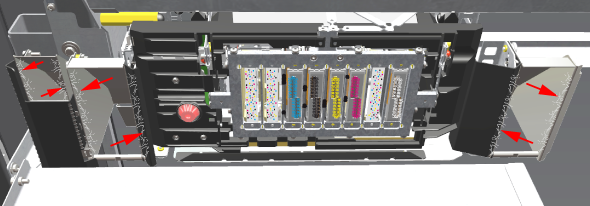

L'area intorno alla piastra base deve essere pulita regolarmente. Questo include le strisce antiriflesso e i bordi degli specchi.

NOTA

Il pannello dell'operatore avverte di eseguire questa procedura almeno una volta al mese e, a seconda dell'utilizzo dell'inchiostro, con una frequenza compresa tra i 7 e i 30 giorni.

Durante l'uso della stampante la polvere e le fibre dei supporti possono accumularsi sui bordi delle strisce antiriflesso e gli specchi del carrello della testina di stampa. Se queste fibre toccano la superficie della carta durante la stampa, possono strisciare l'inchiostro non essiccato e causare problemi di qualità di stampa.

Questi problemi di qualità di stampa possono essere facilmente scambiati per problemi della testina di stampa, poiché queste fibre sono attaccate al carrello. Per evitare interventi dell'assistenza non necessari o le sostituzioni premature delle testine di stampa, i bordi delle strisce antiriflesso e gli specchi devono essere puliti regolarmente.

Video: Pulizia della piastra base

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Bastoncini di cotone

  • Liquido di pulizia (detergente MB - metilbenzoato)

  • Detergente IPA

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

IMPORTANTE

Usare il liquido di pulizia prescritto. Non usare altri agenti detergenti.

Procedura

  1. Avviare la manutenzione per mezzo del pannello dell'operatore. Per ulteriori informazioni, vedere Avvio della manutenzione manuale oppure Avvio della manutenzione periodica.
  2. Indossare i guanti approvati per l'unità Colorado M-series.

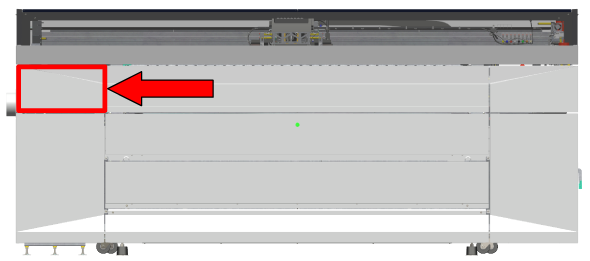

  3. Passare al lato di ingresso dei supporti e localizzare la porta di accesso manutenzione manuale sulla sinistra.
  4. Aprire la copertura dei supporti (1) e sollevare la leva della porta di accesso manutenzione manuale, sulla sinistra (2). Chiudere la copertura prima di avviare la manutenzione per evitare di urtarla.
  5. Aprire la porta di accesso manutenzione manuale (3). Si accende una luce.
    IMPORTANTE

    Non usare alcuna sorgente di luce esterna per evitare l'essiccazione dell'inchiostro e danni alle testine di stampa.

  6. Localizzare la piastra base nello scomparto.
  7. Prendere un bastoncino di cotone approvato da Colorado M-series.

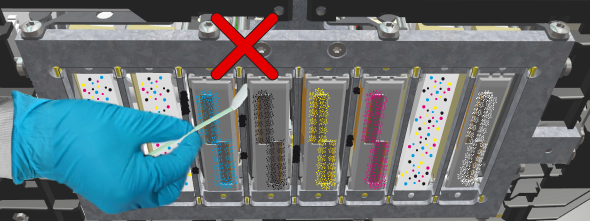

  8. Inumidire il tampone con il detergente MB e pulire le testine di stampa fittizie, fino a eliminare tutti i residui di inchiostro visibili.

    A seconda della configurazione della stampante, sono presenti 3 o 4 testine di stampa fittizie.

    • Non toccare le testine di stampa attive. Toccando le testine di stampa è possibile danneggiarle.

    • Mai inserire il bastoncino di cotone tra una testina di stampa e l'area della piastra base.

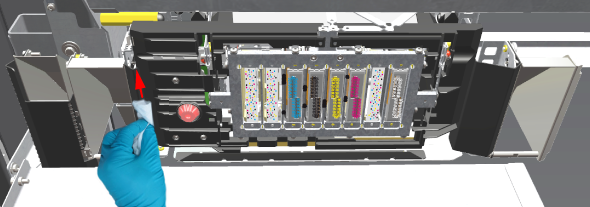

  9. Inumidire un nuovo bastoncino di cotone con il detergente MB e pulire il bordo esterno della piastra base fino a eliminare tutti i residui di inchiostro visibili.
    IMPORTANTE
    • Accertarsi di concludere la procedura di pulizia entro 5 minuti, quando si usa il liquido di pulizia. La stampante deve eseguire la manutenzione automatica successivamente, per accertarsi che il liquido di pulizia non danneggi le testine di stampa.

    • Usare tutti i bastoncini di cotone necessari.

  10. Localizzare la copertura di protezione nera e controllare se è contaminata da inchiostro, polvere dei supporti o fibre.
  11. In caso di contaminazione, prendere un bastoncino di cotone nuovo e pulire la copertura di protezione nera, specialmente le parti sporgenti (area rossa indicata).
  12. Solo quando necessario, inumidire un bastoncino di cotone nuovo con detergente IPA e pulire di nuovo le parti contaminate della copertura di protezione nera.
  13. Accertarsi di rimuovere tutti i residui di inchiostro.

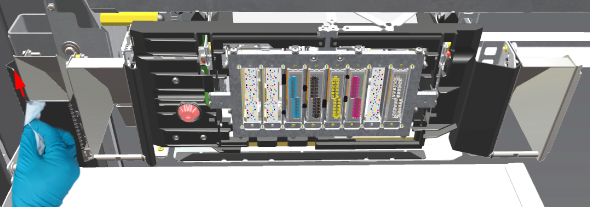

  14. Usare un panno privo di pelucchi con detergente IPA per pulire entrambi i bordi degli specchi sinistri.
  15. Usare un panno privo di pelucchi con detergente IPA per pulire la striscia antiriflesso nera sinistra.
  16. Usare un panno privo di pelucchi con detergente IPA per pulire i bordi dello specchio destro e la striscia antiriflesso destra.
  17. Smaltire i guanti e i bastoncini di cotone come rifiuti chimici, secondo le normative locali.
  18. Chiudere la porta di accesso manutenzione manuale e la copertura supporti.
    IMPORTANTE

    Accertarsi che tutte le coperture siano chiuse correttamente per impedire l'essiccazione dell'inchiostro all'interno del sistema.

  19. Sul pannello dell'operatore, toccare [Completato] per concludere la manutenzione.
