Limpieza de la zona de la placa matricial y la cubierta protectora negra

Introducción

La zona alrededor de la placa matricial debe limpiarse con regularidad. Ello incluye los bordes de las tiras antirreflectantes y de los espejos.

NOTA

El panel de control avisa de que hay que realizar este procedimiento al menos una vez al mes, y dependiendo del uso de la tinta, entre 7 y 30 días.

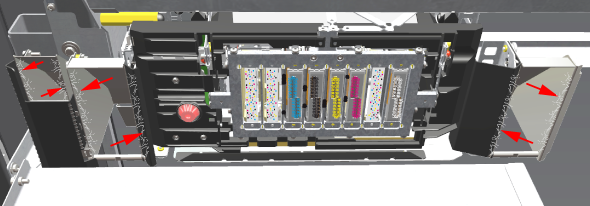

Al usar la impresora puede acumularse polvo y fibras del material en los bordes de las tiras antirreflectantes y los espejos del carro de cabezales de impresión. Si esas fibras entran en contacto con el papel durante la impresión, pueden arrastrar la tinta no curada y causar problemas de calidad de impresión.

Es fácil confundir estos problemas de calidad de impresión con problemas en los cabezales, ya que las fibras se adhieren al carro. Para evitar llamadas inútiles al servicio técnico o sustituciones de los cabezales innecesarias, hay que limpiar habitualmente los bordes de las tiras antirreflectantes y los espejos.

Vídeo: Limpieza de la placa matricial

Antes de empezar

Use los siguientes artículos prescritos para Colorado M-series:

  • Guantes Microflex para manipular tinta

  • Bastoncillos

  • Líquido de limpieza (limpiador MB, con benzoato de metilo)

  • Limpiador AIP

NOTA

Para obtener información sobre el material de mantenimiento prescrito, consulte Lista de material de mantenimiento para Colorado M-series.

ATENCIÓN

Utilice los guantes si hay riesgo de contacto con tinta o materiales de mantenimiento. Los guantes siempre deben quedar superpuestos a las mangas. Para garantizar la máxima seguridad, siga siempre cuidadosamente las directrices de las Hojas de datos de seguridad (SDS).

IMPORTANTE

Utilice el líquido limpiador prescrito. No utilice ningún otro limpiador.

Procedimiento

  1. Inicie la operación de mantenimiento en el panel de control. Para obtener más información, consulte Inicio del mantenimiento manual o Inicio del mantenimiento periódico.
  2. Póngase los guantes aprobados para Colorado M-series.
  3. Acceda a la sección de entrada de material y localice la puerta de mantenimiento manual en el lado izquierdo.
  4. Abra la cubierta de material (1) y levante la palanca de la puerta de mantenimiento manual en el lado izquierdo (2). Cierre la cubierta antes de iniciar el mantenimiento para no golpearse con ella.
  5. Abra la puerta de mantenimiento manual (3). Se enciende una luz.
    IMPORTANTE

    No utilice ninguna fuente luminosa externa para evitar que se cure la tinta y se dañen los cabezales de impresión.

  6. Busque la placa matricial en el compartimento.
  7. Utilice un bastoncillo aprobado para Colorado M-series.

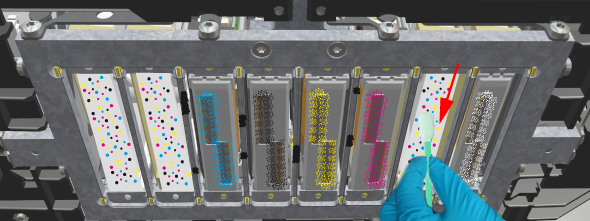

  8. Humedezca el bastoncillo con limpiador MB y limpie los cabezales falsos hasta que no queden restos de tinta visibles.

    Según la configuración de la impresora, hay 3 o 4 cabezales falsos.

    • No toque los cabezales de impresión activos, porque podría dañarlos.

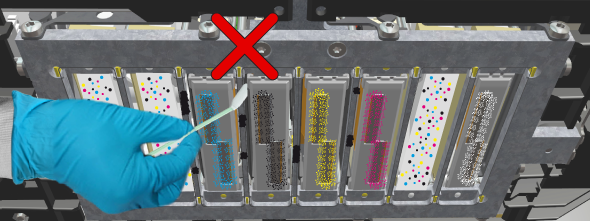

    • No introduzca nunca el bastoncillo entre un cabezal y la zona de la placa matricial.

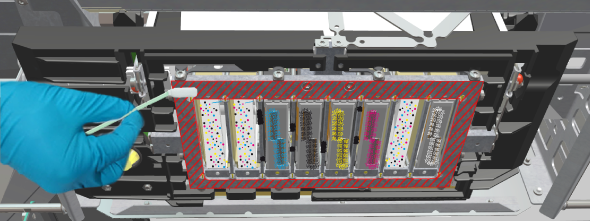

  9. Humedezca un bastoncillo nuevo con limpiador MB y limpie el borde exterior de la placa matricial hasta que no queden restos de tinta visibles.
    IMPORTANTE

    • Si utiliza el líquido limpiador, ha de terminar el proceso de limpieza en 5 minutos. La impresora debe efectuar a continuación el mantenimiento automático para asegurarse de que el líquido limpiador no daña los cabezales de impresión.

    • Use cuantos bastoncillos necesite.

  10. Localice la cubierta protectora negra y examine si está sucia de tinta, polvo de material o fibras.

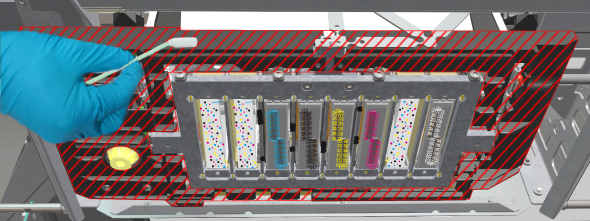

  11. Si está sucia, tome un bastoncillo nuevo y limpie la cubierta protectora negra, sobre todo las partes que sobresalen (área indicada en rojo).
  12. Solo en caso necesario, humedezca un bastoncillo nuevo con limpiador AIP y vuelva a limpiar las partes sucias de la cubierta protectora negra.
  13. Asegúrese de eliminar todos los restos de tinta.

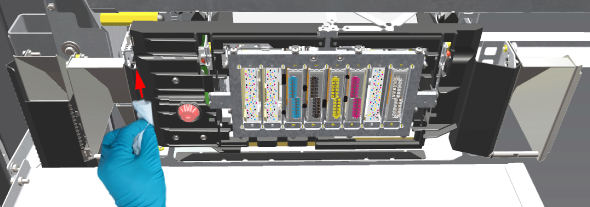

  14. Limpie los bordes de los espejos izquierdos con una bayeta sin pelusa humedecida en limpiador AIP.

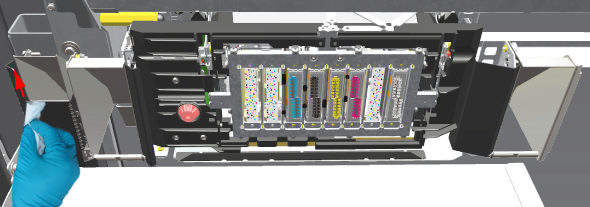

  15. Limpie la tira antirreflectante izquierda negra con una bayeta sin pelusa humedecida en limpiador AIP.

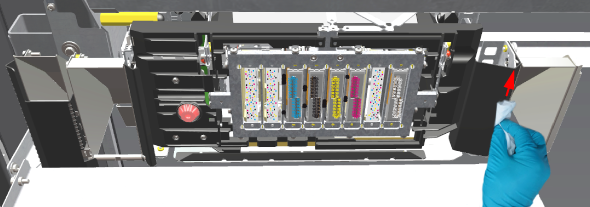

  16. Limpie los bordes del espejo derecho y la tira antirreflectante derecha con una bayeta sin pelusa humedecida en limpiador AIP.
  17. Elimine los guantes y los bastoncillos con los desechos químicos de acuerdo con las normativas vigentes.
  18. Cierre la puerta de mantenimiento manual y la cubierta de material.
    IMPORTANTE

    Asegúrese de que todas las cubiertas están bien cerradas para evitar tinta curada en el sistema.

  19. En el panel de control, toque [Completado]  para finalizar el mantenimiento.
