Reinigen Sie die Druckkopf-Trägerplatte und die schwarze Schutzabdeckung

Einführung

Der Bereich um die Druckkopf-Trägerplatte muss regelmäßig gereinigt werden. Einschließlich der Antireflexionsstreifen und der Spiegelkanten.

HINWEIS

Das Bedienfeld weist darauf hin, dass dieser Vorgang mindestens einmal pro Monat und, je nach Tintenverbrauch, alle 7 bis 30 Tage durchgeführt werden muss.

Während des Druckerbetriebs können sich Staub und Fasern aus dem Druckmaterial an den Kanten der Antireflexstreifen und des Spiegels am Druckkopfschlitten ablagern. Wenn diese Fasern während des Druckvorgangs die Oberfläche des Druckmaterials berühren, können sie nicht ausgehärtete Tinte verwischen und somit die Druckqualität beeinträchtigen.

Solche Beeinträchtigungen der Druckqualität können leicht als Druckkopfprobleme fehlinterpretiert werden, da diese Fasern am Schlitten festkleben. Um unnötige Kundendiensteinsätze oder den vorschnellen Austausch von Druckköpfen zu vermeiden, sollten Sie die Kanten des Antireflexstreifens und der Spiegel regelmäßig reinigen.

Video: Reinigen der Druckkopf-Trägerplatte

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Tupfer

  • Reinigungsflüssigkeit (MB-Reiniger – Methylbenzoat)

  • Reinigungsflüssigkeit (Isopropanol)

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

WICHTIG

Verwenden Sie die vorgesehene Reinigungsflüssigkeit. Benutzen Sie keine anderen Reiniger.

Prozedur

  1. Starten Sie den Wartungsvorgang über das Bedienfeld. Weitere Informationen finden Sie unter Starten der manuellen Wartung oder Starten den regelmäßigen Wartung.
  2. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.
  3. Gehen Sie zur Materialeingabeseite, wo sich auf der linken Seite die manuelle Wartungsklappe befindet.
  4. Öffnen Sie die Materialabdeckung (1), und heben Sie den Hebel der Klappe für die manuelle Wartung links an (2). Schließen Sie vor Beginn der Wartungsarbeiten die Abdeckung, damit Sie sich nicht daran stoßen.
  5. Öffnen Sie die Klappe für die manuelle Wartung (3). Dadurch schaltet sich eine Leuchte ein.
    WICHTIG

    Verwenden Sie keine externe Lichtquelle, um zu verhindern, dass die Tinte an den Druckköpfen aushärtet und diese dadurch beschädigt werden.

  6. Das Fach enthält die Druckkopf-Trägerplatte.
  7. Nehmen Sie einen für den Drucker Colorado M-series zugelassenen Tupfer zur Hand.
  8. Befeuchten Sie den Tupfer mit MB-Reiniger und reinigen Sie die Dummy-Druckköpfe, bis alle sichtbaren Tintenreste verschwunden sind.

    Je nach Konfiguration des Druckers gibt es 3 oder 4 Dummy-Druckköpfe.

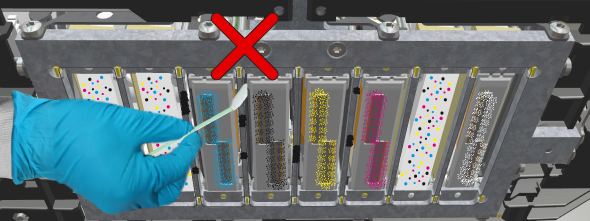

    • Aktive Druckköpfe dürfen nicht berührt werden. Durch Berührung können die Druckköpfe beschädigt werden.

    • Der Tupfer darf nie zwischen Druckkopf und Druckkopf-Trägerplatte geführt werden.

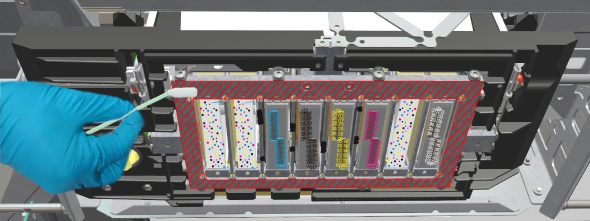

  9. Befeuchten Sie einen neuen Tupfer mit MB-Reiniger und reinigen Sie den äußeren Rand der Druckkopf-Trägerplatte, bis alle sichtbaren Farbreste verschwunden sind.
    WICHTIG
    • Bei Verwendung der Reinigungsflüssigkeit müssen Sie den Reinigungsvorgang innerhalb von 5 Minuten abschließen. Anschließend muss der Drucker eine automatische Wartung durchführen, um zu verhindern, dass die Druckköpfe durch die Reinigungsflüssigkeit beschädigt werden.

    • Verwenden Sie so viele Tupfer wie erforderlich.

  10. Überprüfen Sie, ob die schwarze Schutzabdeckung mit Tinte, Papierstaub oder Fasern verunreinigt ist.
  11. Wenn dies der Fall ist, nehmen Sie einen neuen Tupfer zur Hand, und reinigen Sie die schwarze Schutzabdeckung, insbesondere die hervorstehenden Teile (rot gekennzeichneter Bereich).
  12. Befeuchten Sie nur dann, wenn eine nochmalige Reinigung der schwarzen Schutzabdeckung notwendig ist, einen neuen Tupfer mit der Reinigungsflüssigkeit (Isopropanol), und reinigen Sie die verunreinigten Teile erneut.
  13. Stellen Sie sicher, dass Sie alle Tintenreste entfernt haben.

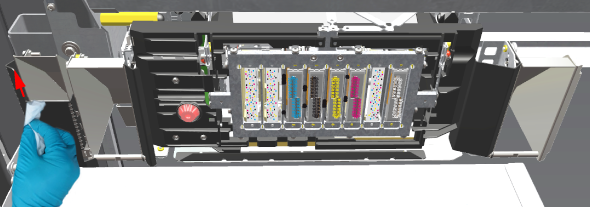

  14. Reinigen Sie die Kanten des linken Spiegels mit einem fusselfreien Tuch und etwas Reinigungsflüssigkeit (Isopropanol).
  15. Reinigen Sie den linken hinteren Antireflexstreifen mit einem fusselfreien Tuch und etwas Reinigungsflüssigkeit (Isopropanol).

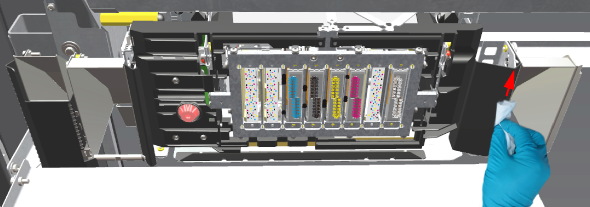

  16. Reinigen Sie die Kanten des rechten Spiegels und den rechten Antireflexstreifen mit einem Tuch und etwas Reinigungsflüssigkeit (Isopropanol).
  17. Entsorgen Sie die Handschuhe und Tupfer als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  18. Schließen Sie die Klappe für die automatische Wartung und die Materialabdeckung.
    WICHTIG

    Vergewissern Sie sich, dass alle Abdeckungen ordnungsgemäß geschlossen sind, damit keine Tinte in das System gelangt und dort aushärtet.

  19. Tippen Sie am Bedienfeld auf [Abgeschlossen], um den Wartungsvorgang abzuschließen.
