Configurazione |
Dimensioni della stampante (L x P x A) |
Area pavimento minima |
Altezza minima della sala |
Volume minimo |
|---|---|---|---|---|
|
Standard |
880 cm x 275 cm x 240 cm/ 29 x 9,2 x 7,1 piedi |
1.040 cm x 575 cm/ 34,2 x 18,1 piedi |
300 cm/118" |
205 m3/ 12.509.867 in3 |

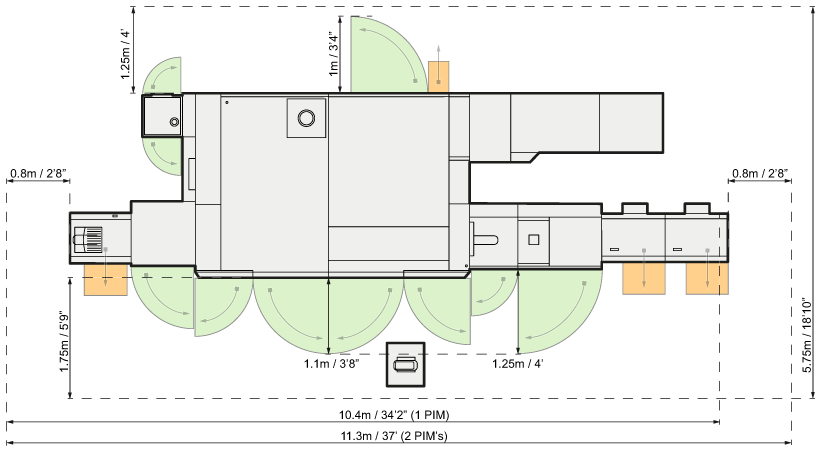

Le aree mostrate nella figura precedente devono essere libere da ostacoli. Gli utenti devono tenere presente che i cassetti del modulo di alimentazione della carta e dell'impilatrice ad alta capacità possono aprirsi automaticamente.
A seconda dei moduli di alimentazione della carta, delle impilatrici ad alta capacità e di altri dispositivi di finitura installati, l'aspetto della planimetria potrebbe essere diverso.
|
Configurazione |
Peso |
Carico della superficie |
Regolarità del pavimento |
|---|---|---|---|
|
Standard |
400 kg/881 lb |
400 kg/m2 12 N/ mm2 |
Pavimento classe 5 (NEN2747) |
|
Condizione |
|
|---|---|
|
Temperatura* |
20oC - 26oC/68oF - 78,8oF |
|
Umidità relativa* |
40% - 60% |
|
Pressione dell'aria |
840 - 1.060 mbar |
|
Aria compressa |
8 bar; 500 litri/min |
|
Potenza assorbita |
Max. 37,5 kWh Per supporti (80 g/m² / 20 lb bond): 24,4 kWh |
|
Requisiti di alimentazione (Europa) |
230 V; trifase a stella; 80 A; 100 A per fase Fusibile del dispositivo: 3 x 100 A |
|
Requisiti di alimentazione (Stati Uniti) |
208 V; trifase a delta; 160 A per fase o 240 V; trifase a delta; 140 A per fase o 277 V; trifase a delta; 65 A per fase Fusibile del dispositivo: 3 x 191 A, 3 x 175 A, 3 x 82 A |
*Non consentire che le condizioni del centro stampa cambino in modo repentino. Tenere chiuse le porte delle sale adiacenti. Utilizzare un'attrezzatura di precisione per misurare regolarmente le condizioni.
|
Condizione |
|
|---|---|
|
Produzione di aria esausta |
1,500 m3 per ora/91.535.616 in3 per ora |
|
Produzione di calore |
13 kW |
|
Produzione di umidità |
300 mL per ora - 400 mL per ora |
