Configuration |
Dimensions de l'imprimante (l x P x H) |
Surface au sol minimale |
Hauteur sous-plafond minimale de la pièce |
volume minimal |
|---|---|---|---|---|
|
Standard |
880 cm x 275 cm x 240 cm / 29 x 9,2 x 7,1 ft |
1 040 cm x 575 cm / 34,2 x 18,1 ft |
300 cm / 118" |
205 m3 / 12 509 867 in3 |

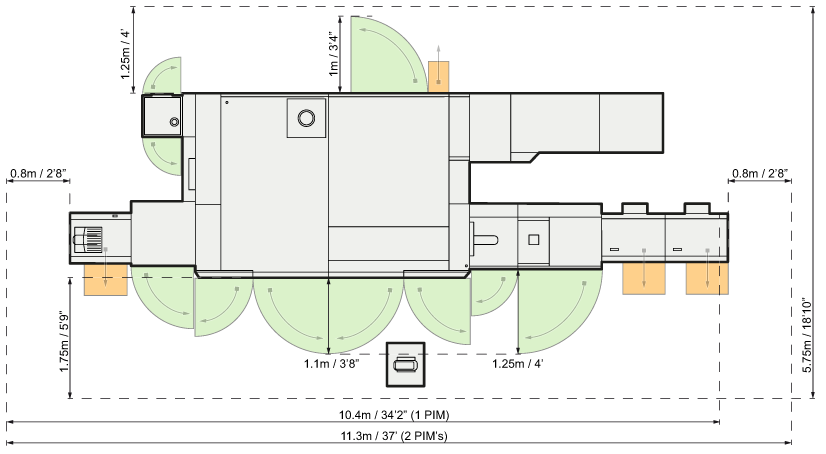

Les zones indiquées dans l’illustration ci-dessus doivent être libres de tout obstacle. Les utilisateurs doivent savoir que les tiroirs du module d’entrée du papier et du magasin haute capacité peuvent s’ouvrir automatiquement.
En fonction des modules d’entrée papier installés, des magasins haute capacité et des autres périphériques de finition, le plan d’implantation peut sembler différent.
|
Configuration |
Grammage |
Charge de surface |
Régularité du sol |
|---|---|---|---|
|
Standard |
400 kg / 881 lb |
400 kg / m2 12 N / mm2 |
Plancher de classe 5 (NEN2747) |
|
Condition |
|
|---|---|
|
Température* |
20oC - 26oC / 68oF - 78.8oF |
|
Taux d'humidité relative* |
40 à 60 % |
|
Pression atmosphérique |
840 à 1060 mbar |
|
Air comprimé |
8 bar ; 500 litres/min |
|
Consommation électrique |
37,5 kWh maximum Pour le support (80 g/m² / 20 lb bond) : 24,4 kWh |
|
Puissance requise en Europe |
230 V; Étoile 3 phases ; 80 A; 100 A par phase Fusible de l’appareil : 3 x 100 A |
|
Puissance requise USA |
208 V; delta 3 phases ; 160 A par phase ou 240 V; delta 3 phases ; 140 A par phase ou 277 V; Étoile 3 phases ; 65 A par phase Fusible de l’appareil : 3 x 191 A, 3 x 175 A, 3 x 82 A |
*Évitez les brusques variations des conditions dans la salle d’impression. Maintenez fermées les portes avec les salles voisines. Utilisez des équipements précis pour mesurer les conditions à intervalle régulier.
|
Condition |
|
|---|---|
|
Production d'air de ventilation |
1 500 m3 par heure / 91 535,616 in3 par heure |
|
Production de chaleur |
13 kW |
|
Production d'humidité |
300 mL par heure - 400 mL par heure |
