[Адаптер финишера] и мост — это два интерфейсных модуля, улучшающих подключение к финишерам DFD. С помощью этих двух интерфейсных модулей только для подключения финишеров DFD не нужно устанавливать укладчик за varioPRINT DP Line.
Можно подключить [Адаптер финишера] непосредственно после varioPRINT DP Line или непосредственно после определенных финишеров (не всех); мост не требуется.

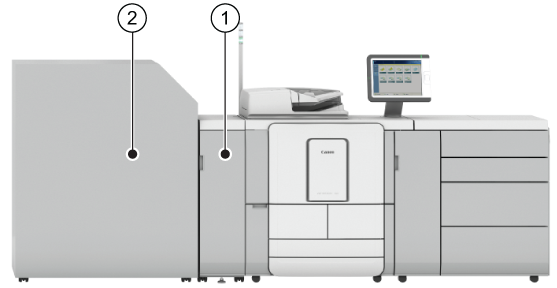

[Адаптер финишера] |
Описание |
|
|---|---|
|
1 |
[Адаптер финишера] |
|
2 |
Финишер DFD |
В конфигурации системы только с одним устройством [Адаптер финишера] и финишером DFD листы с ошибками и системные задания отправляются в выводной лоток [Адаптер финишера]. Выводной лоток расположен за дверцей [Адаптер финишера] в нижней части модуля.
Можно также подключить [Адаптер финишера] к укладчику / сшивателю — W1. Мост нужен для подключения [Адаптер финишера] к укладчику / сшивателю. Мост заменяет верхний лоток укладчика / сшивателя. Другой лоток и все (дополнительные) функции (укладка, сшивание, перфорирование и шитье внакидку) остаются доступными.

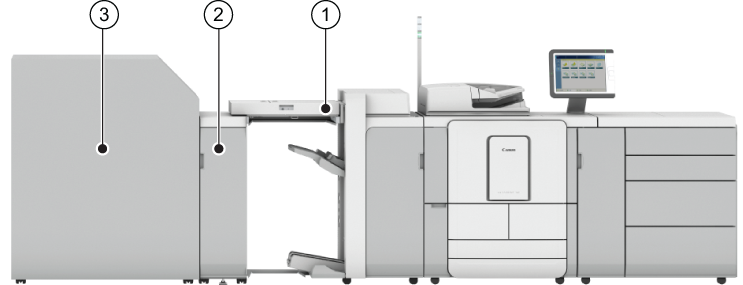

[Адаптер финишера] и мост|
Описание |
|
|---|---|
|
1 |
Мост |
|
2 |
[Адаптер финишера] |
|
3 |
Финишер DFD |
В конфигурации системы с мостом можно сдвинуть крышку моста назад, чтобы обеспечить лучший доступ к укладчику / сшивателю — W1.
Устройство [Адаптер финишера] поворачивает лист, поэтому нельзя использовать ярлыки. Можно использовать только ярлыки с задним краем.
При использовании ориентированного или предварительно перфорированного носителя производительность печати двухсторонних заданий уменьшается на 40°% для носителя типа A4 и на 50°% для носителя типа A3.
В случае замятия бумаги в устройстве [Адаптер финишера] или мосте на панели оператора будет показано, какие крышки следует открыть для извлечения листов.
Для доступа к устройству [Адаптер финишера] откройте переднюю дверцу. Для доступа к мосту откройте две верхние крышки.
