En savoir plus sur les éléments des supports

Qu'est-ce qu'une définition des supports :

Une définition des supports est un ensemble d'éléments du support connexes qui appartient à une entrée de support dans le catalogue supports.

Le varioPRINT iX-series dispose de trois types d’éléments de support : le support, les familles de supports et les modes d’impression du support.

Settings Editor stocke les éléments de support et les profils de sortie. Le mode d’impression du support fait référence à l'un des profils de sortie.

Lorsqu’une imprimante imprime le support, l’imprimante lit les éléments du support associés et le profil de sortie correspondant. Ensemble, ces éléments informent l’imprimante sur la façon de gérer et d'imprimer le support.

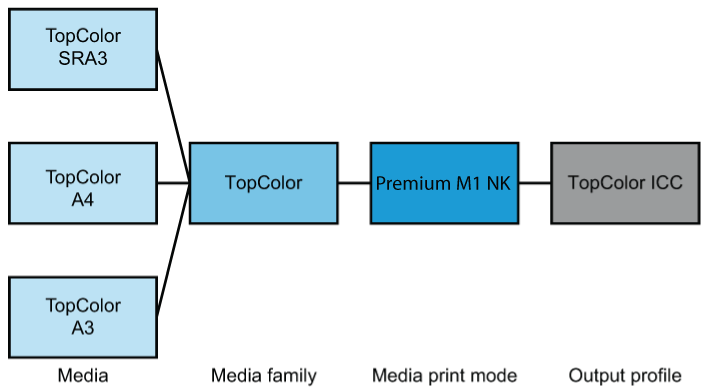

Définition des supports

Supports dans le catalogue de supports

Le catalogue de supports répertorie toutes les entrées de supports qui peuvent être sélectionnées pour les travaux. Les supports qui diffèrent par leur substrat, leur grammage ou leur format ont des entrées de support séparées dans le catalogue supports.

Entrées de supports dans le catalogue supports triées par filtre de recherche

Familles de supports

Les familles de supports regroupent une série de supports présentant les mêmes caractéristiques physiques et le même grammage du support. Les supports qui ne diffèrent que par leur format appartiennent à la même famille de supports.

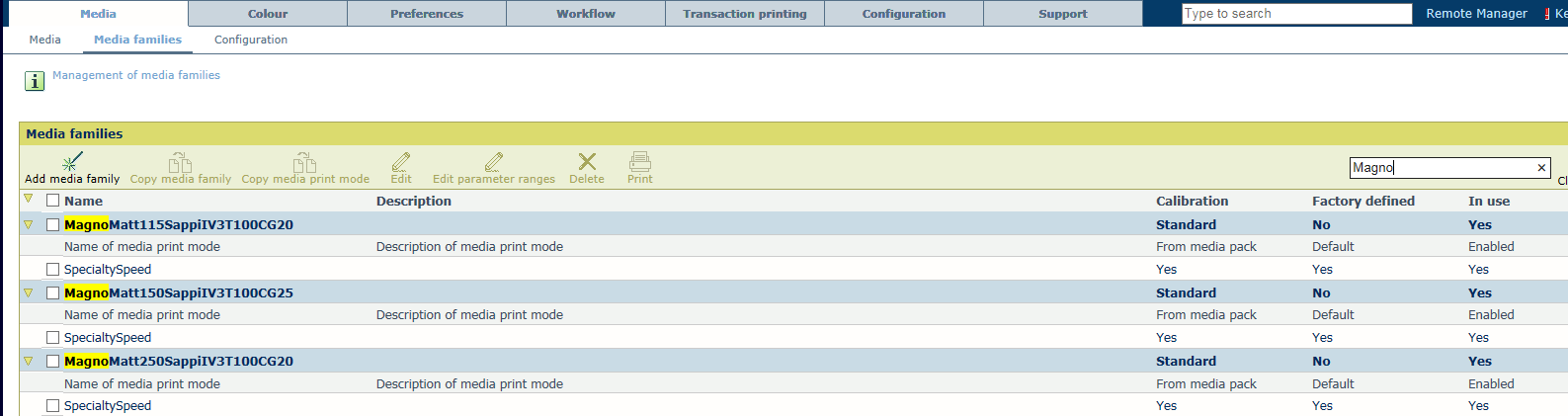

Familles de supports triées par triées par filtre de recherche

Modes d’impression du support

Il y a 3 modes d’impression de support disponibles pour chaque entrée de support par défaut, à l’exception de l’entrée de support par défaut pour les supports sans couché 60-74 g/m² (40-45 lb text) et support couché 90-114 g/m² (60-80 lb text).

Les trois modes d’impression du support sont les suivants :

• Economy M1 NK

• Standard M1 NK

• Premium M1 NK

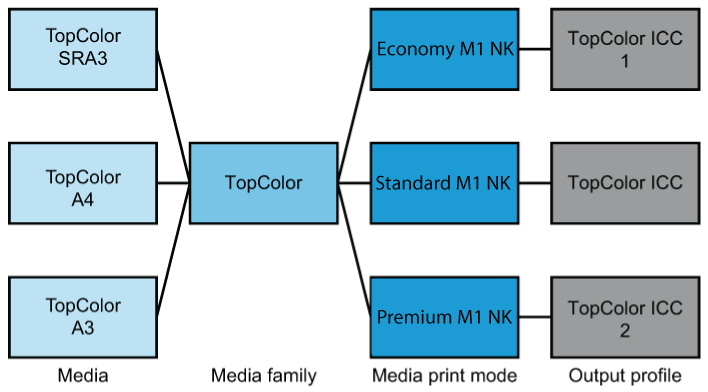

Exemple : Définition des supports avec plusieurs modes d’impression du support

• Le support TopColor dispose de trois entrées de support dans le catalogue de supports : TopColor SRA3, TopColor A4, et TopColor A3. Le support TopColor A4 est fourni dans le pack de supports. Les entrées de support TopColor SRA3 et TopColor A3 ont été copiées de TopColor A4.

• La famille de supports TopColor dispose de trois modes d’impression du support : la Economy M1 NK Standard M1 NK définie en usine et Premium M1 NK.

• Les modes d’impression du support ont des profils de sortie différents. Les profils de sortie TopColor ICC et TopColor ICC 1 sont fournis dans le pack de supports. L’opérateur principal créé le profil de sortie TopColor ICC 2 avec PRISMAprofiler.

Vous pouvez copier un mode d’impression du support et régler une petite partie des propriétés du mode d’impression du support.

Modes d’impression du support dans les travaux

Vous pouvez sélectionner le mode d'impression du support requis dans les propriétés du travail, dans les cycles de traitement automatisés, dans les configurations de la transaction et dans les tickets de travail.

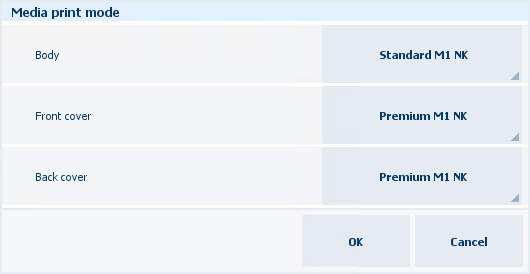

L’illustration ci-dessous montre la sélection du mode d’impression du support dans les propriétés du travail.

Sélection du mode d’impression du support dans les propriétés du travail du panneau de commande

Packs de supports

Lorsque la société de maintenance a préparé une nouvelle définition de supports, vous recevez un pack de supports. Un pack de supports est un fichier ZIP contenant une ou plusieurs définitions des supports et les profils de sortie correspondants. Importez un pack de supports à partir du catalogue supports.

Propriétés des éléments du support

Les éléments du support provenant d'un pack de supports importé ont des attributs et des paramètres avec des valeurs définies en usine. Les valeurs des propriétés sont déterminées par la société Canon pour obtenir les meilleures performances d’impression.

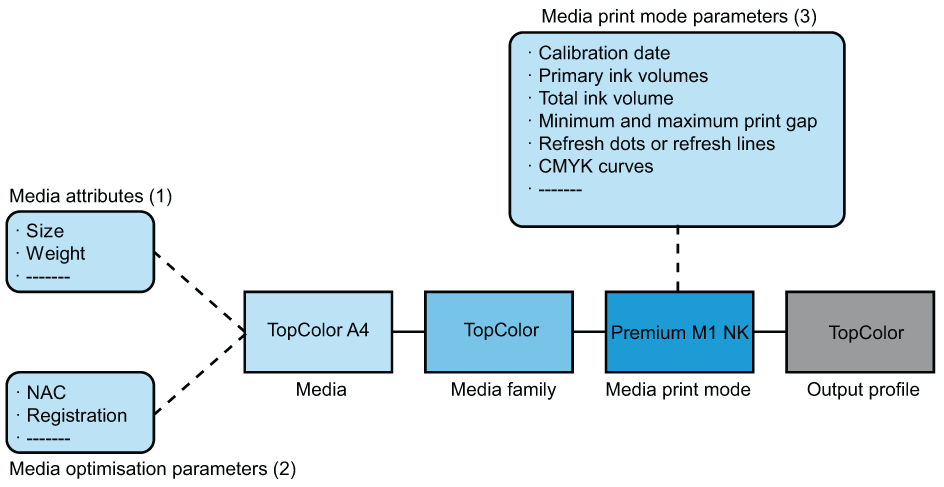

L'illustration et le tableau ci-dessous montrent les types d'attributs et de paramètres des éléments du support.

Propriétés des supports
