纸张输出

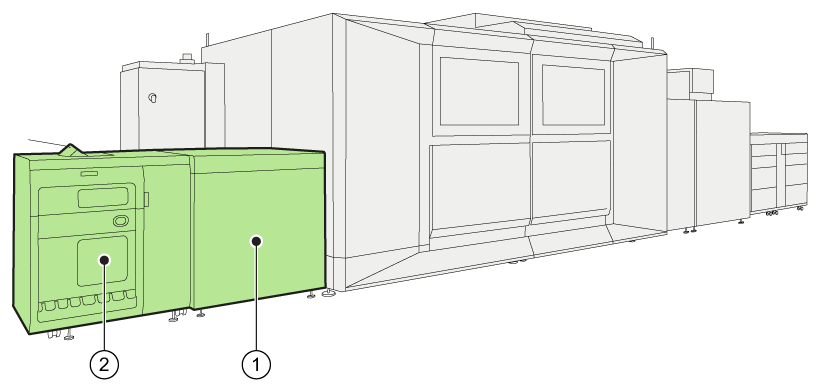

1

对准输出模块将打印件从定影模块传送到（第一）高容量堆叠器。

2

一个或两个高容量堆叠器收集并弹出打印件。

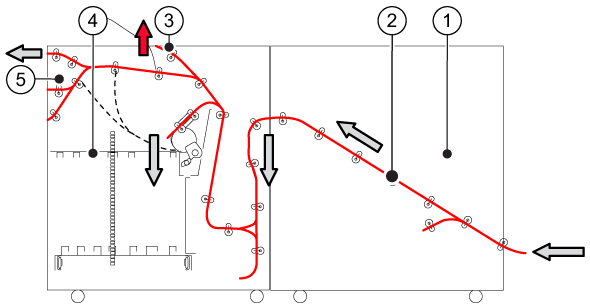

1

对准输出模块接收打印件。

2

打印件被传输到高容量堆叠器。

3

校样打印、校准图表、质量控制页和错误纸张会自动到达第一个高容量堆叠器的上层纸盒。

传送到上层纸盒对于小型作业非常有用。

4

打印件在堆叠纸盒上被收集。

5

当安装了 DFD (Document Finishing Device) 时，高容量堆叠器将打印件传输到第三方出纸处理器。

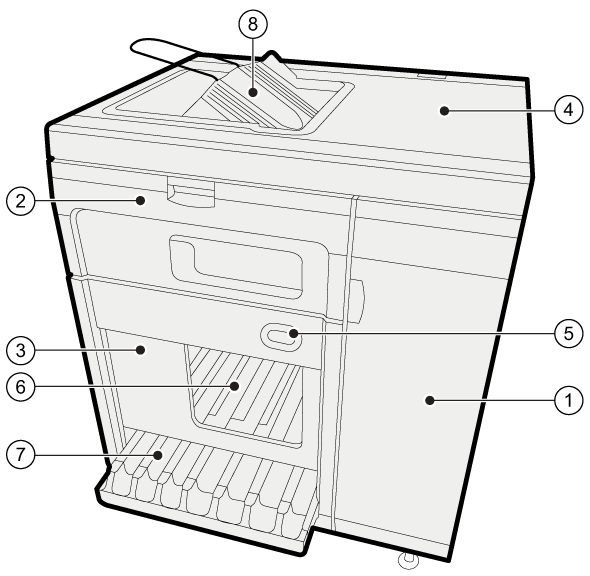

1

可通过前门接触到对准装置和纸路。

2

可通过前盖接触到翻转环和纸路。

3

滑动门保护堆栈。

4

通过顶盖可接触到纸路。

5

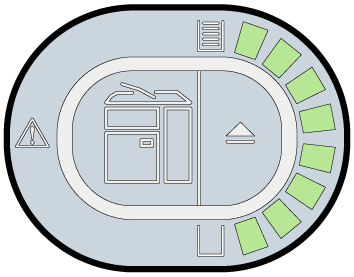

控制面板显示填充水平，并有一个可手动弹出堆栈的按钮。

6

堆叠纸盒收集打印件。

7

弹出纸盒在高容量堆叠器外部呈现完成的堆叠。

8

上层纸盒收集小作业、校样打印和错误页的打印件。

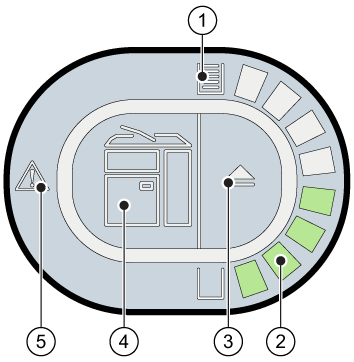

1

完整纸盒指示灯指示堆叠纸盒的状态。

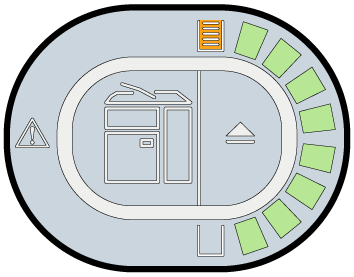

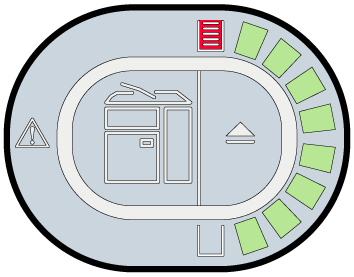

1.堆栈很快会被弹出。2.堆栈被弹出。

2

堆叠高度指示灯指示堆叠纸盒的填充水平。

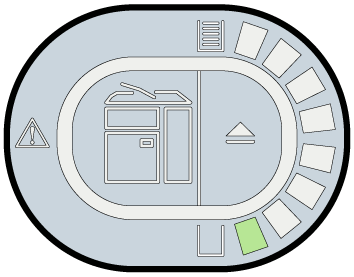

1.堆叠纸盒已填充。2.堆叠纸盒已满。

3

弹出按钮支持手动堆栈弹出。

弹出按钮的注意指示灯指示堆栈弹出的进度。

• 当注意指示灯呈绿色并缓慢闪烁时，堆栈将在下一个设定边界处弹出。

• 当注意指示灯呈绿色并快速闪烁时，堆栈会在页面边界处尽快弹出。

• 当注意指示灯为红色时，堆栈会由于发生错误而弹出。

4

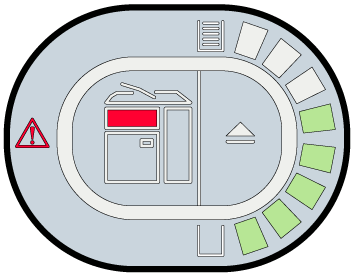

错误位置指示灯显示发生错误的位置。

5

错误指示灯通知发生错误。
