varioPRINT iX-series samlar utskrifterna i en eller två högkapacitetsstaplare. Om ytterligare efterbehandling sker transporteras utskrifterna via högkapacitetsstaplaren till efterbehandlaren från tredje part.

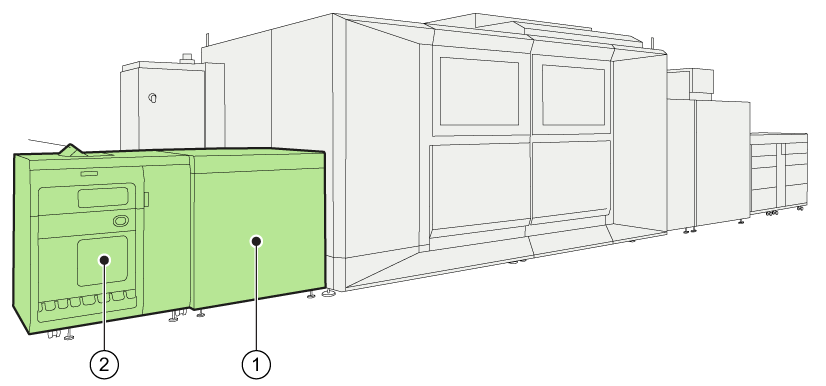

Plats för pappersutmatningsprocess |
Plats för utmatningsprocess |
|
|---|---|
|
1 |
Registreringsutgångsmodulen transporterar utskrifterna från fixeringsmodulen till (den första) högkapacitetsstaplaren. |
|
2 |
En eller två högkapacitetsstaplare samlar in och matar ut utskrifterna. |

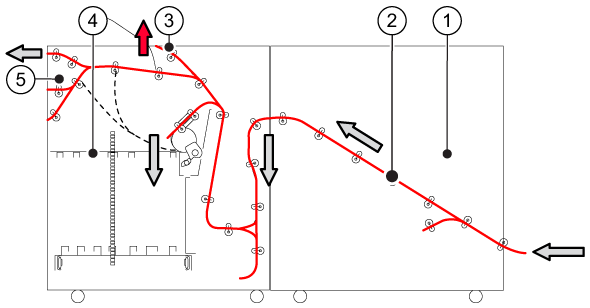

Transport av utskrifterna under pappersutmatningsprocessen.|
Beskrivning av pappersbana |
|
|---|---|
|
1 |
Registreringsutgångsmodulen tar emot utskrifterna. |
|
2 |
Utskrifterna transporteras till högkapacitetsstaplaren. |
|
3 |
Provutskrifter, kalibreringstabeller, kvalitetskontrollark och felark hamnar automatiskt i det övre magasinet i den första högkapacitetsstaplaren. Leverans till det övre magasinet kan vara praktiskt vid små jobb. |
|
4 |
Utskrifterna samlas i buntfacket. |
|
5 |
När en DFD (Document Finishing Device) är installerad transporterar högkapacitetsstaplaren utskrifterna till efterbehandlaren från tredje part. |
Högkapacitetsstaplaren kan bunta en större volym med utskrifter. Utskrifterna samlas i buntfacket. När en bunt i buntfacket är klar öppnas skjutluckan och utmatningsfacket med bunten åker ut framför högkapacitetsstaplaren. Luckan stängs och högkapacitetsstaplaren börjar fylla den andra bunten, medan utmatningsfacket stannar kvar i utmatat läge tills utskrifterna tas bort. Staplingsbeteendet kan ändras.
Leveransen av långa tunna material i buntenheten förbättras med luftsupport. Inställningen för luftsupport är aktiverad som standard. Du kan inaktivera inställningen för luftsupport i Settings Editor om leveransen av långa tunna material inte är optimal (, avsnitt [Grundläggande] ).

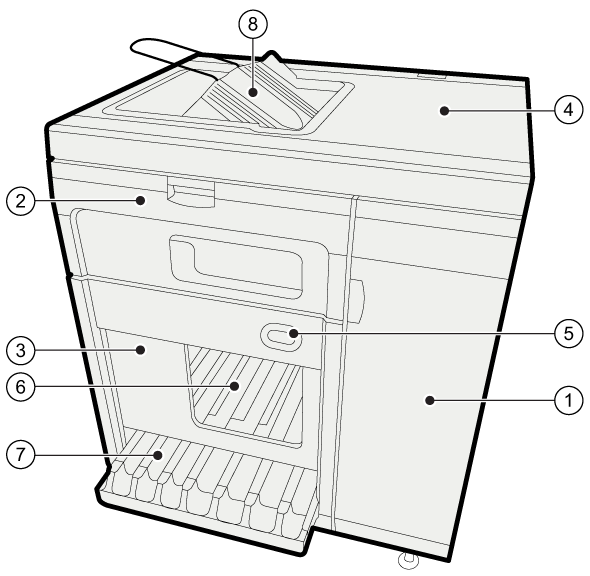

Högkapacitetsstaplare|
Beskrivning |
|
|---|---|
|
1 |
Luckan på framsidan leder till registreringsenheten och pappersbanan. |
|
2 |
Den främre luckan leder till valsringarna och pappersbanan. |
|
3 |
Skjutluckan skyddar buntarna. |
|
4 |
Den övre luckan ger åtkomst till pappersbanan. |
|
5 |
Kontrollpanelen visar fyllnadsnivå och har en knapp för att mata ut bunten manuellt. |
|
6 |
Utskrifterna samlas i buntfacket. |
|
7 |
Utmatningsfacket matar ut den färdiga bunten utanför högkapacitetsstaplaren. |
|
8 |
Det övre facket samlar upp utskrifterna för små jobb, provutskrifter och felark. |
Tabellen nedan beskriver staplingsbeteendet för högkapacitetsstaplaren.

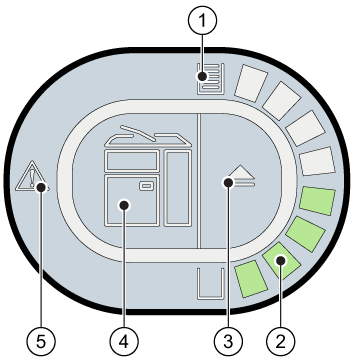

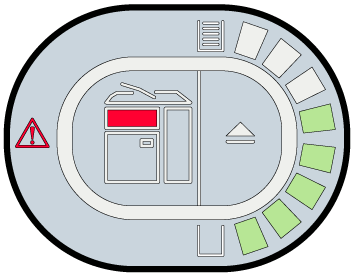

Kontrollpanelen på högkapacitetsstaplaren|
|
Beskrivning av kontrollpanelen |
|---|---|
|
1 |
Indikatorn för fullt fack visar status för buntfacket.

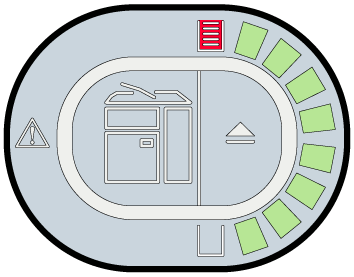

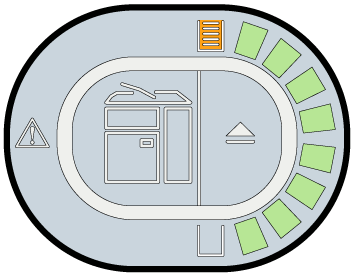

1. Bunten matas ut snart. 2. Bunten matas ut. |
|
2 |
Indikatorn för stapelhöjd visar fyllnadsnivå i buntfacket.

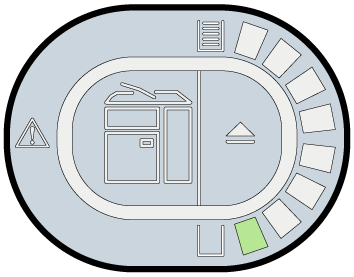

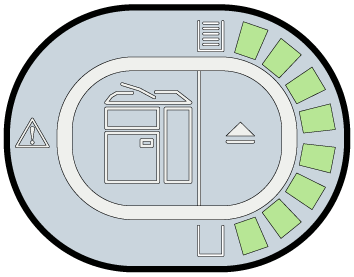

1. Buntfacket fylls. 2. Buntfacket är fullt. |
|
3 |
Utmatningsknappen gör det möjligt att mata ut en bunt manuellt. Varningslampan på utmatningsknappen visar förloppet för utmatning av en bunt.
|
|
4 |
Felplatsindikatorn visar platsen där ett fel har inträffat.
|
|
5 |
Felindikatorn visar att ett fel har inträffat. |
