varioPRINT iX-series собирает отпечатки в один или два укладчика высокой емкости. Если происходит дополнительная окончательная обработка, отпечатки транспортируются через укладчик большой емкости к финишеру сторонней организации.
Нахождение процесса выдачи бумаги |
Нахождение процесса выдачи бумаги |
|
|---|---|
|
1 |
Модуль вывода совмещения транспортирует отпечатки от модуля фиксации к (первому) укладчику большой емкости. |
|
2 |
Один из укладчиков высокой емкости собирает и выдает отпечатки. |

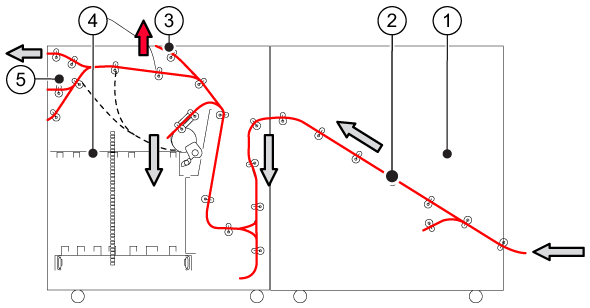

Транспортировка отпечатков во время процесса вывода бумаги.|
Описание тракта подачи бумаги |
|
|---|---|
|
1 |
Модуль вывода совмещения получает отпечатки. |
|
2 |
Отпечатки транспортируются к укладчику большой емкости. |
|
3 |
Проверочные отпечатки, карты калибровки, листы контроля качества и листы ошибок автоматически поступают в верхний лоток первого укладчика большой емкости. Подача в верхний лоток может быть удобна при небольших заданиях на печать. |
|
4 |
Отпечатки собираются в лотке укладчика. |
|
5 |
Если установлен DFD (Document Finishing Device), укладчик большой емкости транспортирует отпечатки к финишеру сторонней организации. |
Укладчик высокой емкости может укладывать большие объемы отпечатков. Отпечатки собираются в лотке укладчика. Когда укладчик заполнен, открывается боковая дверца и лоток с отпечатками перемещается в переднюю часть укладчика высокой емкости. Дверца закрывается, и укладчик большой емкости начинает заполнять вторую пачку, при этом лоток извлечения остается извлеченным, пока вынимают отпечатки. Характер укладки можно изменить.
Для улучшения выгрузки длинных и легких носителей используется воздух. Поддержка воздушных функций включена по умолчанию. В Settings Editor можно отключить функции воздушной поддержки, если выгрузка длинных и легких носителей не является оптимальной (, раздел [Базовые] ).

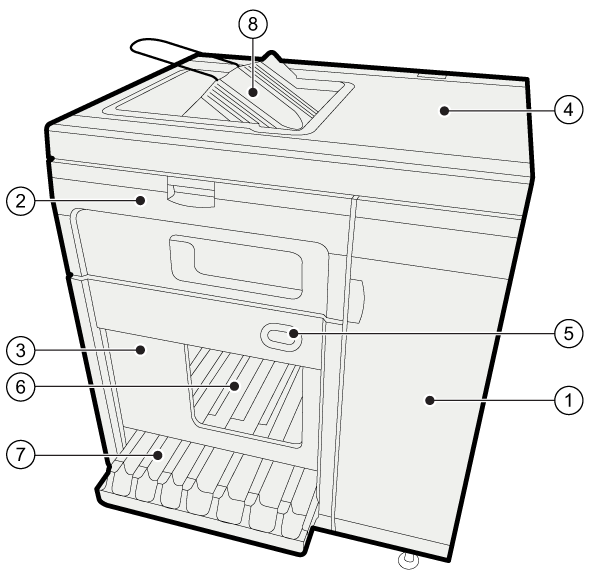

Укладчик большой емкости|
Описание |
|
|---|---|
|
1 |
Передняя дверца обеспечивает доступ к устройству совмещения и тракту подачи бумаги. |
|
2 |
Передняя крышка обеспечивает доступ к триггерным кольцевым счетчикам и тракту подачи бумаги. |
|
3 |
Сдвижная дверца защищает стопки. |
|
4 |
Верхняя крышка открывает доступ к тракту подачи бумаги. |
|
5 |
На панели управления показан уровень заполнения и есть кнопка для ручного извлечения стопки. |
|
6 |
Лоток для стопок накапливает отпечатки. |
|
7 |
Выдвижной лоток выдает готовую стопку за пределами укладчика высокой емкости. |
|
8 |
В верхнем лотке накапливаются отпечатки от небольших заданий, пробные оттиски и листы с ошибками. |
Далее в таблице описаны характеристики укладки укладчика большой емкости.

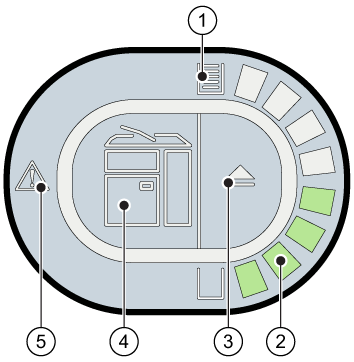

Панель управления укладчиков большой емкости|
|
Описание панели управления |
|---|---|
|
1 |

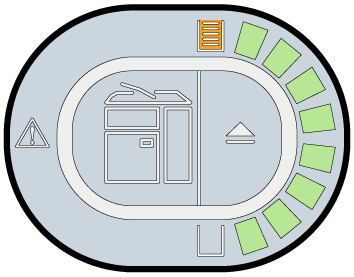

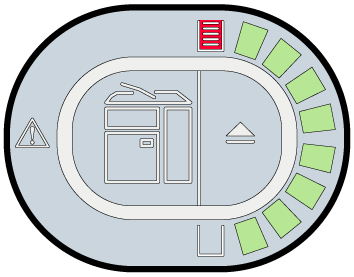

Индикатор заполнения лотка указывает на состояние лотка для стопок.
1. Пачка скоро будет извлечена. 2. Пачка извлекается. |
|
2 |

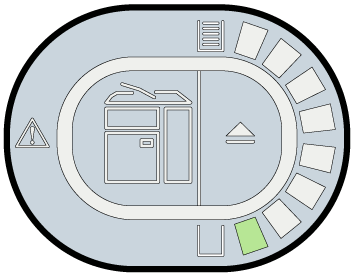

Индикатор высоты пачки указывает уровень заполнения лотка приемника.

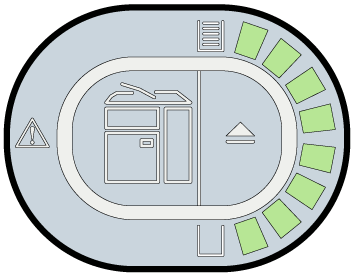

1. Лоток приемника заполнен. 2. Лоток приемника полный. |
|
3 |
Кнопка извлечения активирует ручное извлечение стопки. Сигнальная лампочка кнопки извлечения указывает на ход выполнения извлечения пачки.
|
|
4 |
Индикатор места расположения ошибки показывает место, где возникла ошибка.
|
|
5 |
Индикатор ошибки сообщает о возникшей ошибке. |
