varioPRINT iX-series colectează materialele imprimate într-unul sau două stivuitoare de mare capacitate. Când au loc lucrări suplimentare de finisare, materialele imprimate sunt transportate la dispozitivul de finisare terț prin stivuitorul de mare capacitate.
Poziția procesului de ieșire a hârtiei |
Poziția procesului de ieșire |
|
|---|---|
|
1 |
Modulul de ieșire pentru aliniere transportă materialele imprimate de la modulul de fixare la stivuitorul (primul stivuitor) de mare capacitate. |
|
2 |
Unul sau două stivuitoare de mare capacitate colectează și ejectează materialele imprimate. |
Transferul materialelor imprimate în timpul procesului de ieșire a hârtiei.|

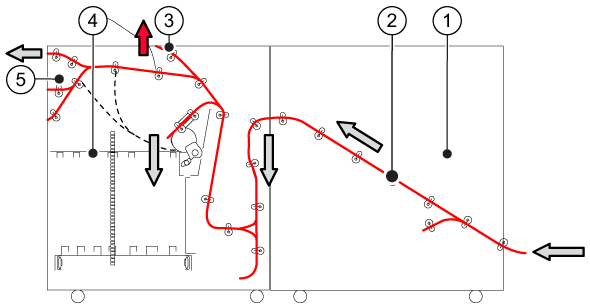

Descrierea traseului pentru hârtie |
|
|---|---|
|
1 |
Modulul de ieșire pentru aliniere primește materialele imprimate. |
|
2 |
Materialele imprimate sunt transportate la stivuitorul de mare capacitate. |
|
3 |
Imprimările de verificare, tabelele de calibrare, colile de control al calității și colile de erori sosesc automat în tava de sus a primului stivuitor de mare capacitate. Livrarea în tava de jos poate fi utilă pentru lucrările mici. |
|
4 |
Materialele imprimate sunt colectate în tava de stivuire. |
|
5 |
Dacă este instalat un DFD (Document Finishing Device), stivuitorul de mare capacitate transportă materialele imprimate la dispozitivul de finisare terț. |
Stivuitorul de mare capacitate poate stivui o cantitate mare de materialele imprimate. Materialele imprimate sunt colectate în tava de stivuire. Când stiva de pe tava de stivuire are nivelul maxim, ușa glisantă se deschide, iar tava de ejectare cu stiva se deplasează în fața stivuitorului de mare capacitate. Ușa se închide, iar stivuitorul de mare capacitate începe să creeze a doua stivă; tava de ejectare rămâne în exterior până ce materialele imprimate sunt îndepărtate. Comportamentul de stivuire poate fi modificat.
Livrarea suporturilor de imprimare lungi și ușoare în stivuitor este îmbunătățită cu ajutorul aerului auxiliar. Aerul auxiliar este activat în mod implicit. Puteți dezactiva setarea aerului auxiliar în Settings Editor atunci când livrarea suporturilor de imprimare lungi și ușoare nu este optimă (, secțiunea [Basic] ).

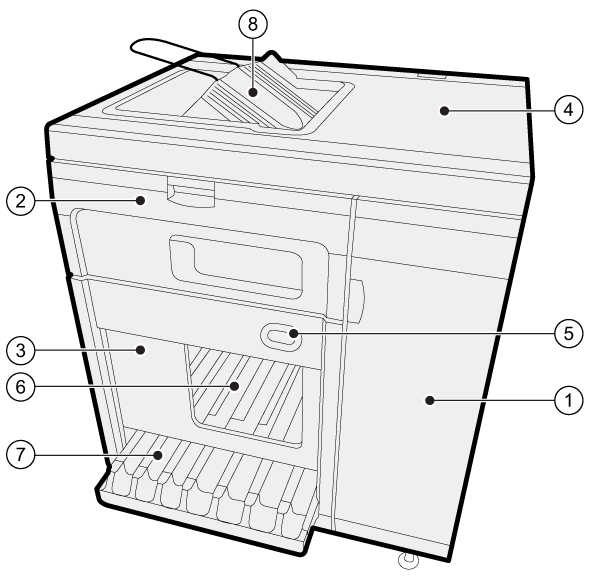

Stivuitorul de mare capacitate |
|
Descriere |
|---|---|
|
1 |
Ușa frontală permite accesul la unitatea de aliniere și traseul pentru hârtie. |
|
2 |
Capacul frontal permite accesul la inelele de inversare și traseul pentru hârtie. |
|
3 |
Ușa glisantă protejează stivele. |
|
4 |
Capacul superior oferă accesul la traseul pentru hârtie. |
|
5 |
Panoul de control indică nivelul de umplere și are un buton de ejectare manuală a stivei. |
|
6 |
Materialele imprimate sunt colectate în tava de stivuire. |
|
7 |
Tava de ejectare scoate stiva finalizată din stivuitorul de mare capacitate. |
|
8 |
Tava de sus colectează materialele imprimate pentru lucrări mici, imprimările de verificare și colile de erori. |
Tabelul de mai jos descrie comportamentul de stivuire al stivuitorului de mare capacitate.

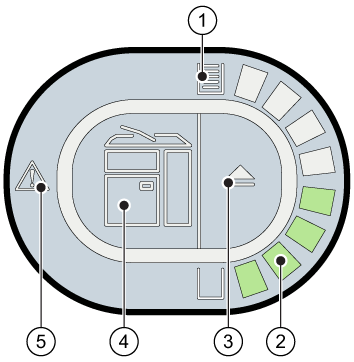

Panoul de control al stivuitorului de mare capacitate|
|
Descrierea panoului de control |
|---|---|
|
1 |

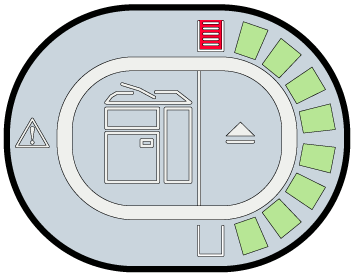

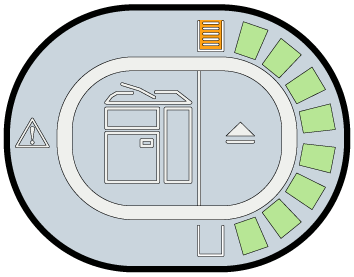

Indicatorul de umplere a tăvii indică starea tăvii de stivuire.
1. Stiva este ejectată în scurt timp. 2. Stiva este ejectată. |
|
2 |

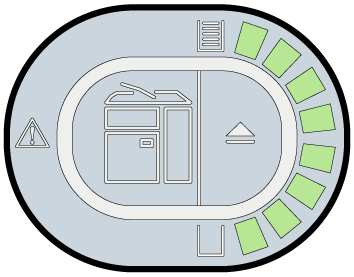

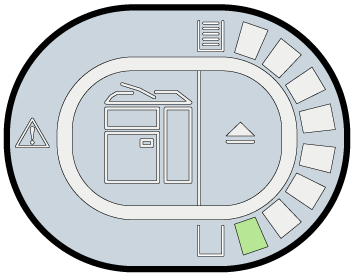

Indicatorul de înălțime a stivei indică nivelul de umplere a tăvii de stivuire.
1. Tava de stivuire este umplută. 2. Tava de stivuire este plină. |
|
3 |
Butonul de ejectare permite ejectarea manuală a stivei. Lumina de atenționare a butonului de ejectare indică progresul ejectării stivei.
|
|
4 |

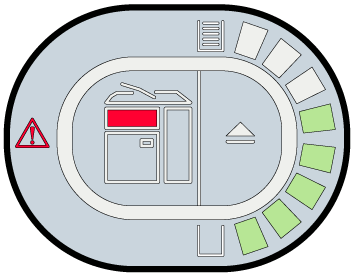

Indicatorul de poziție a erorii indică poziția în care a apărut eroarea.
|
|
5 |
Indicatorul de eroare vă informează că a apărut o eroare. |
