Urządzenie varioPRINT iX-series gromadzi wydruki w jednej lub dwóch układarkach o dużej pojemności. Jeśli jest prowadzona dodatkowa edycja końcowa, wydruki są transportowane poprzez układarkę o dużej pojemności do finishera innej firmy.
Lokalizacja procesu odbioru papieru |
Lokalizacja procesu odbioru |
|
|---|---|
|
1 |
Moduł rejestracji wyjścia transportuje wydruki z modułu utrwalania do (pierwszej) układarki o dużej pojemności. |
|
2 |
Jedna lub dwie układarki o dużej pojemności wysuwają wydruki. |
Transport wydruków w trakcie procesu odbioru papieru.|
Opis ścieżki papieru |
|
|---|---|
|
1 |
Moduł rejestracji wyjścia odbiera wydruki. |
|
2 |
Wydruki są transportowane do układarki o dużej pojemności. |
|
3 |
Wydruki próbne, diagramy kalibracji, arkusze kontroli jakości i arkusze z błędami automatycznie trafiają na górną tacę pierwszego odbiornika o dużej pojemności (HCS). Dostawa na tacę górną może być przydatna w przypadku małych zadań. |
|
4 |
Wydruki są odbierane przez tacę stosu. |
|
5 |
Jeśli jest zainstalowany zestaw interfejsu DFD (Document Finishing Device), układarka o dużej pojemności transportuje wydruki do finishera innej firmy. |
Układarka o dużej pojemności może układać w stos olbrzymie ilości wydruków. Wydruki są odbierane przez tacę stosu. Gdy stos na tacy stosu jest pełny, otwierają się drzwiczki przesuwne i taca wysuwana zostaje wysunięta z przodu układarki o dużej pojemności. Drzwiczki zamykają się i odbiornik o dużej pojemności (HCS) zaczyna wypełniać drugi stos, podczas gdy taca wysuwana pozostaje wysunięta do momentu wyjęcia wydruków. Zachowanie związane z układaniem stosu można zmienić.
Wspomaganie powietrzne usprawnia podawanie w układarce długich i nośnika o niskiej gramaturze. Domyślnie ustawienie wspomagania powietrznego jest włączone. Jeśli podawanie długich nośników o niskiej gramaturze nie jest optymalne, możesz wyłączyć ustawienie wspomagania powietrznego w programie Settings Editor (, sekcja [Podstawowy] ).

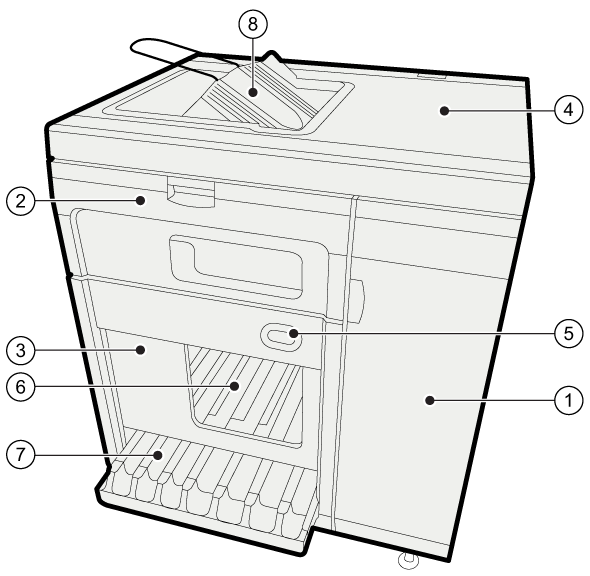

Odbiornik o dużej pojemności (HCS)|
Opis |
|
|---|---|
|
1 |
Drzwiczki przednie dają dostęp do modułu rejestracji i ścieżki papieru. |
|
2 |
Pokrywa przednia daje dostęp do pierścieni przerzucających i ścieżki papieru. |
|
3 |
Drzwiczki przesuwne chronią stosy. |
|
4 |
Pokrywa górna daje dostęp do ścieżki papieru. |
|
5 |
Panel sterujący pokazuje poziom wypełnienia i jest wyposażony w przycisk umożliwiający ręczne wysunięcie stosu. |
|
6 |
Taca stosu odbiera wydruki. |
|
7 |
Taca wysuwana prezentuje gotowy stos na zewnątrz układarki o dużej pojemności. |
|
8 |
Taca górna odbiera wydruki niewielkich zadań, wydruki próbne i arkusze z błędami. |
W tabeli poniżej opisano sposób układania wydruków w układarce o dużej pojemności.
Panel sterujący układarki o dużej pojemności|
|
Opis panelu sterowania |
|---|---|
|
1 |
Wskaźnik pełnej tacy wskazuje stan tacy stosu.
1. Stos zostanie wkrótce wysunięty. 2. Stos został wysunięty. |
|
2 |
Wskaźnik wysokości stosu wskazuje poziom wypełnienia tacy stosu.
1. Taca stosu jest wypełniana. 2. Taca stosu jest pełna. |
|
3 |
Przycisk wysuwania umożliwia ręczne wysunięcie stosu. Kontrolka ostrzegawcza przycisku wysuwania wskazuje postęp wysuwania stosu.
|
|
4 |
Wskaźnik lokalizacji błędu pokazuje lokalizację wystąpienia błędu.
|
|
5 |
Wskaźnik błędu informuje o wystąpieniu błędu. |
