排紙

1

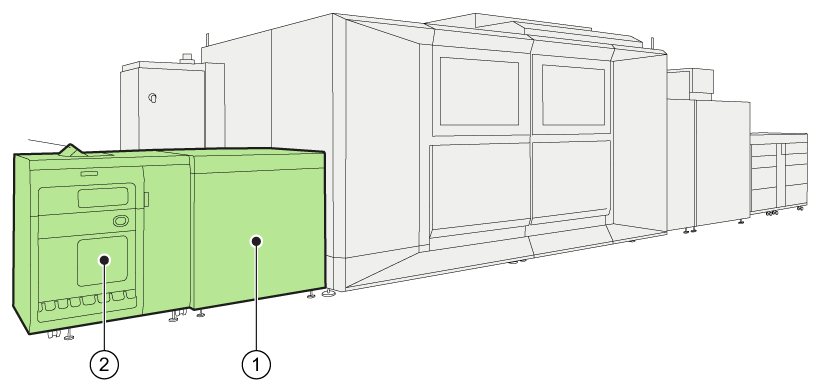

画像配置出力モジュールによって、プリントを Fixation モジュールから (1 台目の) 大容量スタッカーに搬送します。

2

1 ～ 2 台の大容量スタッカーにプリントが収集され、排出されます。

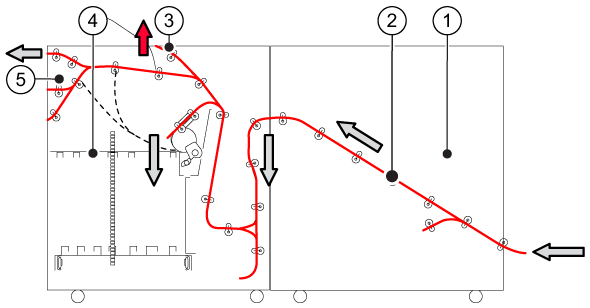

1

画像位置調整出力モジュールがプリントを受け取ります。

2

プリントが大容量スタッカーに搬送されます。

3

試し印刷、キャリブレーションチャート、品質管理シート、エラーシートは 1 台目の大容量スタッカーの上段トレイに自動的に排紙されます。

小さなジョブの場合は、上段トレイへの排紙が便利です。

4

プリントがスタックトレイに回収されます。

5

DFD (Document Finishing Device) が取り付けられている場合、大容量スタッカーからサードパーティ製のフィニッシャーにプリントが搬送されます。

1

フロントドアからレジストユニットと用紙パスにアクセスできます。

2

フロントカバーからフリップリングと用紙パスにアクセスできます。

3

スライドドアによってスタックを保護します。

4

トップカバーから用紙パスにアクセスできます。

5

操作パネルに収容レベルが表示されます。スタックを手動で排出するためのボタンもあります。

6

スタックトレイにプリントが回収されます。

7

排出トレイによって、完了したスタックを大容量スタッカーの外に排出します。

8

上段トレイには、小さなジョブのプリント、お試し印刷、エラーが発生した用紙が回収されます。

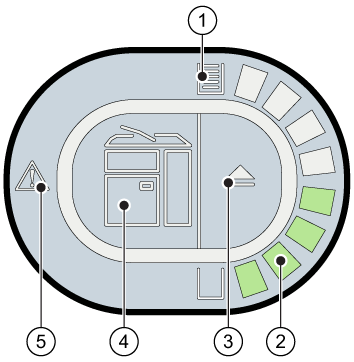

1

満杯トレイインジケータはスタックトレイの状態を示します。

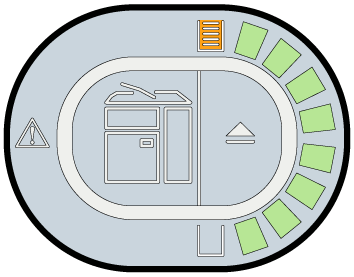

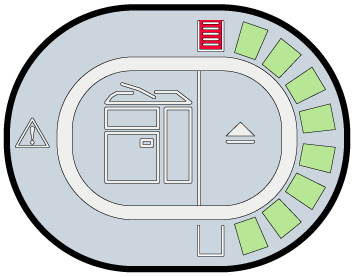

1.間もなくスタックが排出されます。2.スタックが排出されています。

2

スタック高さインジケータはスタックトレイの収容レベルを示します。

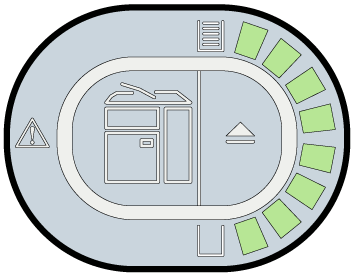

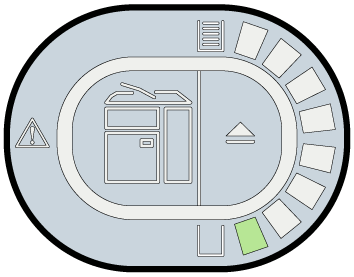

1.スタックトレイに収容されています。2.スタックトレイが満杯です。

3

排出ボタンにより、手動でスタックを排出できます。

排出ボタンの警告灯は、スタック排出の進捗を示します。

• 警告灯が緑色でゆっくり点滅している場合、次のセットの境目でスタックが排出されます。

• 警告灯が緑色で速く点滅している場合、ページの境目で直ちにスタックが排出されます。

• 警告灯が赤色の場合、エラーの発生によりスタックが排出されます。

4

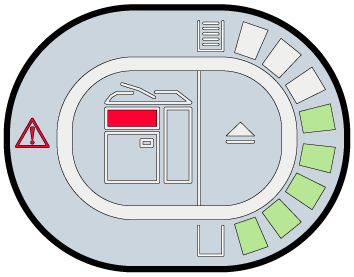

エラー発生場所インジケータは、エラーが発生した場所を示します。

5

エラーインジケータは、エラーが発生したことを知らせます。
