La varioPRINT iX-series raccoglie le stampe in uno o due impilatori ad alta capacità. Quando si esegue la finitura aggiuntiva, le stampe vengono trasportate tramite l'impilatore ad alta capacità nel finisher di terze parti.

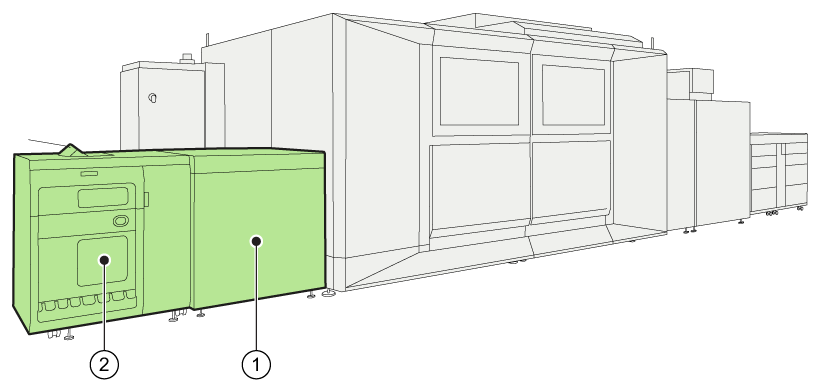

Ubicazione del processo di uscita della carta |
Ubicazione del processo di uscita |
|
|---|---|
|
1 |
Il modulo output registrazione trasporta le stampe dal modulo di fissaggio al (primo) impilatore ad alta capacità. |
|
2 |
Uno o due impilatori ad alta capacità raccolgono ed espellono le stampe. |

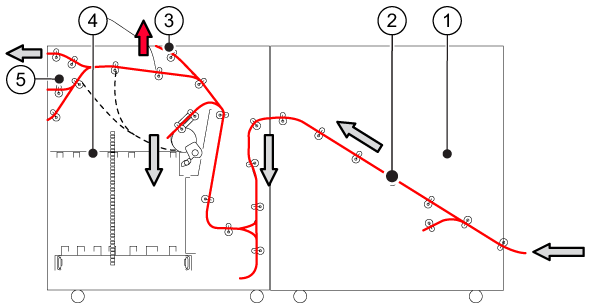

Trasporto di stampe durante il processo di uscita della carta.|
Descrizione del percorso della carta |
|
|---|---|
|
1 |
Il modulo output registrazione riceve le stampe. |
|
2 |
Le stampe vengono trasportate nell'impilatore ad alta capacità. |
|
3 |
Le stampe di prova, gli schemi di calibrazione, i fogli di controllo qualità e i fogli degli errori arrivano automaticamente nel vassoio superiore della prima impilatrice ad alta capacità. La consegna nel vassoio superiore può essere utile per lavori di piccole dimensioni. |
|
4 |
Le stampe vengono raccolte nel vassoio risma. |
|
5 |
Quando è installato un DFD (Document Finishing Device), l'impilatore ad alta capacità trasporta le stampe al finisher di terze parti. |
L'impilatrice ad alta capacità può impilare un volume di stampe elevato. Le stampe vengono raccolte nel vassoio risma. Quando una risma nel vassoio risma è completata, lo sportello scorrevole si apre e il vassoio di espulsione con la risma si sposta davanti all'impilatore ad alta capacità. Lo sportello si chiude e l'impilatrice ad alta capacità inizia a riempire la seconda pila, il vassoio di espulsione resta espulso fino alla rimozione delle stampe. È possibile modificare il funzionamento dell'impilatura.
La consegna di supporti leggeri lunghi nell'impilatrice è migliorata dal supporto aereo. L'impostazione di default per il supporto aereo è attivato. È possibile disattivare l'impostazione del supporto aereo in Settings Editor quando la consegna di supporti leggeri lunghi non è ideale (, sezione [Base] ).

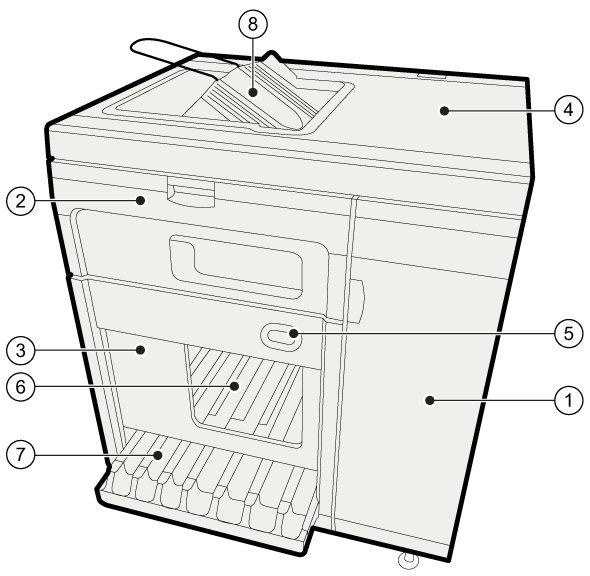

Impilatrice ad alta capacità|
Descrizione |
|
|---|---|
|
1 |
Lo sportello anteriore permette di accedere all'unità di registrazione e al percorso della carta. |
|
2 |
Lo sportello anteriore permette di accedere agli anelli di ribaltamento e al percorso della carta. |
|
3 |
Lo sportello scorrevole protegge le pile. |
|
4 |
Il coperchio superiore permette di accedere al percorso della carta. |
|
5 |
Il pannello di controllo mostra il livello di riempimento e presenta un pulsante per l'espulsione manuale della pila. |
|
6 |
Il vassoio di impilatura raccoglie le stampe. |
|
7 |
Il vassoio di espulsione presenta la pila rifinita all'esterno dell'impilatrice ad alta capacità. |
|
8 |
Il vassoio superiore raccoglie le stampe di lavori di dimensioni ridotte, stampe di prova e fogli degli errori. |
La tabella seguente descrive il comportamento di impilatura dell'impilatore ad alta capacità.

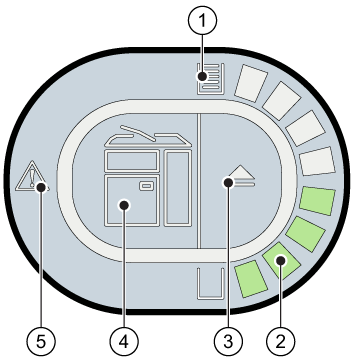

Pannello di controllo dell'impilatrice ad alta capacità|
|
Descrizione del pannello di controllo |
|---|---|
|
1 |

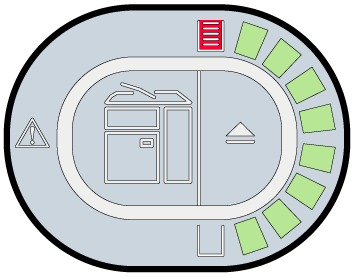

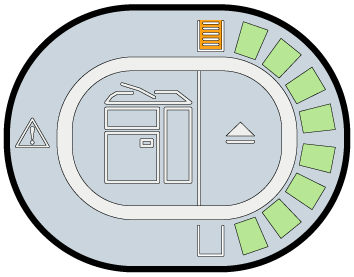

La spia di vassoio pieno indica lo stato del vassoio di impilatura.
1. La pila verrà espulsa a breve. 2. La pila è stata espulsa. |
|
2 |

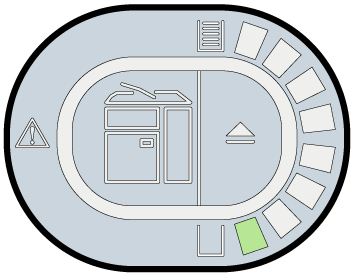

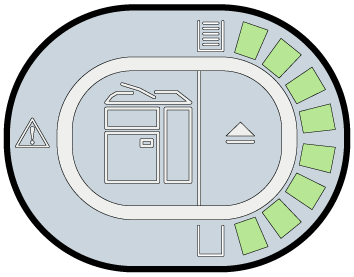

La spia dell'altezza della pila indica il livello di riempimento del vassoio di impilatura.
1. Il vassoio di impilatura viene riempito. 2. Il vassoio di impilatura è pieno. |
|
3 |
Il pulsante di espulsione permette l'espulsione manuale della pila. La spia di avviso del pulsante di espulsione indica l'avanzamento dell'espulsione di una pila.
|
|
4 |

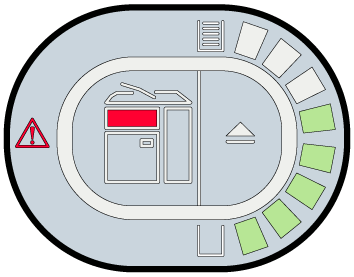

La spia di posizione degli errori indica la posizione in cui si è verificato un errore.
|
|
5 |
La spia di errore indica che si è verificato un errore. |
