A varioPRINT iX-series egy vagy két nagy kapacitású kötegelőhöz gyűjti a nyomatokat. Ha további kikészítésre van szükség, a nyomatokat a rendszer a nagy kapacitású kötegelőn keresztül a külső gyártó finiseréhez továbbítja.
A papírkimeneti folyamat elhelyezkedése |
A kimeneti folyamat helye |
|
|---|---|
|
1 |
A regisztrációs kimeneti modul a nyomatokat a fixálómodultól a(z első) nagy kapacitású kötegelőhöz továbbítja. |
|
2 |
A nyomatokat egy vagy két nagy kapacitású kötegelő gyűjti össze és adja ki. |
Nyomatok továbbítása a papírkimeneti folyamat során.|
A papírút leírása |
|
|---|---|
|
1 |
A regisztrációs kimeneti modul fogadja a nyomatokat. |
|
2 |
A nyomatok a nagy kapacitású kötegelőbe kerülnek. |
|
3 |
Az ellenőrző nyomtatások, a kalibrálási ábrák, a minőség-ellenőrző lapok és a hibalapok automatikusan az első nagy kapacitású kötegelő felső tálcájába érkeznek. Kis munkák esetén hasznos, ha a rendszer a felső tálcára adja ki a nyomatokat. |
|
4 |
A kötegelőtálca gyűjti a nyomatokat. |
|
5 |
Ha DFD (Document Finishing Device) van beszerelve, a nagy kapacitású kötegelő a külső gyártó finiserének továbbítja a nyomatokat. |
A nagy kapacitású kötegelő nagy mennyiségű nyomat kötegelésére alkalmas. A kötegelőtálca gyűjti a nyomatokat. Amikor a kötegtálca befejezte a nyomatok kötegelését, kinyílik az oldalsó ajtó, és a köteget tartalmazó kiadótálca kilép a nagy kapacitású kötegelő elé. Az ajtó bezárul, a nagy kapacitású kötegelő megkezdi a második köteg feltöltését, a kiadótálca pedig kint marad, amíg a nyomatokat el nem távolítják róla. A kötegelési funkció működését módosíthatja.
A hosszú szegélyű, könnyűsúlyú média tárolóba történő kiadását levegőtámogatás segíti. A levegőtámogatás beállítása alapértelmezés szerint engedélyezett. Kikapcsolhatja a levegőtámogatás beállítását a Settings Editor alkalmazásban, ha a hosszú, könnyűsúlyú média kiadása nem optimális (, [Alap] szakasz).
Nagykapacitású kötegelő|
Leírás |
|
|---|---|
|
1 |
Az elülső ajtó hozzáférést biztosít a regisztrációs egységhez és a papírúthoz. |
|
2 |
Az elülső borítás hozzáférést biztosít a lapozógyűrűkhöz és a papírúthoz. |
|
3 |
A csúszóajtó megóvja a kötegeket. |
|
4 |
A papírúthoz a felső borításon keresztül lehet hozzáférni. |
|
5 |
A kezelőpanel jelzi a töltöttségi szintet, továbbá egyik gombjával kézileg is kiadhatja a köteget. |
|
6 |
A kötegtálca gyűjti össze a nyomatokat. |
|
7 |
A nagy kapacitású kötegelőből a kiadótálca adja ki az elkészült kötegeket. |
|
8 |
A felső tálca a kis munkák, ellenőrző nyomtatások és hibalapok nyomatait gyűjti össze. |
Az alábbi táblázat ismerteti a nagy kapacitású kötegelő kötegelési funkciójának működését.

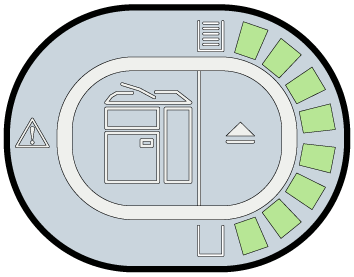

A nagy kapacitású kötegelő kezelőpanele|
|
A kezelőpanel leírása |
|---|---|
|
1 |
A kötegtálca állapotát a „tálca megtelt” jelző mutatja.
1. A rendszer hamarosan kiadja a köteget. 2. A kötegelő kiadja a köteget. |
|
2 |
A kötegtálca töltöttségi szintjét a kötegmagasság-jelző mutatja.
1. A kötegtálca feltöltése folyamatban van. 2. A kötegtálca megtelt. |
|
3 |
A kiadás gomb lehetővé teszi a köteg kézi kiadatását. A kiadás gomb figyelmeztető lámpája jelzi, hogy a köteg kiadása folyamatban van.
|
|
4 |
A hibahely jelzője azt a helyet mutatja, ahol a hiba előfordult.
|
|
5 |
A hibajelző jelzi, ha hiba történt. |
