varioPRINT iX-series kerää tulosteet tehopinoajaan, joita voi olla yksi tai kaksi. Jos käytössä on muita viimeistelytoimintoja, tulosteet siirretään tehopinoajan kautta kolmannen osapuolen viimeistelijään.

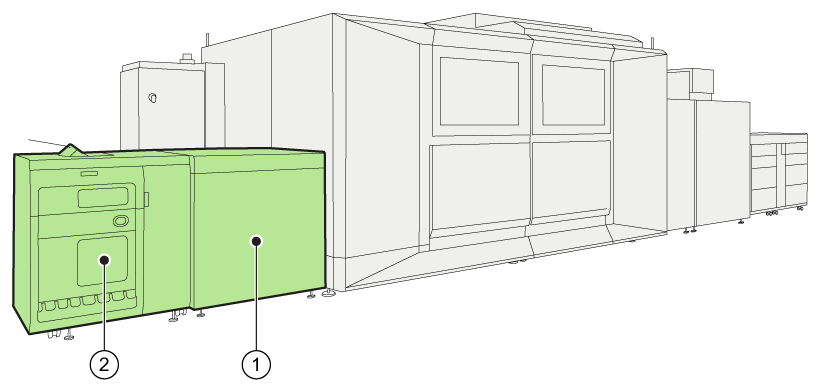

Paperinluovutusprosessin sijainti |
Luovutusprosessin sijainti |
|
|---|---|
|
1 |
Rekisteröintiluovutusmoduuli siirtää tulosteet kiinnitysmoduulista (ensimmäiseen) tehopinoajaan. |
|
2 |
Tulosteita kerääviä ja poistavia tehopinoajia voi olla yksi tai kaksi. |

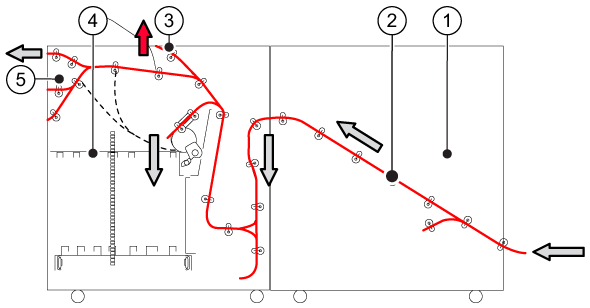

Tulosteiden siirto paperin luovutusprosessin aikana.|
Paperiväylän kuvaus |
|
|---|---|
|
1 |
Rekisteröintiluovutusmoduuli vastaanottaa tulosteet. |
|
2 |
Tulosteet siirretään tehopinoajaan. |
|
3 |
Testitulosteet, kalibrointitaulukot, laadunvalvonta-arkit ja virhelomakkeet saapuvat automaattisesti ensimmäisen tehopinoajan ylätasolle. Luovutus ylätasolle voi olla kätevää pienissä töissä. |
|
4 |
Tulosteet tulevat keräilytasolle. |
|
5 |
Jos DFD (Document Finishing Device) on asennettu, tehopinoaja siirtää tulosteet kolmannen osapuolen viimeistelijään. |
Tehopinoajat voivat pinota suuria tulostemääriä. Tulosteet tulevat keräilytasolle. Kun keräilytason pino valmistuu, liukuva luukku avautuu ja pinon sisältävä poistolokero siirtyy ulos tehopinoajan etupuolelle. Luukku sulkeutuu ja tehopinoaja aloittaa toisen pinon täyttämisen samalla, kun poistolokero pysyy tulostimen ulkopuolella tulosteiden poistamiseen saakka. Pinontatoimintaa voidaan muuttaa.
Lajittelijassa olevien pitkien ja kevyiden materiaalien luovutusta on parannettu ilmatuella. Ilmatuen asetus on oletusarvoisesti käytössä. Poista ilmatuen asetus käytöstä kohdassa Settings Editor, kun pitkien ja kevyiden materiaalien luovutus ei ole optimaalinen (, osio [Perusasetukset] ).

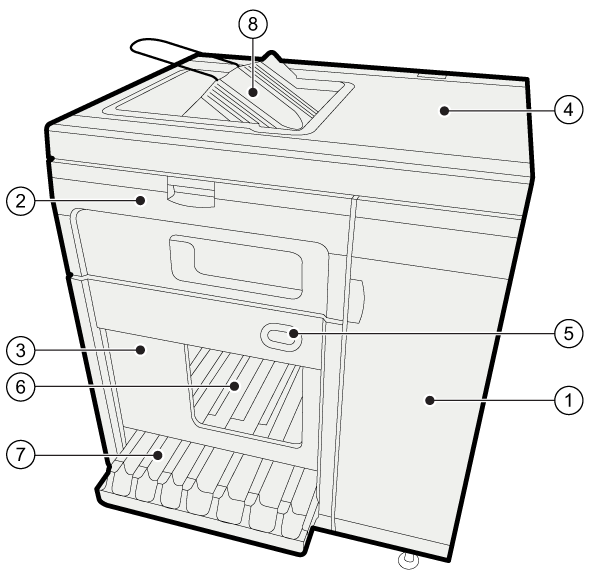

Tehopinoaja|
|
Kuvaus |
|---|---|
|
1 |
Etuluukun kautta pääsee käsiksi rekisteröintiyksikköön ja paperiväylään. |
|
2 |
Etukannen kautta pääsee käsiksi kiertorenkaisiin ja paperiväylään. |
|
3 |
Liukuovi suojaa pinoja. |
|
4 |
Paperiväylään pääsee käsiksi yläkannen kautta. |
|
5 |
Täyttötaso näkyy ohjauspaneelissa, jossa on myös painike pinon poistamiseen moduulista manuaalisesti. |
|
6 |
Tulosteteet siirretään keräilytasolle. |
|
7 |
Kun pino on valmis poistolokerossa, lokero siirtyy tehopinoajan ulkopuolelle. |
|
8 |
Ylätaso kerää pienten töiden tulosteet, testitulosteet ja virheelliset arkit. |
Seuraavassa taulukossa esitellään tehopinoajan pinontatoiminta.

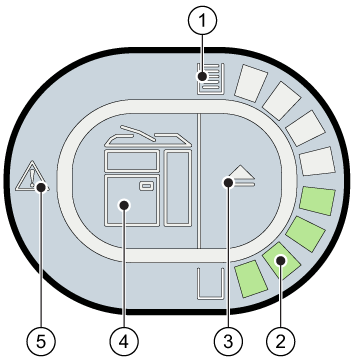

Tehopinoajan ohjauspaneeli|
|
Ohjauspaneelin kuvaus |
|---|---|
|
1 |

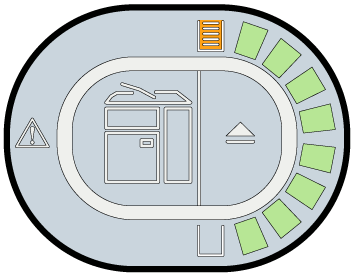

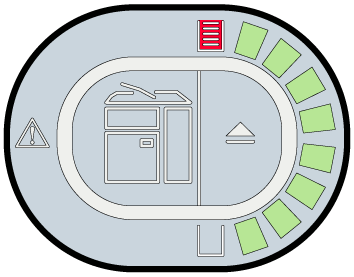

Täyden lokeron ilmaisin osoittaa keräilytason tilan.
1. Pino poistetaan pian. 2. Pino on poistettu. |
|
2 |

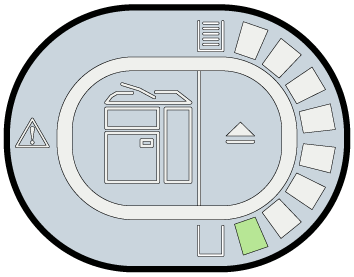

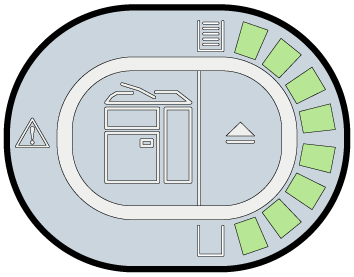

Pinon korkeuden ilmaisin osoittaa keräilytason täyttötason.
1. Keräilytasoa täytetään. 2. Keräilytaso on täynnä. |
|
3 |
Pinon voi poistaa manuaalisesti poistopainikkeella. Poistopainikkeen merkkivalo osoittaa pinon poiston etenemisen.
|
|
4 |

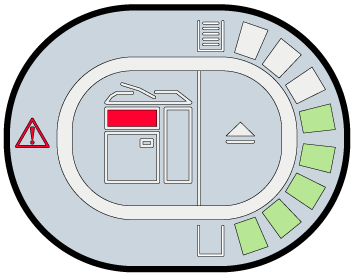

Virheen sijainti-ilmaisin näyttää paikan, jossa virhe tapahtui.
|
|
5 |
Virheilmaisin osoittaa, että virhe tapahtui. |
