varioPRINT iX-series recopila las impresiones en uno o dos apiladores de gran capacidad. Cuando hay instalada una unidad de acabado adicional, las impresiones se transfieren a través de la unidad de apilado de gran capacidad a la unidad de acabado externa.

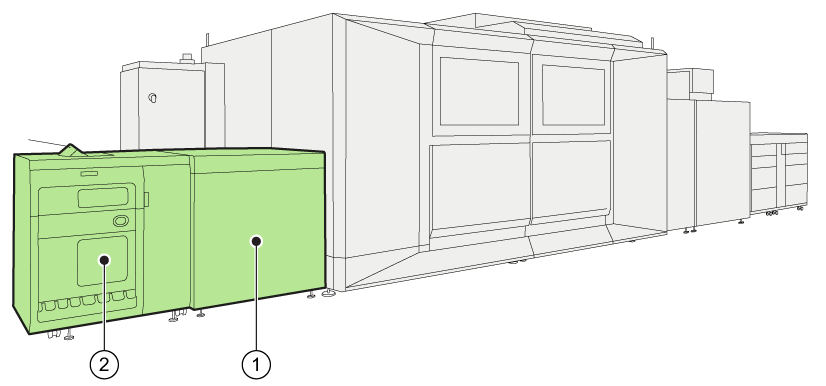

Ubicación del proceso de salida de papel |
Ubicación del proceso de salida |
|
|---|---|
|
1 |
El módulo de salida de registro transfiere las impresiones desde el módulo de fijación hasta la (primera) unidad de apilado de gran capacidad. |
|
2 |
Uno o dos apiladores de gran capacidad recogen y expulsan las impresiones. |

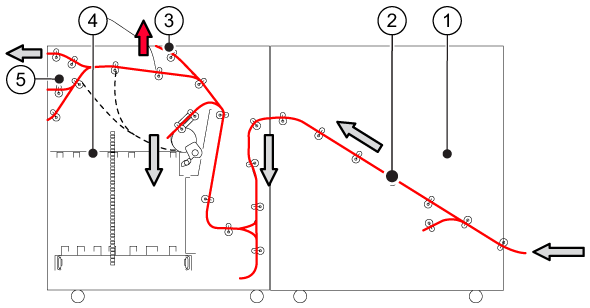

Recorrido de las impresiones durante el proceso de salida del papel.|
Descripción de la ruta de papel |
|
|---|---|
|
1 |
El módulo de salida de registro recibe las impresiones. |
|
2 |
Las impresiones se transfieren a la unidad de apilado de gran capacidad. |
|
3 |
Las impresiones de prueba, los diagramas de calibración, las hojas de control de calidad y las hojas de error llegan automáticamente a la bandeja superior de la primera unidad de apilado de gran capacidad. La entrega en la bandeja superior puede resultar útil para los trabajos pequeños. |
|
4 |
Las impresiones se recopilan en la bandeja de apilado. |
|
5 |
Cuando se ha instalado un DFD (Document Finishing Device), la unidad de apilado de gran capacidad transfiere las impresiones a la unidad de acabado externa. |
El apilador de gran capacidad permite apilar mayor cantidad de impresiones. Las impresiones se recopilan en la bandeja de apilado. Cuando se completa un apilado en la bandeja de apilado, la puerta deslizante se abre para dejar salir a la bandeja de expulsión con la unidad de apilado. La puerta se cierra y la unidad de apilado de gran capacidad comienza a llenar la segunda pila, mientras que la bandeja de expulsión permanece fuera hasta que se retiran las impresiones. El comportamiento de apilado se puede modificar.
La entrega de material de gramaje bajo en la bandeja de apilado se mejora mediante el soporte de aire. El soporte de aire está activado de forma predeterminada. Puede desactivar el ajuste de soporte de aire en Settings Editor cuando la entrega de material de gramaje bajo no sea óptima (, sección [Básico] ).

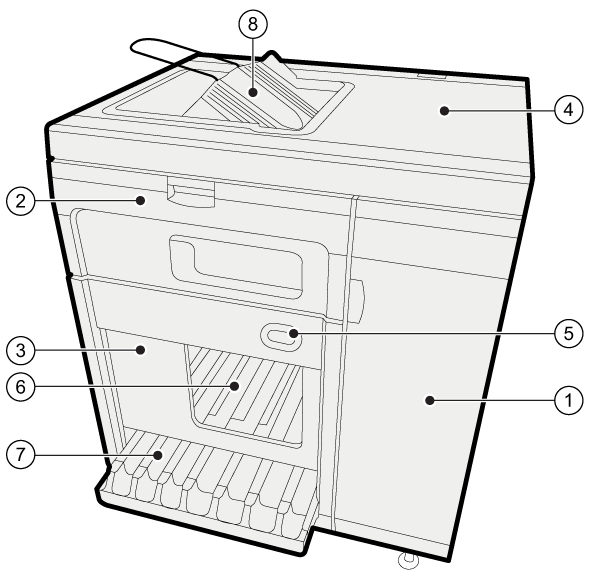

Unidad de apilado de gran capacidad|
Descripción |
|
|---|---|
|
1 |
La puerta delantera proporciona acceso a la unidad de registro y a la ruta de papel. |
|
2 |
La cubierta frontal proporciona acceso a los anillos de desplazamiento y a la ruta de papel. |
|
3 |
La puerta deslizante protege las pilas. |
|
4 |
La cubierta superior proporciona acceso a la ruta de papel. |
|
5 |
El panel de control indica el nivel de llenado y tiene un botón que permite expulsar la pila manualmente. |
|
6 |
La bandeja de apilado recopila las impresiones. |
|
7 |
La bandeja de expulsión saca la pila terminada del apilador de gran capacidad. |
|
8 |
La bandeja superior recopila las impresiones de trabajos pequeños, de prueba y de hojas de error. |
En la tabla siguiente se describe la configuración de apilado de la unidad de apilado de gran capacidad.

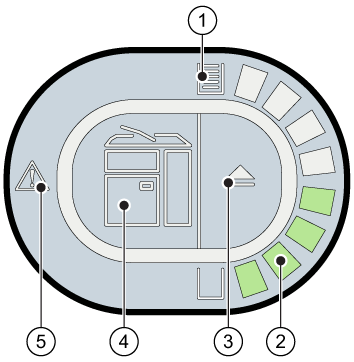

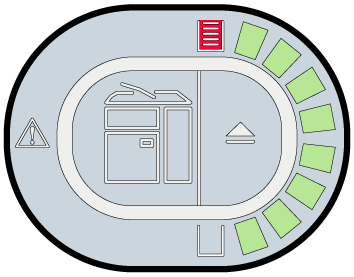

Panel de control del apilador de gran capacidad|
|
Descripción del panel de control |
|---|---|
|
1 |
El indicador de bandeja llena informa del estado de la bandeja de apilado.

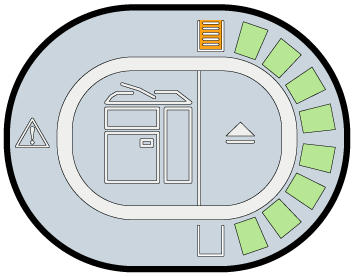

1. La pila se expulsará enseguida. 2. La pila se ha expulsado. |
|
2 |
El indicador de alto de pila indica el nivel de llenado de la bandeja de apilado.

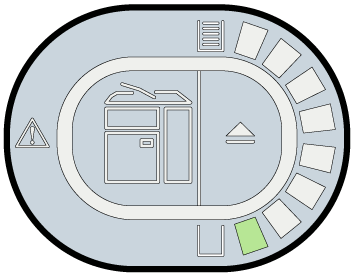

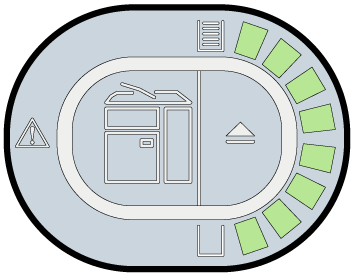

1. La bandeja de apilado se está llenando. 2. La bandeja de apilado está llena. |
|
3 |
El botón de expulsión permite expulsar la pila manualmente. El indicador de precaución del botón de expulsión indica el progreso de expulsión de la pila.
|
|
4 |

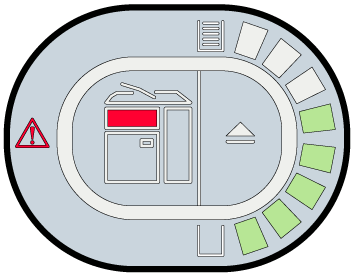

El indicador de ubicación de errores informa del lugar en el que se produjo el error.
|
|
5 |
El indicador de error notifica que se ha producido un error. |
