Der varioPRINT iX-series sammelt die Ausdrucke in einem oder zwei Hochleistungsstaplern. Wenn eine zusätzliche Endbearbeitung durchgeführt wird, werden die Ausdrucke über den Hochleistungsstapler zum Endbearbeitungsgerät des Drittanbieters transportiert.
Position des Papierausgabevorgangs |
Position des Ausgabevorgangs |
|
|---|---|
|
1 |
Das Registrierungsausgabemodul transportiert die Ausdrucke aus dem Fixierungsmodul in den (ersten) Hochleistungsstapler. |
|
2 |
Ein oder zwei Hochleistungsstapler sammeln die Ausdrucke und geben sie aus. |
Transport von Ausdrucken während des Ausgabevorgangs|

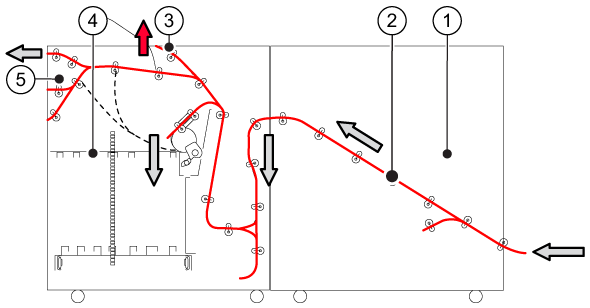

Beschreibung des Papierwegs |
|
|---|---|
|
1 |
Das Ausgabe-Positionierungsmodul erhält die Ausdrucke. |
|
2 |
Die Ausdrucke werden in den Hochleistungsstapler transportiert. |
|
3 |
Die Probedrucke, Kalibrierungsdiagramme, Qualitätskontrollbögen und Fehlerseiten werden automatisch in das obere Fach des ersten Hochleistungsstaplers transportiert. Die Zustellung in das obere Fach kann für kleine Aufträge hilfreich sein. |
|
4 |
Die Ausdrucke werden im Staplerfach gesammelt. |
|
5 |
Ist ein DFD (Document Finishing Device) installiert, transportiert der Hochleistungsstapler die Ausdrucke in das Endbearbeitungsgerät des Drittanbieters. |
Der Hochleistungsstapler kann eine große Menge an Ausdrucken stapeln. Die Ausdrucke werden im Staplerfach gesammelt. Wenn ein Stapel im Staplerfach fertig ist, öffnet sich die Schiebetür, und das Ausfahrfach fährt mit dem Stapel nach außen, so dass es sich dann vor dem Hochleistungsstapler befindet. Die Tür wird geschlossen und der Hochleistungsstapler beginnt damit, den zweiten Stapel zu füllen, während das Ausfahrfach ausgefahren bleibt, bis die Ausdrucke entfernt werden. Das Stapelverhalten kann geändert werden.
Die Druckausgabe von langem leichten Druckmaterial im Stapler wird durch Luftunterstützung verbessert. Standardmäßig ist die Einstellung für die Luftunterstützung aktiviert. Sie können die Einstellung der Luftunterstützung im Settings Editor deaktivieren, wenn die Druckausgabe von langen, leichten Materialien nicht optimal ist (, Abschnitt [Einfach] ).

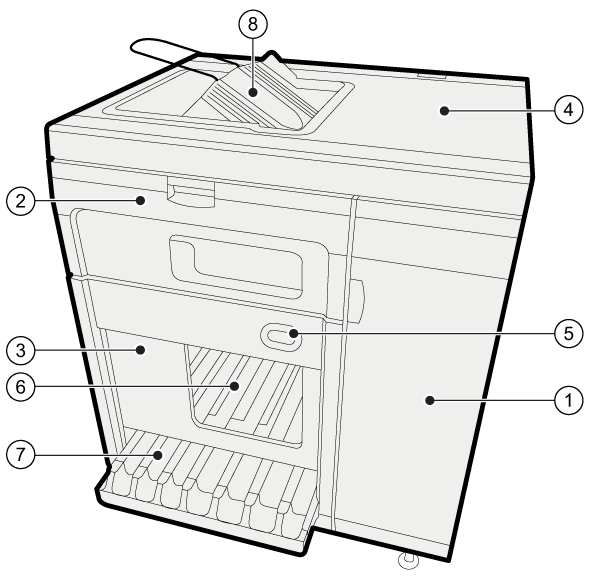

Hochleistungsstapler|
Namensgebung |
|
|---|---|
|
1 |
Die Fronttür bietet Zugriff auf die Registrations-Einheit und den Papierpfad. |
|
2 |
Die vordere Abdeckung bietet Zugriff auf die Wenderinge und den Papierpfad. |
|
3 |
Die Schiebetür schützt die Stapel. |
|
4 |
Die obere Abdeckung eröffnet den Zugang zum Papierpfad. |
|
5 |
Das Bedienfeld zeigt den Füllstand und verfügt über eine Schaltfläche für manuelles Ausfahren des Stapels. |
|
6 |
Im Stapelfach werden die Ausdrucke gesammelt. |
|
7 |
Das Ausfahrfach liefert den fertigen Stapel, so dass er außerhalb des Hochleistungsstaplers in Empfang genommen werden kann. |
|
8 |
Ins oberste Fach werden die Ausdrucke kleiner Aufträge, Testausdrucke und Fehlerblätter ausgegeben. |
In der nachfolgenden Tabelle wird das Stapelverhalten des Hochleistungsstaplers beschrieben.

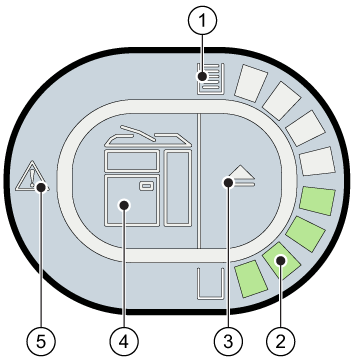

Bedienfeld des Hochleistungsstaplers|
|
Beschreibung des Bedienfeldes |
|---|---|
|
1 |
Die Anzeige für volles Fach informiert über den Status des Stapelfachs.

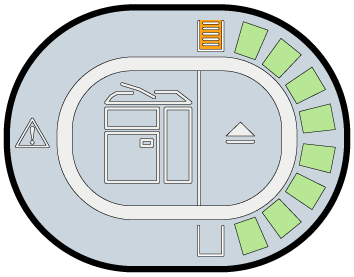

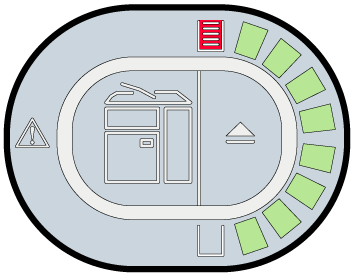

1. Der Stapel wird in Kürze ausgefahren. 2. Der Stapel wird ausgefahren. |
|
2 |
Die Anzeige für die Stapelhöhe zeigt den Füllstand des Staplerfachs an.

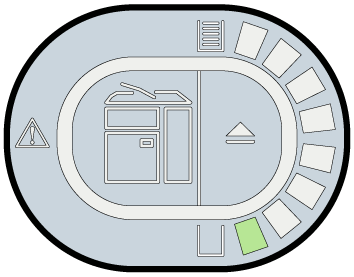

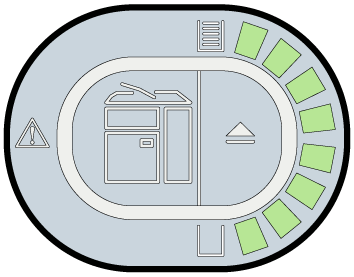

1. Das Staplerfach ist gefüllt. 2. Das Staplerfach ist voll. |
|
3 |
Die Schaltfläche für Ausfahren ermöglicht das manuelle Ausfahren des Stapels. Das Hinweislicht der Schaltfläche zum Ausfahren zeigt den Fortschritt einer Stapelausgabe an.
|
|
4 |
Die Fehlerpositionsanzeige zeigt die Position an, wo ein Fehler aufgetreten ist.
|
|
5 |
Die Fehleranzeige signalisiert, dass ein Fehler aufgetreten ist. |
