varioPRINT iX-series opsamler udskrifterne i en eller to stablere med høj kapacitet. Når yderligere Færdiggørelse foretages, bliver udskrifterne transporteret via stableren med høj kapacitet til tredjepartens finisher.
Placering af papiroutputproces |
Placering af outputprocessen |
|
|---|---|
|
1 |
Modulet til registreringsoutput transporterer udskrifterne fra fikseringsmodulet til stableren med høj kapacitet (den første). |
|
2 |
En eller to stablere med høj kapacitet opsamler og udskrifterne og skubber dem ud. |
Transport af udskrifterne under papiroutputprocessen.|
Beskrivelse af papirgang |
|
|---|---|
|
1 |
Modulet til registreringsoutput modtager udskrifterne. |
|
2 |
Udskrifterne transporteres til stableren med høj kapacitet. |
|
3 |
Korrekturudskrifter, kalibreringsdiagrammer, kvalitetskontrolark og fejlarkene ender automatisk i den øverste bakke i den første stabler med høj kapacitet. Levering i den øverste bakke kan være nyttig for mindre job. |
|
4 |
Udskrifterne opsamles på stakbakken. |
|
5 |
Når en DFD (Document Finishing Device) er installeret, transporterer stableren med høj kapacitet udskrifterne til tredjepartens finisher. |
Stableren med høj kapacitet kan stable en stor mængde udskrifter. Udskrifterne opsamles på stakbakken. Når en stak på stakbakken er fuldført, åbnes skydedøren, og udgangsbakken med stakken flyttes ud foran stableren med høj kapacitet. Døren lukkes, og stableren med høj kapacitet starter på at fylde den anden stak. Udgangsbakken forbliver skubbet ud, indtil udskrifterne fjernes. Stablingsmåden kan ændres.
Leveringen af lange lette medier i stableren er forbedret med luftunderstøttelse. Standardindstillingen for luftunderstøttelse er aktiveret. Deaktiver indstillingen for luftunderstøttelse Settings Editor, når leveringen af lange lette medier ikke er optimal (, afsnit [Grundlæggende] ).

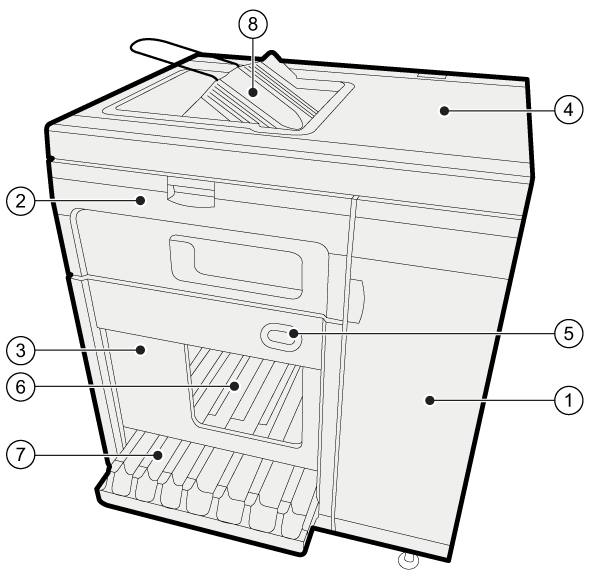

Stabler med høj kapacitet|
Beskrivelse |
|
|---|---|
|
1 |
Frontdøren giver adgang til registreringsenheden og papirgangen. |
|
2 |
Frontdækslet giver adgang til flipringene og papirgangen. |
|
3 |
Skydedøren beskytter stakkene. |
|
4 |
Topdækslet giver adgang til papirgangen. |
|
5 |
Kontrolpanelet viser påfyldningsniveauet og har en knap til at skubbe stakken ud manuelt. |
|
6 |
Stakbakken opsamler udskrifterne. |
|
7 |
Udgangsbakken præsenterer den færdige stak uden for stableren med høj kapacitet. |
|
8 |
Den øverste bakke opsamler udskrifterne af små job, korrekturudskrifter og fejlark. |
Tabellen nedenfor beskriver stablingsmåden for stableren med høj kapacitet.
Kontrolpanel for stabler med høj kapacitet|
|
Beskrivelse af kontrolpanelet |
|---|---|
|
1 |

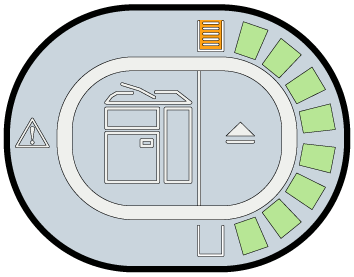

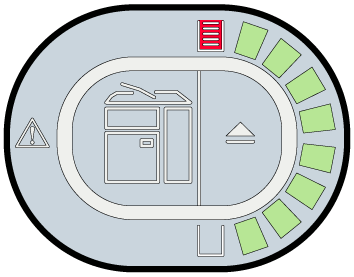

Indikatoren for fuld bakke angiver status for stakbakken.
1. Stak skubbes ud snart. 2. Stak er skubbet ud. |
|
2 |

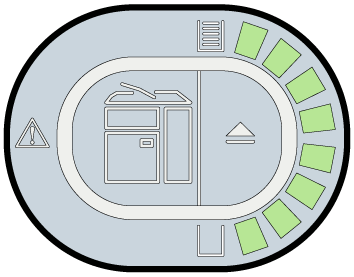

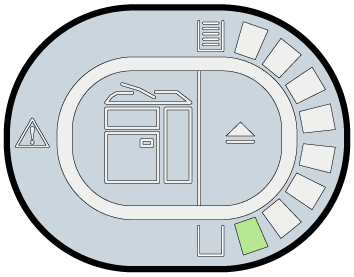

Indikatoren for stakhøjde angiver påfyldningsniveau af stakbakken.
1. Stakbakke fyldes op. 2. Stakbakke er fuld. |
|
3 |
Knappen Skub ud giver mulighed for at skubbe stakken ud manuelt. Advarselslampen på knappen Skub ud angiver status for en udskubning af en stak.
|
|
4 |

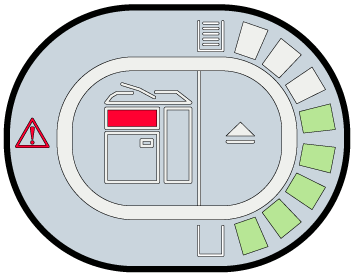

Fejlindikatoren viser det sted, hvor en fejl er opstået.
|
|
5 |
Fejlindikatoren viser, at der er opstået en fejl. |
