Rašalo filtro keitimas

Introduction

Kiekviena rašalo spalva turi filtrą, kuris pašalina visas kietąsias daleles iš rašalo, kai jis pumpuojamas iš rašalo maišelio į spausdinimo galvutes. Rašalo filtrai yra gaubte po rašalo skyriais, kiekvienas filtras yra po savo rašalo maišeliu.

About this task

Rašalo filtrą reikia pakeisti, kai sunaudojama 50 litrų rašalo arba atsiranda užsikimšusio filtro požymių. Jei "Nozzle Check" (purkštuko patikrinimo) spaudinys rodo, kad viena spalva yra silpnesnė nei įprastai, tai rodo, kad užsikimšęs paveiktos spalvos rašalo filtras ir filtrą reikia pakeisti. Jei rašalo filtras užsikemša, jame susikaupia spalvotas pigmentas ir paveikia atspausdintų vaizdų spalvų stiprumą. Jei pastebėjote, kad rašalo rezervuaras ilgai neužsipildo, patikrinkite naudotojo sąsajos skirtuke Maintenance (Priežiūra), kada paskutinį kartą buvo keistas tos spalvos rašalo filtras; gali būti, kad atėjo laikas jį pakeisti. Patikrinkite, ar rašalo vamzdeliai iš to filtro nesusisukę. Svarbu keisti filtrus pagal grafiką ir nelaukiant šių simptomų; antraip gali būti padaryta žala rašalo sistemai.

NOTE

Jei filtruose yra oro, reikia jį pašalinti. Jei nepašalinsite oro iš filtrų, pablogės vaizdų kokybė. Rašalo filtre esantis oras gali trukdyti vakuumui, todėl rašalas lašės, o vaizdo kokybė pablogės dėl purkštukų problemų. Jei nepašalinsite oro iš rašalo filtrų, gali prasidėti rašalo perpilda, dėl kurios rašalas lašės iš vežimėlio ir gali reikėti skambinti techninės priežiūros tarnybai. Prireikus pakeisti filtrą arba šalinti iš jo orą, apie tai pranešama spausdintuvo Priežiūros skirtuke.

CAUTION

Jei kyla rizika paliesti rašalą ar priežiūros medžiagas, užsimaukite pirštines. Pirštinės turi visada uždengti rankogalius. Kruopščiai vadovaukitės rašalui skirtuose saugos duomenų lapuose (SDL) pateiktomis rekomendacijomis, kurios padės užtikrinti didžiausią saugą. Pavyzdžiui, naudokite „Ansell Microflex“ 93-260 pirštines, kurios apsaugo nuo UV rašalo ir plovimo medžiagos iki vienos valandos. Užteršimas kitais chemikalais gali sumažinti apsaugos nuo UV rašalo ar plovimo medžiagos trukmę.

Atlikdami užduotis ar veiksmus šioje srityje užsidėkite apsauginius akinius, kaip nurodyta šiame dokumente.

Priemonės

  • Apsauginiai akiniai su šoniniais skydais

  • Pirštinės (pvz: Ansell Microflex 93-260)

  • Speciali šluostė, 10 x 10 cm (nepaliekanti pūkų)

  • Izopropilo alkoholis - IPA (>= 98 %)

  • Rašalo filtrai

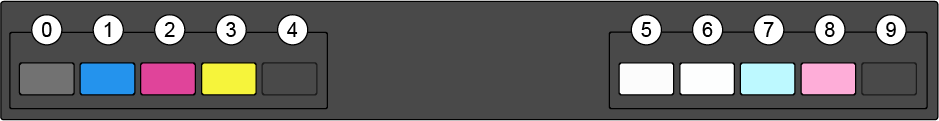

Uosto numeriai

Procedure

  1. Atjunkite rašalo filtro, kurį keisite, rašalo maišelį. Tam reikia paspausti atfiksavimo ąselę kairėje rašalo maišelio greitojo atjungimo movos pusėje ir ištraukiant ją atjungti rašalo maišelį.

    Naudodamiesi spalvų kodais ant rašalo filtrų gaubto durelių raskite tinkamą rašalo maišelį ir filtrą.

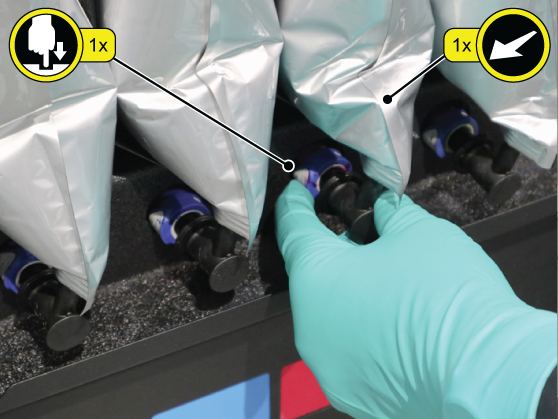

    Nuimkite rašalo maišelio movą
  2. Paspauskite rašalo filtrų gaubto durelių viršų, jos atsidarys į priekį ir galėsite pakeisti filtrus.

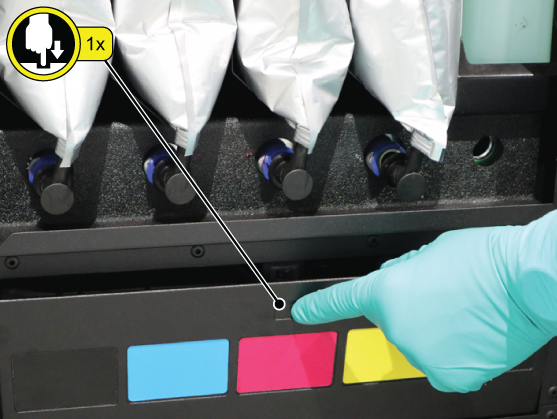

    Nuimkite rašalo filtrų gaubto dangtelį
  3. Rašalo filtro, kurį ketinate keisti, viršuje raskite išleidimo vamzdelio vožtuvą. Apvyniokite rašalo filtro išleidimo vamzdelio galą nepūkuotu skudurėliu, kad sulaikytumėte rašalą, kuris gali išsiveržti atleidus slėgį kitame veiksme.

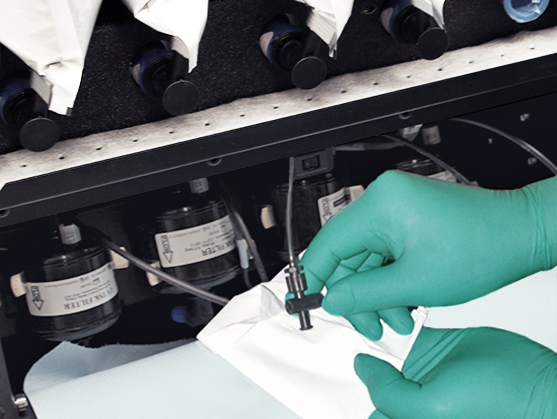

    Rašalo oro šalinimo vamzdelio vožtuvas
  4. Pasukdami oro šalinimo vamzdelio vožtuvo atjungimo svirtį, kad ji būtų lygiagreti su oro šalinimo vamzdeliu, atidarykite vožtuvą ir sumažinkite slėgį, tada, maždaug po 30 sekundžių, grąžinkite atjungimo svirtį į statmeną uždarymo padėtį.
    CAUTION

    Rašalo sistemoje yra padidintas slėgis, todėl atidarant oro šalinimo vamzdelio vožtuvą gali ištrykšti šiek tiek rašalo. Laikykite šluostę apvyniotą aplink oro šalinimo vamzdelio galą, kad ji surinktų visą ištryškusį rašalą.

  5. Ištraukite reikiamą rašalo filtrą iš metalinio spaustuko.
  6. Atsukite oro šalinimo vamzdelio dangtelį nuo seno filtro ir prisukite ant naujojo filtro viršutinės jungties. Uždėkite su naujuoju filtru gautą dangtelį ant senojo filtro, kad iš jo netekėtų rašalas.
  7. Kartokite atliktą veiksmą viršutinėje ir apatinėje jungtyse.
    NOTE

    Sušluostykite visą išsiliejusį rašalą.

  8. Įstatykite naująjį filtrą į tuščią spaustuką ir įsitikinkite, kad ant filtro esanti rodyklė nukreipta į apačią. Saugokitės, kad nesuspaustumėte rašalo linijų.
  9. Įtraukite pakeisto rašalo filtro rašalo maišelį.
  10. Vėl prijunkite rašalo maišelį ir tęskite toliau Oro šalinimas iš rašalo filtro (būtina pašalinti orą iš naujo filtro).

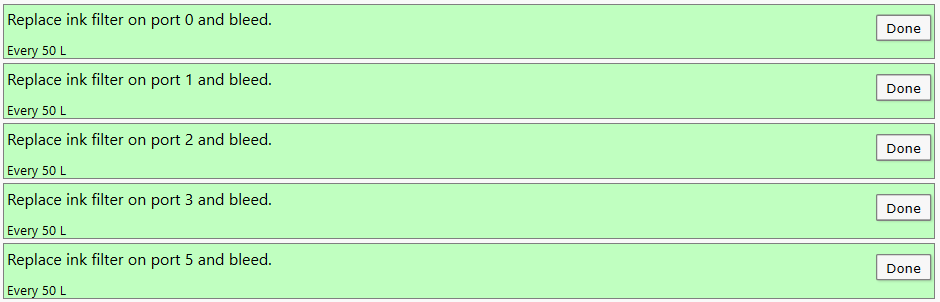

  11. Eikite į naudotojo skydelio techninės priežiūros užduočių skyrių.

    Spustelėkite užduoties mygtuką [Atlikta].
