Mustesuodattimen vaihto

Johdanto

Jokaisessa musteessa on suodatin, joka poistaa musteesta kaikki hiukkaset, kun se pumpataan mustepussista tulostuspäähän. Mustesuodattimet sijaitsevat kotelossa musteasemien alapuolella niin, että kukin suodatin sijoittuu vastaavan mustepussin alapuolelle.

Tietoja tästä tehtävästä

Mustesuodatin on vaihdettava, kun 50 litraa mustetta on kulutettu tai kun tukkeutuneen suodattimen vaikutukset näkyvät. Jos Nozzle Check -tuloste näyttää yhden värin normaalia heikommaksi, tämä on merkki siitä, että kyseisen värin mustesuodatin on tukkeutunut ja suodatin on vaihdettava. Jos mustesuodatin tukkeutuu, se sitoo väripigmenttiä ja vaikuttaa tulostettujen kuvien värin voimakkuuteen. Jos huomaat, että mustesäiliön täyttyminen kestää kauan, tarkista käyttöliittymän Maintenance (Huolto) -välilehdeltä, milloin kyseisen värin suodatin on viimeksi vaihdettu; se on ehkä aika vaihtaa. Varmista, että kyseisen suodattimen musteputket eivät ole taittuneet. Suodattimen vaihtaminen aikataulussa ja ennen ongelmien ilmenemistä on tärkeää; seurauksena voi olla mustejärjestelmän vaurio.

HUOMAUTUS

Mustesuodattimet sisältävät ilmaa, joka on vapautettava. Jos et vuodata suodattimia, seurauksena on heikko kuvanlaatu. Mustesuodattimen sisältämä ilma voi vaikuttaa tyhjiöön ja johtaa mustetippoihin ja heikentyneeseen kuvanlaatuun suuttimen vetäytymisen seurauksena. Jos mustesuodattimia ei vuodateta, seurauksena voi olla musteen ylivuoto, joka johtaa musteen tippumiseen vaunusta, ja voit joutua tilaamaan huoltokäynnin. Saat ilmoituksen tulostimen kunnossapitovälilehdelle, kun suodattimen vaihto tai vuodatus tulee ajankohtaiseksi.

HUOMIO

Käytä käsineitä, kun musteen tai kunnossapitomateriaalien koskettaminen on mahdollista. Käsineiden on aina ulotuttava hihojen yli. Noudata musteeseen liittyvien käyttöturvallisuustiedotteiden (SDS) ohjeita huolellisesti maksimiturvallisuuden takaamiseksi. Käytä esimerkiksi Ansell Microflex 93-260 -käsineitä, jotka suojaavat UV-musteilta ja -huuhteluaineilta jopa yhden tunnin ajan. Likaantuminen muiden kemikaalien kanssa voi lyhentää UV-musteelta ja -huuhteluaineelta suojan aikaa.

Käytä silmäsuojaimia tässä asiakirjassa kuvatulla tavalla, kun suoritat tehtävää tai toimintaa tällä alueella.

Laitteisto

  • Suojalasit, joissa on sivusuojukset

  • Käsineet (esim: Ansell Microflex 93-260)

  • Polyesterikangasliina 10 cm x 10 cm (nukaton)

  • Isopropyylialkoholi - IPA (>= 98 %)

  • Mustesuodattimet

Satamanumerot

Toimintosarja

  1. Irrota vaihdettavan mustevärin suodattimen mustepussi. Tee tämä painamalla vapautuskielekettä mustepussin pikaliittimen vasemmalla puolella ja vedä sitä sitten irrottaaksesi mustepussin.

    Tunnistat oikean mustepussin ja suodattimen käyttämällä mustesuodattimien kotelon luukun värikoodeja.

    Mustepussin liittimen irrottaminen
  2. Työnnä mustesuodattimen kotelon luukun yläosaa, ja se avautuu kääntymällä eteenpäin, mikä mahdollistaa pääsyn suodattimiin.
    Mustesuodattimen kotelon kannen irrottaminen

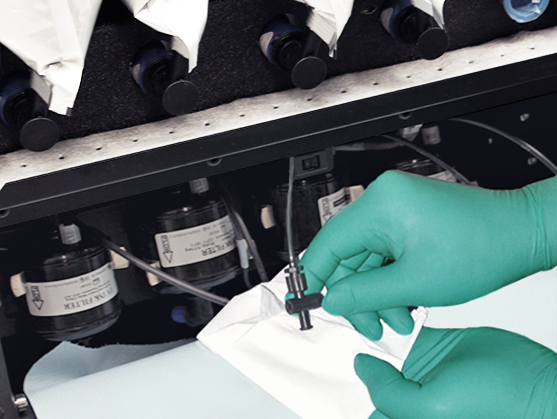

  3. Etsi vaihdettavan mustesuodattimen yläosassa oleva tyhjennysputken venttiili. Kiedo nukkaamaton kangas mustesuodattimen vuotoputken pään ympärille, jotta saat kiinni mustetta, joka saattaa roiskua ulos, kun vapautat paineen seuraavassa vaiheessa.

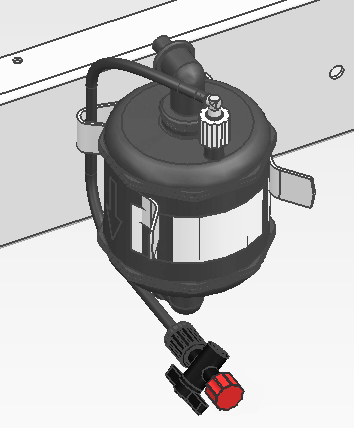

    Musteen vuodatusletkun venttiili
  4. Avaa venttiili ja vapauta mahdollinen paine kääntämällä vuodatusletkun sulkuvipu niin, että se on samansuuntainen vuodatusletkun kanssa. Käännä sitten sulkuvipu takaisin kohtisuoraan suljettuun asentoon noin 30 sekunnin kuluttua.
    HUOMIO

    Mustejärjestelmä on paineenalainen, joten on mahdollista, että jonkin verran mustetta ruiskuaa ulos, kun vuodatusletkun venttiili avataan. Pidä liina kiedottuna vuodatusletkun pään ympärillä, jotta mahdollinen mustesuihku saadaan pysäytettyä.

  5. Vedä ulos kohteena oleva mustesuodatin metallisesta pidätyskiinnikkeestä.
  6. Irrota vuodatusletkun korkki vanhasta suodattimesta ja kierrä se uuden suodattimen yläliittimeen. Aseta uuden suodattimen kanssa toimitettu korkki vanhaan suodattimeen estääksesi musteen vuotaminen vanhasta suodattimesta.
  7. Toista edellinen vaihe ylä- ja alaliitännöille.
    HUOMAUTUS

    Pyyhi mahdollisesti roiskunut muste.

  8. Aseta uusi suodatin tyhjään pidätyskiinnikkeeseen ja varmista, että suodattimen virtausnuoli osoittaa alaspäin. Ole varovainen, ettet purista mustelinjoja yhteen.
  9. Kytke vaihdetun mustesuodattimen mustepussi.
  10. Kytke mustepussi takaisin ja jatka Mustesuodattimen vuodatus (tarpeen ilman poistamiseksi uudesta suodattimesta).
  11. Siirry käyttäjäpaneelin ylläpitotehtävät-osioon.

    Napsauta tehtävän [Valmis]-painiketta.
