Bu bölüm, Arizona 6100 XTHF Mark II series yazıcınızı çalıştırırken maksimum güvenlik sağlamak için uyulması gereken iki ilke seti içerir. İlk dizi, operatörün yaralanmasını önlemek için yapmamanız gereken negatif örnekleri kullanmaktadır. İkinci prensip dizisi, yazıcının kullanımın fıtratında olan bazı riskleri göstermektedir. Bunlar, operatör için olası tehlikeler oluşturan durumlar veya fiziksel unsurlardır, ancak değiştirilmesi halinde yazıcının kabiliyeti etkilenir. O nedenle bunlar, yazıcıyı kullanırken operatörün farkında olması gereken uyarılar olarak belirtilmiştir.
ÖNEMLİ
Aşağıdaki tabloda verilen fotoğraflar, yazıcınızı çalıştırırken kaçınmanız gereken durumları göstermektedir.
Resimlerdeki bazı etiketler yazıcınızda farklı görünebilir.
|
Kendi Kişisel Güvenliğiniz İçin Aşağıdaki Durumlardan Kaçının |
|
|---|---|
|
 DİKKAT

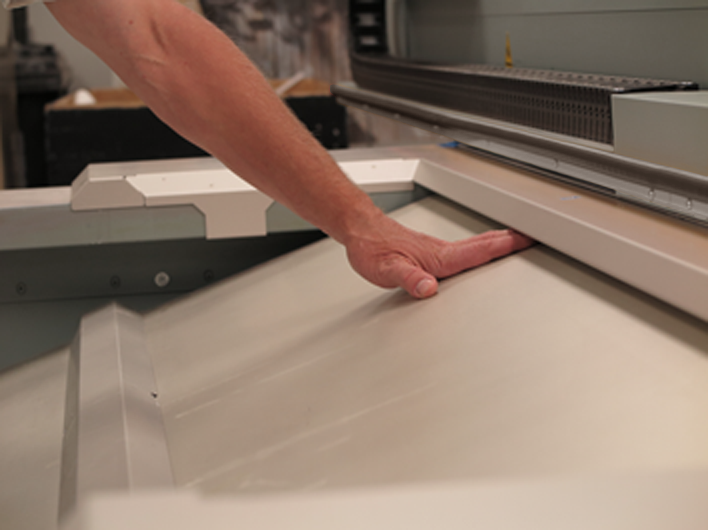

Masayı Temiz Tutun Masa Çalışma Yüzeyini Temiz Tutun. Yalnızca masa üzerinde Baskı için Medya. |
|
UYARI

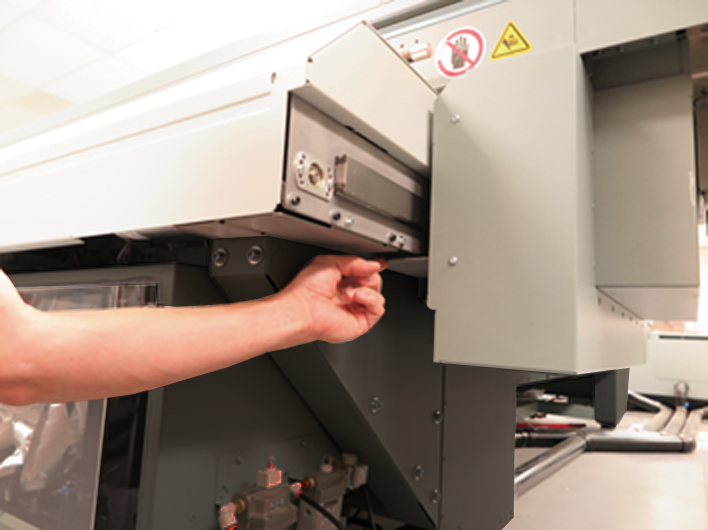

Taşıyıcıyı İtmeyin Taşıyıcıyı dururken ya da hareket halindeyken hiçbir zaman İTMEYİN. |
|
UYARI
Portal'ı İTMEYİN Gantry'yi sabitken veya hareket halindeyken hiçbir zaman itmeyin. |
|
UYARI
Taşıyıcıyı Hareket Ettirmekten Kaçının Kişinizin herhangi bir parçasını Taşıyıcı/Kantar açıklıklarının yakınına YERLEŞTİRMEYİN. |
|
UYARI
Sıcak UV Lambaları Manuel Bakım Kapağı Manuel Bakım yapmak için Açık olduğunda, UV Kürleme Lambası tertibatlarına DOKUNMAYIN. Bu, ısıyı kapattıktan sonra uzun süre muhafaza edebilir. |
|
UYARI
Lamba Gruplarına Dokunmayın Manuel Bakım Kapağı Manuel Bakım yapmak için Açıkken, UV Kürleme Lambası tertibatlarına DOKUNMAYIN. Bu, ısıyı kapattıktan sonra uzun süre muhafaza edebilir. |
|
UYARI
Kesme Tehlikesi Bakım Kapısının Kapatılması Manuel Bakım Kapağını kapatırken parmaklarınızı makasa kaptırmamaya dikkat edin. Bu alana yazıcının önünden ve arkasından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Bir Kullanıcının eli veya parmakları Kesme Tehlikesi tarafından yakalanabilir. |
|
UYARI
UV ve Mürekkep Buharı Tehlikesi Baskı Yüksekliği Uyarısı: Aşırı Yazdırma Boşluğu ile bir yazdırma başlatmayın. Bu, aşırı UV ve Mürekkep Sisi Emisyonlarına neden olur. |
|
UYARI
Kablo Hattından Uzak Durun Elinizin veya kolunuzun herhangi bir kısmını Kablo Kanalına YERLEŞTİRMEYİN. |
|
UYARI
Lamba ve Taşıma Tamponundan Kaçının Elinizi veya parmaklarınızı UV Kürleme Lambası kafası ile Taşıyıcı Çarpışma Tamponu arasına UZATMAYIN veya yerleştirmeyin. |
|
UYARI
Yazdırırken Ellerinizi Uzak Tutun Yazdırma sırasında makinenin altına uzanmayın. Makinenin her iki yanında bulunan Gantry Tahrik kayışlarının keskin kenarlarından kaçınmaya dikkat edin. |
|
UYARI
Portal Tahrik Kayışlarından Kaçının Yazdırma sırasında makinenin altına uzanmayın. Makinenin her iki yanında bulunan Gantry Tahrik kayışlarının keskin kenarlarından kaçınmaya dikkat edin. |
|
UYARI
Portal Sıkışma Noktalarından Kaçının Yazdırma sırasında makinenin altına uzanmayın. Makinenin dört köşesinde bulunan Gantry Drive ve uç plakalarının sıkışma noktalarından kaçınmaya dikkat edin. Bu alana Yüksek Akışlı Vakum olsun ya da olmasın yazıcının yanlarından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasında hareketin ve adım boyutunun küçük olması beklense de, özellikle yüksek hızda/serbest dönen medya hareketi sırasında Kullanıcının parmakları Sıkışma Tehlikesi tarafından yakalanabilir. |
|
UYARI
AMS Kapağından Kaçının Otomatik Bakım İstasyonu kapağına DOKUNMAYIN |
|
UYARI
AMS Kapağından Kaçının Otomatik Bakım İstasyonu kapağına her iki ucundan da DOKUNMAYIN. |
|
UYARI
Eller Kapalı Gantry Uç Plakaları Ellerinizi portal uç plakalarının yakınına KOYMAYIN |
|
UYARI
Eller Kapalı Gantry Uç Plakaları Ellerinizi her iki uçtaki portal uç plakalarının yakınına KOYMAYIN. |
|
UYARI
Portal Kirişinden Kaçının - Ezilme Tehlikesi Herhangi bir nedenle Portal Kirişlerinin altına UZANMAYIN. |
|
UYARI
Sıkışma Tehlikesi Parmaklarınızı gösterilen yerlere YERLEŞTİRMEYİN. Sıkışma Tehlikesi. |
|
UYARI
Sıkışma Tehlikesi Parmaklarınızı gösterilen yerlere YERLEŞTİRMEYİN. Sıkışma Tehlikesi. |
|
UYARI
Isı Tehlikesi Masa Vakum Pompalarının altına UZANMAYIN. Termal Tehlike mevcut, sıcak yüzeyler yanabilir. |
|
UYARI
Yüksek Riskli Ezilme Tehlikesi. Ellerinizi veya parmaklarınızı makinenin herhangi bir yerinde Gantry raylarının altına KOYMAYIN. |
|
UYARI
Yüksek Riskli Ezilme Tehlikesi. Ellerinizi veya parmaklarınızı makinenin herhangi bir yerinde Gantry raylarının altına KOYMAYIN. |
|
UYARI
Yüksek Riskli Ezilme Tehlikesi. Ellerinizi veya parmaklarınızı makinenin etrafındaki herhangi bir yerde Gantry raylarının altına KOYMAYIN |
|
UYARI
Yüksek Riskli Ezilme Tehlikesi. Ellerinizi veya parmaklarınızı makinenin herhangi bir yerinde Gantry raylarının altına KOYMAYIN. |
|
UYARI
Kablo Hattı Dolanma Tehlikesi. Bu konumda elinizi Portal Kirişinin üzerine KOYMAYIN. |
|
UYARI
Keskin Kenarlardan Kaçının Portal Kirişlerinin üzerinden Baskı Kafası Alanına UZANMAYIN. Çelik tahrik kayışı ile temastan kaçının. Kenarları keskin. |
|
UYARI
Ezilme Tehlikesi Portal Kirişlerinin üzerinden Baskı Kafası Alanına UZANMAYIN. Herhangi bir nedenle Portal Kirişlerinin altına uzanmaktan kaçının. |
|
UYARI
Ezilme Tehlikesi Portal Kirişlerinin üzerinden Baskı Kafası Alanına UZANMAYIN. Taşıyıcı Çarpışma Tamponunun altına uzanmaktan kaçının. |
|
UYARI
Kesilme Tehlikesi Portal Kirişlerinin üzerine veya Baskı Kafası Alanına UZANMAYIN. |
|
UYARI
Sıkışma Tehlikesi Ellerinizi veya vücudunuzun herhangi bir parçasını Portal Kirişlerinin üzerine KOYMAYIN.
|
|
UYARI
Kablo Hattı Dolanma Tehlikesi Bu konumda elinizi E-Box üzerine KOYMAYIN. |
|
UYARI
Şok Tehlikesi Makineyi ikinci bir Bonding bağlantısı olmadan ÇALIŞTIRMAYIN. Makine yüksek kaçak yapan bir cihazdır. Güç bağlantısı beklenmedik bir şekilde kesilirse Şok Tehlikesi oluşabilir.
|
. . |
UYARI
Engelleri Kaldırın Makineyi önerilen çalışma alanında herhangi bir engel varken ÇALIŞTIRMAYIN. |
. . |
UYARI
Engellerden Kaçının Makineyi önerilen çalışma alanında herhangi bir engel varken ÇALIŞTIRMAYIN. |
Arizona yazıcınız, operatör güvenliğini tehlikeye atabilecek makine bileşenlerini ve işletim prosedürlerini minimuma indirecek şekilde tasarlanmıştır. Ancak bazı makine operasyonlarının işlevlerinin sağlanması için bazı tavizler verilmesi gerekmektedir. Aşağıdaki tablo, önlenemeyen tehlikelerden bazılarını göstermektedir. Operatörün olası risklerin farkında olmasını sağlayarak bu yazıcının çalıştırılmasında maksimum güvenlik sağlamayı umuyoruz.
Dikkat: bir yazdırma işinin gönderilmesi ile kızak hareketinin başlaması arasında bir süre farkı olabilir, çünkü öncelikle UV lambasının ısınması gerekir. Hareket, yazdırma işi gönderildikten bir kaç dakika sonra başlayabilir.
|
Önlenemeyen Risk Alanı |
Tehlike |
|---|---|
|
UYARI
Mürekkep Sisi Tehlikesi Taşıma Yüksekliği aşırı olabilir. Bu, aşırı UV ve Mürekkep Sisi Emisyonlarına neden olur. |
|
|
UYARI
Taşıyıcıyı Hareket Ettirmekten Kaçının Taşıyıcı hızla hareket eder ve yaralanmaya neden olabilir. Acil Durum Durdurucuları ve Portal Kirişlerindeki Uzun Anlamlı Kenarlar bu hareketi durduracaktır. |
|
|
UYARI
Yüksek Riskli Ezilme / Sıkışma Tehlikesi Tabla ve kızak, yüksek bir ezilme/sıkışma riski oluşturur. Gantri Z Ekseni hareketi, vücut parçaları sıkışırsa yaralanmaya neden olabilir. Acil Durum Durdurucuları ve Portal Kirişlerindeki Uzun Anlamlı Kenarlar bu hareketi durduracaktır. |
|
|
UYARI
Gantry Hareket Tehlikesi Gantry çoğu zaman yavaş hareket eder, ancak beklenmedik zamanlarda hızlı hareket edebilir. Bunun çok büyük bir kütlesi vardır ve bir insanı devirebilir. Acil Durum Durdurucuları ve Portal Kirişlerindeki Uzun Anlamlı Kenarlar bu hareketi durduracaktır. |
|
|
UYARI
Taşıyıcı Dikey Hareketi Sıkışma Tehlikesi Operatörün taşıyıcının dikey aşağı doğru kuvvetine doğrudan erişimine izin verilerek Yüksek Riskli ezilme tehlikeleri yaratılır. Acil Durum Durdurucuları ve Portal Kirişlerindeki Uzun Anlamlı Kenarlar bu hareketi durduracaktır. |
|
|
UYARI
Yüksek Riskli Ezilme Tehlikesi Yüksek Riskli ezilme tehlikeleri, operatörün en yüksek konumdayken ve baskı yaparken taşıyıcının dikey aşağı doğru kuvvetine doğrudan erişmesine izin verilerek oluşturulur. Acil Durum Durdurucuları ve Portal Kirişlerindeki Uzun Anlamlı Kenarlar bu hareketi durduracaktır. |
|
|
UYARI
Yüksek Riskli Ezilme ve Termal Tehlike Orta bakım paneli indirildiğinde operatörün taşıyıcıya doğrudan erişimine izin verilerek Yüksek Riskli Ezilme Tehlikeleri ve Termal Tehlikeler oluşturulur. Bu panel indirildiğinde Hareket Motorlarının bağlantısı donanım aracılığıyla kesilir. |
|
|
UYARI
Ezilme Tehlikesi Orta riskli ezilme tehlikeleri hizalama pimleri ve portal rayları tarafından oluşturulur. |
|
|
UYARI
Gözenekli Ortam Seçeneği Vakum Tablosunda Kesme Tehlikesi Arizona 61x0 XTHF Mark II 25 mm/1 inç yüksekliğinde bir kaplamaya sahiptir. Bu, Z Ekseninin çalışma aralığını 50 mm/2 inçten düşürür ve birkaç ek Kesme Tehlikesi yaratır. Alana kolayca erişilebilir ve operatör tarafından normal kullanım sırasında erişilebilir. Normal baskı sırasında baskı sırasındaki hareket ve adım boyutunun küçük olması beklense de, özellikle daha yüksek hız/serbest dönüşlü gantri hareketi sırasında Kullanıcı hazırlıksız yakalanabilir. |
|
|
UYARI
Masa Bakım İstasyonu Ucunda Kesme Tehlikesi. Bu alana Arizona 61x0 XTHF Mark II 'un ön ve arka tarafından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasında hareketin ve adım boyutunun küçük olması beklense de, özellikle yüksek hızda/serbest dönen medya hareketi sırasında Kullanıcının eli veya parmakları Kesme Tehlikesi tarafından yakalanabilir. |
|
|
UYARI
Masa Bakım İstasyonu Ucunda Kesme Tehlikesi. Bu alana Arizona 61x0 XTHF Mark II 'un ön ve arka tarafından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasında hareketin ve adım boyutunun küçük olması beklense de, özellikle yüksek hızda/serbest dönen medya hareketi sırasında Kullanıcının eli veya parmakları Kesme Tehlikesi tarafından yakalanabilir. |
|
|
UYARI
Masa Bakım İstasyonu Ucunda Sıkışma Tehlikesi. Bu alana Arizona 61x0 XTHF Mark II 'un önünden ve arkasından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. |
|
|
UYARI
Masa Bakım İstasyonu Ucunda Kesme Tehlikesi. Bu alana Arizona 61x0 XTHF Mark II 'nin önünden ve arkasından kolayca erişilebilir ve muhtemelen bir operatör tarafından normal kullanım sırasında erişilebilir. Bir operatörün eli veya parmakları Kesme Tehlikesi tarafından yakalanabilir. |
|
|
UYARI
Arizona 61x0 XTHF Mark II Masasında Takılma Tehlikesi Bu alana Vakum Tablasının arkasından kolayca erişilebilir ve normal kullanım sırasında bir operatör tarafından erişilebilir. Bir Kullanıcı Yolculuk Tehlikesi tarafından gafil avlanabilir. |
|
|
UYARI
Arizona 61x0 XTHF Mark II Masa Ucunda Kesme Tehlikesi Bu alana Yüksek Akışlı Vakum özelliği olsun ya da olmasın yazıcının yan taraflarından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasında hareketin ve adım boyutunun küçük olması beklense de, özellikle yüksek hızda/serbest dönen medya hareketi sırasında Kullanıcının parmakları Kesme Tehlikesi tarafından yakalanabilir. |
|
|
UYARI
Vakum Tablası Altında Sıkışma Tehlikesi Taşıyıcı Ev Ucu Bu alana Yüksek Akışlı Vakum olsun ya da olmasın yazıcının yanlarından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasında hareketin ve adım boyutunun küçük olması beklense de, özellikle yüksek hızda/serbest dönen medya hareketi sırasında bir Kullanıcının parmakları Sıkışma Tehlikesi tarafından yakalanabilir. |
|
|
UYARI
Yüksek Akışlı Vakum Tablası ile Ortam Altında Sıkışma Tehlikesi Bu alana, Yüksek Akışlı Vakumlu veya Vakumsuz 6100 serisi yazıcının yanlarından kolayca erişilebilir ve muhtemelen normal kullanım sırasında bir operatör tarafından erişilebilir. Baskı sırasındaki hareket ve adım boyutunun küçük olması beklense de, operatörün vücut parçaları, özellikle daha yüksek hızda/serbest dönen medya hareketi sırasında Sıkışma Tehlikesi tarafından yakalanabilir. |
|
