Ozaveščanje o varnosti

Uvod

To poglavje vsebuje dva sklopa načel, ki jih je treba upoštevati, da bi zagotovili največjo varnost pri uporabi tiskalnika Arizona 6100 XTHF Mark II series . Prvi nabor prikazuje negativne primere in vam kaže stvari, ki se jim morate zaradi preprečitve poškodb uporabnika izogniti. Drugi nabor načel ilustrira nekatere od preostalih tveganj, ki so sestavni del dela s tiskalnikom. To so okoliščine ali fizikalni vidiki tiskalnika, ki lahko predstavljajo možno nevarnost za uporabnika, vendar bi bile ob njihovi spremembi ogrožene sposobnosti tiskalnika. Prav zato opozarjamo nanje, saj se jih mora uporabnik med delom s tiskalnikom zavedati.

POMEMBNO

Fotografije v naslednji tabeli ilustrirajo preostala tveganja, ki se jim morate med delom z vašim tiskalnikom izogibati.

Nekatere nalepke na slikah so na vašem tiskalniku morda videti drugače.

Okoliščine in dejanja, ki se jim morate izogibati.

Tabela 1. Kako NE uporabljati tiskalnika
Tem okoliščinam se zaradi svoje osebne varnosti izogibajte.

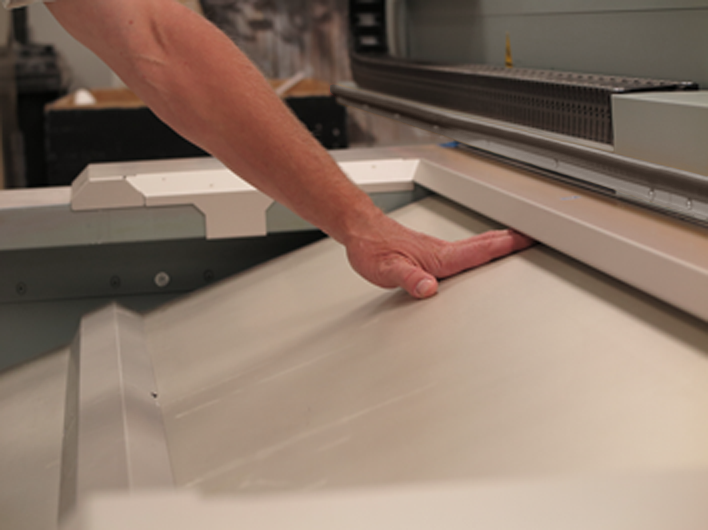

	PREVIDNO Naj bo miza čista Delovna površina mize naj bo prosta. Mediji za tiskanje samo na mizi.
	OPOZORILO Ne potiskajte vozička Nikoli ne potiskajte vozička, ko stoji ali ko se premika.
	OPOZORILO Ne potiskajte portala Nikoli ne potiskajte portala, ko stoji ali ko se premika.
	OPOZORILO Izogibajte se premikanju vozička Ne približujte nobenega dela telesa odprtinam za voziček/portal.
	OPOZORILO Vroče UV-svetilke Ko so vrata za ročno vzdrževanje odprta, se pri ročnem vzdrževanju NE dotikajte sklopov žarnic za utrjevanje UV-žarkov. Ta lahko po izklopu še dolgo časa ohranja toploto.
	OPOZORILO Ne dotikajte se sklopov svetilk Ko so vrata za ročno vzdrževanje odprta, se pri ročnem vzdrževanju NE dotikajte sklopov žarnic za utrjevanje UV-žarkov. Ta lahko po izklopu še dolgo časa ohranja toploto.
	OPOZORILO Nevarnost striženja pri zapiranju vrat za vzdrževanje Pri zapiranju vrat za ročno vzdrževanje pazite, da si ne zataknete prstov v škarje. Območje je lahko dostopno na sprednjem in zadnjem delu tiskalnika in upravljavec do njega verjetno dostopa med običajno uporabo.Območje je lahko dostopno na sprednjem in zadnjem delu tiskalnika in upravljavec do njega verjetno dostopa med običajno uporabo. Uporabnikova roka ali prsti se lahko ujamejo v strižno nevarnost.
	OPOZORILO Nevarnost UV-žarkov in črnilne meglice Opozorilo o višini tiskanja: NE sprožite tiskanja s prevelikim razmikom med tiskanjem. To povzroča prekomerno oddajanje UV-žarkov in črnilne meglice.
	OPOZORILO Izogibajte se kabelski progi V kabelsko žičnico NE vstavljajte nobenega dela dlani ali roke.
	OPOZORILO Izogibanje svetilki in odbijaču vozička NE segajte z roko ali prsti med glavo svetilke za utrjevanje UV-žarkov in odbijač vozička.
	OPOZORILO Med tiskanjem držite roke stran Med tiskanjem NE segajte pod napravo. Pazite, da se izognete ostrim robovom pogonskih jermenov portala, ki so na obeh straneh stroja.
	OPOZORILO Izogibajte se pogonskim jermenom portalov Med tiskanjem NE segajte pod napravo. Pazite, da se izognete ostrim robovom pogonskih jermenov portala, ki so na obeh straneh stroja.

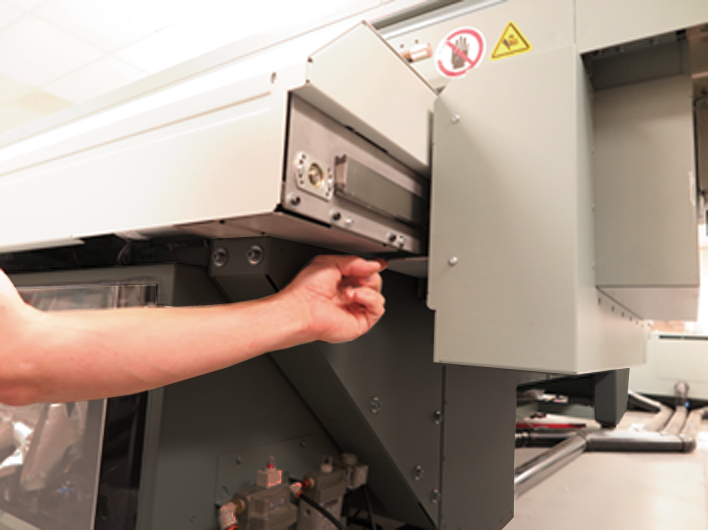

	OPOZORILO Izogibajte se točkam stisnjenosti portala Med tiskanjem NE segajte pod napravo. Pazite, da se izognete točkam prijemanja pogona portala in končnih plošč, ki so na vseh štirih vogalih stroja. To območje je lahko dostopno na straneh tiskalnika z vakuumom z visokim pretokom ali brez njega, operater pa do njega verjetno dostopa med normalno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, bi se lahko prsti uporabnika ujeli v nevarnost stiska, zlasti med gibanjem medija z večjo hitrostjo/svobodnim vrtenjem.
	OPOZORILO Izogibajte se pokrovu AMS NE dotikajte se pokrova postaje za samodejno vzdrževanje
	OPOZORILO Izogibajte se pokrovu AMS Ne dotikajte se pokrova postaje za samodejno vzdrževanje na nobenem koncu.
	OPOZORILO Končne plošče za portale z odklopljenimi rokami Ne približujte rok končnim ploščam portala
	OPOZORILO Končne plošče za portale z odklopljenimi rokami Ne približujte rok končnim ploščam portala na obeh koncih.
	OPOZORILO Izogibajte se portalnemu nosilcu - nevarnost združitve Ne segajte pod portalne nosilce iz kakršnegakoli razloga.
	OPOZORILO Nevarnost uščipa Na prikazana mesta NE nameščajte prstov. Nevarnost uščipa.
	OPOZORILO Nevarnost uščipa Na prikazana mesta NE nameščajte prstov. Nevarnost uščipa.
	OPOZORILO Nevarnost vročine NE segajte pod namizne vakuumske črpalke. Toplotna nevarnost, vroče površine se lahko opečejo.
	OPOZORILO Nevarnost zdrsa z visokim tveganjem. Nikjer okoli stroja ne polagajte rok ali prstov pod portalne tirnice.
	OPOZORILO Nevarnost zdrsa z visokim tveganjem. Nikjer okoli stroja ne polagajte rok ali prstov pod portalne tirnice.
	OPOZORILO Nevarnost zdrsa z visokim tveganjem. Nikjer okoli stroja ne polagajte rok ali prstov pod portalne tirnice
	OPOZORILO Nevarnost zdrsa z visokim tveganjem. Nikjer okoli stroja ne polagajte rok ali prstov pod portalne tirnice.
	OPOZORILO Nevarnost zapletanja v kabelsko stezo. Na tem mestu NE polagajte rok na portalni nosilec.
	OPOZORILO Izogibajte se ostrim robovom NE segajte čez gantryje v območje tiskalne glave. Izogibajte se stiku z jeklenim pogonskim jermenom. Robovi so ostri.
	OPOZORILO Nevarnost združitve NE segajte čez gantryje v območje tiskalne glave. Iz kakršnega koli razloga ne segajte pod portalne nosilce.
	OPOZORILO Nevarnost združitve NE segajte čez gantryje v območje tiskalne glave. Ne segajte pod odbijač.
	OPOZORILO Nevarnost rezanja NE segajte čez gantri nosilce ali v območje tiskalne glave.
	OPOZORILO Nevarnost uščipa Na portalne nosilce NE polagajte rok ali drugih delov telesa.
	OPOZORILO Nevarnost zapletanja kabelske proge Na tem mestu NE polagajte rok na napravo E-Box.
	OPOZORILO Nevarnost udara Naprave NE uporabljajte brez drugega priključka Bonding. Stroj je naprava z visoko stopnjo puščanja. Pri nepričakovani prekinitvi napajanja lahko nastane nevarnost udara.
. .	OPOZORILO Odstranite ovire Na predlaganem delovnem območju NE uporabljajte stroja z ovirami.
. .	OPOZORILO Izogibanje oviram Ne uporabljajte stroja, če je na predlaganem delovnem območju kakršna koli ovira.

Preostala varnostna tveganja

Vaš tiskalnik Arizona je konstruiran tako, de je število strojnih delov in delovnih postopkov, ki bi lahko ogrozili varnost uporabnika, kar najmanjše. Ker pa je potrebno ohraniti nekatere operacije in funkcionalnost stroja, so nujni določeni kompromisi. V naslednji tabeli so prikazana ta preostala tveganja. Upamo, da bomo z ozaveščenjem uporabnika o možnih tveganjih poskrbeli za kar največjo varnost pri uporabi tega tiskalnika.

Pozor: med ukazom za izvedbo tiskalnega naloga in trenutkom, ko se začne voziček dejansko premikati, lahko mine kar nekaj časa, saj se morajo UV-svetilke najprej segreti. Gibanje se lahko začne šele nekaj minut po pošiljanju tiskalnega naloga.

Tabela 2. Preostala tveganja tiskalnika Arizona
Področje preostalega tveganja	Tveganje
OPOZORILO Nevarnost meglice črnila Višina vozička je lahko prevelika. To povzroča prekomerno oddajanje UV-žarkov in črnilne meglice.
OPOZORILO Izogibajte se premikanju vozička Voziček se hitro premika in lahko povzroči poškodbe. To gibanje bodo zaustavili zasilni zaporniki in dolgi zaznavni robovi na nosilcih portala.
OPOZORILO Visoko tveganje zdrobitve/nevarnost udarcev Miza in portal predstavljata veliko nevarnost za drobljenje/stisnjenje. Gibanje portala po osi Z lahko povzroči poškodbe, če se v njem ujamejo deli telesa. To gibanje bodo zaustavili zasilni zaporniki in dolgi zaznavni robovi na nosilcih portala.
OPOZORILO Nevarnost premikanja portalov Gantry se večinoma premika počasi, vendar se lahko v nepričakovanih trenutkih premika hitro. Ta ima veliko maso in lahko človeka prevrne. Za zaustavitev tega gibanja poskrbijo zavore v sili in dolgi zaznavni robovi na nosilcih portala.
OPOZORILO Navpično premikanje vozička - nevarnost stisnjenja Nevarnost zdrsa z visokim tveganjem nastane, če je upravljavcu omogočen neposreden dostop do navpične navzdol usmerjene sile vozička. Za zaustavitev tega gibanja poskrbijo zavore v sili in dolgi zaznavni robovi na nosilcih portala.
OPOZORILO Nevarnost zdrsa z visokim tveganjem Nevarnost zdrsa z visokim tveganjem nastane, če je upravljavcu omogočen neposreden dostop do navpične navzdol usmerjene sile vozička, ko je ta v najvišjem položaju in ko tiska. To gibanje bodo zaustavili zasilni zaporniki in dolgi zaznavni robovi na nosilcih portala.
OPOZORILO Visoka nevarnost zdrsa in toplotna nevarnost Nevarnosti z visokim tveganjem zdrsa in toplotne nevarnosti nastanejo, ker je upravljavcu omogočen neposreden dostop do vozička, ko je sredinska plošča za vzdrževanje spuščena. Motorji za gibanje se odklopijo s strojno opremo, ko je ta plošča spuščena.
OPOZORILO Nevarnost združitve Nevarnost zdrsa s srednjo stopnjo tveganja povzročajo poravnalni čepi in tirnice portala.
OPOZORILO Nevarnost striženja pri poroznih medijih Možnost vakuumske mize Spletna stran Arizona 61x0 XTHF Mark II je prekrita s 25 mm/1 palec visokim prekrivalom. S tem se delovno območje osi Z zmanjša s 50 mm/2 palca in povzroči nekaj dodatnih nevarnosti striženja. Območje je lahko dostopno in upravljavec do njega dostopa med običajno uporabo. Čeprav se pričakuje, da sta gibanje in velikost koraka med tiskanjem med običajnim tiskanjem majhna, lahko uporabnika presenetijo, zlasti med gibanjem portala z večjo hitrostjo/prostim odgonom.
OPOZORILO Nevarnost striženja na koncu postaje za vzdrževanje mize. Območje je lahko dostopno na sprednji in zadnji strani Arizona 61x0 XTHF Mark II in do njega lahko operater dostopa med normalno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, lahko strižna nevarnost ujame uporabnikovo roko ali prste, zlasti med gibanjem medija z višjo hitrostjo/svobodnim odvijanjem.
OPOZORILO Nevarnost striženja na koncu postaje za vzdrževanje mize. Območje je lahko dostopno na sprednji in zadnji strani Arizona 61x0 XTHF Mark II in do njega lahko operater dostopa med normalno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, lahko strižna nevarnost ujame uporabnikovo roko ali prste, zlasti med gibanjem medija z višjo hitrostjo/svobodnim odvijanjem.
OPOZORILO Nevarnost uščipa na koncu postaje za vzdrževanje mize. Območje je lahko dostopno na sprednjem in zadnjem delu spletne strani Arizona 61x0 XTHF Mark II in do njega lahko upravljavec dostopa med normalno uporabo.
OPOZORILO Nevarnost striženja na koncu postaje za vzdrževanje mize. Območje je lahko dostopno na sprednji in zadnji strani spletnega mesta Arizona 61x0 XTHF Mark II in je verjetno, da bo do njega med običajno uporabo dostopal operater.Območje je lahko dostopno na sprednji in zadnji strani tiskalnika in je verjetno, da bo do njega med običajno uporabo dostopal operater. Nevarnost striženja lahko ujame roko ali prste upravljavca.
OPOZORILO Nevarnost spotikanja pri mizi Arizona 61x0 XTHF Mark II To območje je lahko dostopno na zadnji strani vakuumske mize in do njega običajno dostopa operater med normalno uporabo. Uporabnika lahko nevarnost izleta preseneti.
OPOZORILO Nevarnost striženja na koncu mize Arizona 61x0 XTHF Mark II To območje je lahko dostopno na straneh tiskalnika z ali brez funkcije visokotlačnega vakuuma in do njega lahko operater dostopa med normalno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, lahko strižna nevarnost ujame prste uporabnika, zlasti med gibanjem medija z večjo hitrostjo/svobodnim vrtenjem.
OPOZORILO Nevarnost uščipa pod koncem vakuumske mize Home End To območje je lahko dostopno na straneh tiskalnika z vakuumom z visokim pretokom ali brez njega, operater pa do njega verjetno dostopa med normalno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, bi se lahko prsti uporabnika ujeli v nevarnost stiska, zlasti med gibanjem medija z večjo hitrostjo/svobodnim vrtenjem.
OPOZORILO Nevarnost ujetosti pod medij z vakuumsko mizo z visokim pretokom Območje je lahko dostopno ob straneh tiskalnika serije 6100 z ali brez vakuuma za visok pretok in do njega lahko operater dostopa med običajno uporabo. Čeprav sta gibanje in velikost koraka med tiskanjem predvidoma majhna, lahko del telesa upravljavca zajame nevarnost ujetja, zlasti med gibanjem medija z višjo hitrostjo/svobodnim odvijanjem.
