Bezpečnostné povedomie

Úvod

Táto časť obsahuje dva súbory zásad, ktoré je potrebné dodržiavať na zaistenie maximálnej bezpečnosti pri prevádzke tlačiarne Arizona 6100 XTHF Mark II series . Prvá sada používa záporných príkladov na zobrazenie vecí, ktorým sa treba vyhnúť, aby ste predišli zraneniu obsluhy. Druhá sada zásad ilustruje niektoré zvyškové riziká, ktoré sú spojené s prevádzkou tlačiarne. Jedná sa o situácie alebo fyzické aspekty tlačiarne, ktoré môžu predstavovať potenciálne nebezpečenstvo pre operátora, ale mohli by ohroziť možnosti tlačiarne, ak by boli zmenené. Preto sú uvedené ako bezpečnostné opatrenie, ktoré si musí obsluha uvedomiť pri používaní tlačiarne.

DÔLEŽITÉ

Fotografie v nasledujúcej tabuľke znázorňujú situácie, ktorým sa treba vyhnúť pri používaní vašej tlačiarne.

Niektoré štítky na obrázkoch môžu na vašej tlačiarni vyzerať inak.

Situácie a činnosti, ktorým sa treba vyhnúť

Tabuľka 1. Ako tlačiareň nepoužívať
Vyhnite sa týmto situáciám kvôli osobnej bezpečnosti

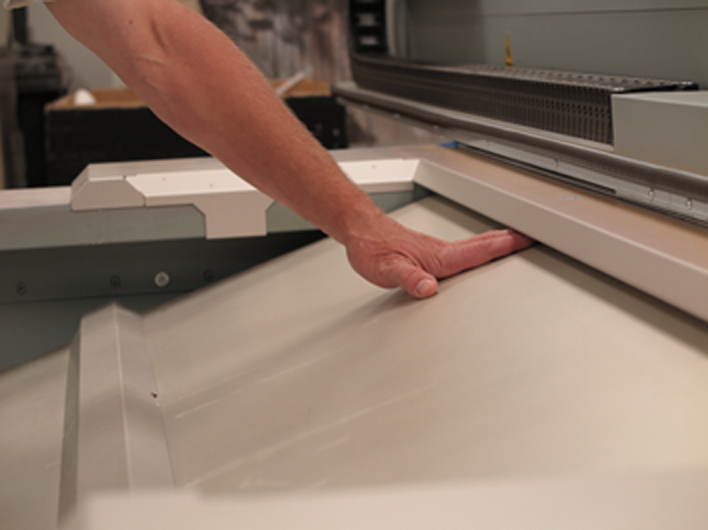

	UPOZORNENIE Udržujte stôl čistý Udržujte pracovnú plochu stola čistú. Médiá na tlač len na stole.
	VAROVANIE Netlačte na vozík Vozík nikdy netlačte, ani keď stojí, ani keď sa pohybuje.
	VAROVANIE Netlačte na portál Na portál nikdy netlačte, ani keď stojí, ani keď sa pohybuje.
	VAROVANIE Vyhnite sa pohyblivému vozíku NEPOKLÁDAJTE žiadnu časť svojej osoby do blízkosti otvorov vozíka/brany.
	VAROVANIE Horúce UV lampy Keď sú dvierka manuálnej údržby otvorené na vykonanie manuálnej údržby, NEDOTÝKAJTE sa zostáv UV vytvrdzovacích lámp. Po vypnutí sa tak môže teplo udržať dlhší čas.
	VAROVANIE Nedotýkajte sa zostáv svetelných zdrojov Keď sú dvierka manuálnej údržby otvorené na vykonanie manuálnej údržby, NEDOTÝKAJTE sa zostáv UV vytvrdzovacích lámp. Po vypnutí sa tak môže teplo udržať dlhší čas.
	VAROVANIE Nebezpečenstvo strihu pri zatváraní dverí na údržbu Dávajte pozor, aby ste si pri zatváraní dvierok na ručnú údržbu nezachytili prsty do nožníc. Oblasť je ľahko prístupná v prednej a zadnej časti tlačiarne a je pravdepodobné, že k nej bude mať obsluha prístup počas bežného používania.Oblasť je ľahko prístupná v prednej a zadnej časti tlačiarne a je pravdepodobné, že k nej bude mať obsluha prístup počas bežného používania. Používateľovi by sa mohla zachytiť ruka alebo prsty v dôsledku nebezpečenstva strihania.
	VAROVANIE Nebezpečenstvo UV žiarenia a atramentovej hmly Upozornenie na výšku tlače: NEINICIUJTE tlač s nadmernou medzerou tlače. To spôsobuje nadmerné emisie UV žiarenia a atramentovej hmly.
	VAROVANIE Nepribližujte sa ku káblovej trati Do káblovej dráhy NEUMIESTŇUJTE žiadnu časť ruky ani ramena.
	VAROVANIE Vyhnite sa svetlu a nárazníku voza NEDOTÝKAJTE sa ani nedávajte ruku alebo prsty medzi hlavu UV vytvrdzovacej lampy a nárazník vozíka.
	VAROVANIE Pri tlači držte ruky ďalej Pri tlači nesiahajte pod zariadenie. Dávajte pozor, aby ste sa vyhli ostrým hranám pásov pohonu portálu, ktoré sa nachádzajú na oboch stranách stroja.
	VAROVANIE Vyhnite sa pásom pohonu portálov Pri tlači nesiahajte pod zariadenie. Dávajte pozor, aby ste sa vyhli ostrým hranám pásov pohonu portálu, ktoré sa nachádzajú na oboch stranách stroja.
	VAROVANIE Vyhnite sa bodom stlačenia portálu Pri tlači nesiahajte pod zariadenie. Dávajte pozor, aby ste sa vyhli bodom stlačenia pohonu portálu a koncovým doskám, ktoré sa nachádzajú vo všetkých štyroch rohoch stroja. Táto oblasť je ľahko prístupná po stranách tlačiarne s vysokoprietokovým vysávačom alebo bez neho a je pravdepodobné, že k nej má obsluha prístup počas bežného používania. Hoci sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, prsty používateľa by sa mohli zachytiť o nebezpečenstvo zovretia, najmä pri vyššej rýchlosti/voľnom pohybe média.
	VAROVANIE Vyhnite sa krytiu AMS Nedotýkajte sa krytu stanice automatickej údržby
	VAROVANIE Vyhnite sa krytiu AMS Nedotýkajte sa krytu stanice automatickej údržby na žiadnom konci.
	VAROVANIE Koncové dosky portálov s vypnutými rukami Nepokladajte ruky do blízkosti koncových dosiek portálu
	VAROVANIE Koncové dosky portálov s vypnutými rukami NEDÁVAJTE ruky do blízkosti koncových dosiek portálu na oboch koncoch.
	VAROVANIE Vyhýbanie sa portálovému nosníku - nebezpečenstvo rozdrvenia V žiadnom prípade nesiahajte pod portálové nosníky.
	VAROVANIE Nebezpečenstvo zovretia NEUMIESTŇUJTE prsty na zobrazené miesta. Nebezpečenstvo zovretia.
	VAROVANIE Nebezpečenstvo zovretia NEUMIESTŇUJTE prsty na zobrazené miesta. Nebezpečenstvo zovretia.
	VAROVANIE Nebezpečenstvo tepla Nesiahajte pod stolové vákuové pumpy. Prítomnosť tepelného nebezpečenstva, horúce povrchy sa môžu popáliť.
	VAROVANIE Nebezpečenstvo vysokého rizika rozdrvenia. Nikde v okolí stroja nedávajte ruky ani prsty pod portálové koľajnice.
	VAROVANIE Nebezpečenstvo vysokého rizika rozdrvenia. Nikde v okolí stroja nedávajte ruky ani prsty pod portálové koľajnice.
	VAROVANIE Nebezpečenstvo vysokého rizika rozdrvenia. Nikde v okolí stroja neumiestňujte ruky ani prsty pod koľajnice portálu
	VAROVANIE Nebezpečenstvo vysokého rizika rozdrvenia. Nikde v okolí stroja nedávajte ruky ani prsty pod portálové koľajnice.
	VAROVANIE Nebezpečenstvo zamotania káblovej dráhy. V tomto mieste NEUMIESTŇUJTE ruku na portálový nosník.
	VAROVANIE Vyhnite sa ostrým hranám NESAHUJTE sa cez portálové nosníky do oblasti tlačovej hlavy. Vyhnite sa kontaktu s oceľovým hnacím remeňom. Hrany sú ostré.
	VAROVANIE Nebezpečenstvo rozdrvenia NESAHUJTE sa cez portálové nosníky do oblasti tlačovej hlavy. Z akéhokoľvek dôvodu nesiahajte pod portálové nosníky.
	VAROVANIE Nebezpečenstvo rozdrvenia NESAHUJTE sa cez portálové nosníky do oblasti tlačovej hlavy. Nesiahajte pod nárazník vozňa.
	VAROVANIE Nebezpečenstvo strihu NEDOTÝKAJTE sa nosníkov portálu ani priestoru tlačovej hlavy.
	VAROVANIE Nebezpečenstvo zovretia Na portálové nosníky NEUMIESTŇUJTE ruky ani iné časti tela.
	VAROVANIE Nebezpečenstvo zamotania káblovej dráhy Na tomto mieste NEUMIESTŇUJTE ruku na E-Box.
	VAROVANIE Nebezpečenstvo nárazu Stroj NEPREPÁJAJTE bez druhého pripojenia Bonding. Stroj je zariadenie s vysokým únikom. Pri neočakávanom odpojení napájania môže vzniknúť nebezpečenstvo úrazu elektrickým prúdom.
. .	VAROVANIE Odstránenie prekážok V navrhovanom pracovnom priestore NEPRACUJTE so žiadnymi prekážkami.
. .	VAROVANIE Vyhnite sa prekážkam V navrhovanom pracovnom priestore NEPRACUJTE so strojom, ak sa v ňom nachádza akákoľvek prekážka.

Zvyškové bezpečnostné riziká

Vaša tlačiareň Arizona je navrhnutá tak, aby minimalizovala súčasti stroja a prevádzkové postupy, ktoré môžu ohroziť bezpečnosť operátora. Avšak na udržanie niektorých operácií a funkčnosti stroja sú potrebné určité kompromisy. Nasledujúca tabuľka dokumentuje niektoré z týchto zvyškových nebezpečenstiev. Dúfame, že tým, že upozorníme operátora na možné riziká, zabezpečíme maximálnu bezpečnosť pri obsluhe tejto tlačiarne.

Upozornenie: môže nastať časové oneskorenie medzi vydaním tlačovej úlohy a začatím pohybu portálu, pretože UV lampy sa musia najskôr zahriať. Pohyb môže začať mnoho minút po odoslaní tlačovej úlohy.

Tabuľka 2. Zvyškové riziká tlačiarne Arizona
Oblasť zvyškových rizík	Nebezpečenstvo
VAROVANIE Nebezpečenstvo atramentovej hmly Výška vozíka môže byť nadmerná. To spôsobuje nadmerné emisie UV žiarenia a atramentovej hmly.
VAROVANIE Vyhnite sa pohyblivému vozíku Vozík sa rýchlo pohybuje a môže spôsobiť zranenie. Núdzové zarážky a dlhé zmyslové hrany na portálových nosníkoch tento pohyb zastavia.
VAROVANIE Vysoké riziko rozdrvenia/nebezpečenstvo úderu Vysoké nebezpečenstvo rozdrvenia/zovretia tvorí stôl a portál. Pohyb portálu v osi Z môže spôsobiť poranenie, ak dôjde k zachyteniu častí tela. Núdzové zarážky a dlhé zmyslové hrany na portálových nosníkoch tento pohyb zastavia.
VAROVANIE Nebezpečenstvo pohybu portálu Portál sa väčšinou pohybuje pomaly, ale v neočakávaných okamihoch sa môže pohybovať rýchlo. Má veľkú hmotnosť a môže človeka prevrátiť. Núdzové zarážky a dlhé zmyslové hrany na portálových nosníkoch tento pohyb zastavia.
VAROVANIE Nebezpečenstvo zovretia pri vertikálnom pohybe vozíka Nebezpečenstvo vysokého rizika rozdrvenia vzniká tým, že obsluha má priamy prístup k vertikálnej sile vozíka smerom nadol. Núdzové zarážky a dlhé zmyslové hrany na portálových nosníkoch tento pohyb zastavia.
VAROVANIE Nebezpečenstvo vysokého rizika rozdrvenia Nebezpečenstvo vysokého rizika rozdrvenia vzniká tým, že obsluha má priamy prístup k vertikálnej sile vozíka smerom nadol, keď je vozík v najvyššej polohe a tlačí. Núdzové zarážky a dlhé zmyslové hrany na portálových nosníkoch tento pohyb zastavia.
VAROVANIE Vysoké riziko rozdrvenia a tepelného ohrozenia Nebezpečenstvo vysokého rizika rozdrvenia a tepelné nebezpečenstvo vznikajú tým, že obsluha má priamy prístup k vozíku, keď je stredový panel údržby spustený. Pohybové motory sa po spustení tohto panela odpojia pomocou hardvéru.
VAROVANIE Nebezpečenstvo rozdrvenia Stredné riziko nebezpečenstva rozdrvenia vytvárajú vyrovnávacie kolíky a portálové koľajnice.
VAROVANIE Nebezpečenstvo šmyku pri poréznych médiách Vákuová tabuľka Stránka Arizona 61x0 XTHF Mark II má prekrytie s výškou 25 mm/1 palec. Tým sa zmenší pracovný rozsah osi Z z 50 mm/2 palce a vznikne niekoľko ďalších nebezpečenstiev strihu. Oblasť je ľahko prístupná a obsluha k nej má prístup počas bežného používania. Hoci sa očakáva, že pohyb a veľkosť kroku počas tlače budú pri bežnej tlači malé, používateľ by mohol byť prekvapený, najmä pri vyššej rýchlosti/voľnom pohybe portálu.
VAROVANIE Nebezpečenstvo strihu na konci stanice údržby stola. Tento priestor je ľahko prístupný v prednej a zadnej časti stránky Arizona 61x0 XTHF Mark II a obsluha k nemu má pravdepodobne prístup počas bežného používania. Aj keď sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, používateľovi by sa mohla do ruky alebo prstov zachytiť nebezpečná šmyková plocha, najmä pri vyššej rýchlosti/voľnom pohybe média.
VAROVANIE Nebezpečenstvo strihu na konci stanice údržby stola. Tento priestor je ľahko prístupný v prednej a zadnej časti stránky Arizona 61x0 XTHF Mark II a obsluha k nemu má pravdepodobne prístup počas bežného používania. Aj keď sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, používateľovi by sa mohla do ruky alebo prstov zachytiť nebezpečná šmyková plocha, najmä pri vyššej rýchlosti/voľnom pohybe média.
VAROVANIE Nebezpečenstvo zovretia na konci stanice údržby stola. Tento priestor je ľahko prístupný v prednej a zadnej časti stránky Arizona 61x0 XTHF Mark II a obsluha k nemu má pravdepodobne prístup počas bežného používania.
VAROVANIE Nebezpečenstvo strihu na konci stanice údržby stola. Táto oblasť je ľahko prístupná v prednej a zadnej časti stránky Arizona 61x0 XTHF Mark II a je pravdepodobné, že k nej bude mať obsluha prístup počas bežného používania. táto oblasť je ľahko prístupná v prednej a zadnej časti tlačiarne a je pravdepodobné, že k nej bude mať obsluha prístup počas bežného používania. Nebezpečenstvo strihania by mohlo zachytiť ruku alebo prsty obsluhy.
VAROVANIE Nebezpečenstvo zakopnutia na stránke Arizona 61x0 XTHF Mark II Tento priestor je ľahko prístupný v zadnej časti vákuového stola a obsluha k nemu má bežný prístup počas bežného používania. Používateľa by mohlo nebezpečenstvo zakopnutia zastihnúť nečakane.
VAROVANIE Nebezpečenstvo strihu na konci stola Arizona 61x0 XTHF Mark II Táto oblasť je ľahko prístupná po stranách tlačiarne s funkciou High Flow Vacuum alebo bez nej a je pravdepodobné, že k nej má obsluha prístup počas bežného používania. Hoci sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, prsty používateľa by mohli byť zachytené nebezpečenstvom strihu, najmä pri vyššej rýchlosti/voľnom pohybe média.
VAROVANIE Nebezpečenstvo stlačenia pod koncom vysávacieho stola Táto oblasť je ľahko prístupná po stranách tlačiarne s vysokoprietokovým vysávačom alebo bez neho a je pravdepodobné, že k nej má obsluha prístup počas bežného používania. Aj keď sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, používateľ by mohol zachytiť prsty o nebezpečenstvo zovretia, najmä pri vyššej rýchlosti/voľnom pohybe média.
VAROVANIE Nebezpečenstvo zachytenia pod médiami s vysokoprietokovým vákuovým stolom Táto oblasť je ľahko prístupná po stranách tlačiarne série 6100 s vákuom alebo bez vákua s vysokým prietokom a je pravdepodobné, že k nej má obsluha prístup počas bežného používania. Hoci sa očakáva, že pohyb a veľkosť kroku počas tlače budú malé, časti tela operátora by mohli byť zachytené nebezpečenstvom zachytenia, najmä počas pohybu médií s vyššou rýchlosťou/voľným pohybom.
