Ohutusalane teadlikkus

Introduction

See jaotis sisaldab kahte põhimõtet, mida tuleb järgida, et tagada maksimaalne ohutus printeri Arizona 6100 XTHF Mark II series kasutamisel. Esimeses rühmas kasutatakse negatiivseid näiteid, et näidata, millest tuleb hoiduda, et operaator end ei vigastaks. Teises käitumisjuhiste rühmas tõstetakse esile mõningaid jääkohte, mis kaasnevad paratamatult printeri kasutamisega. Need on printeriga seotud olukorrad või füüsilised aspektid, mis võivad kujutada operaatorile potentsiaalset ohtu, kuid kõrvaldamisel halvendavad printeri kasutusvõimalusi. Seetõttu on need toodud operaatorit ettevaatusele kutsuvate näidetena, mida operaator peab teadma printeri kasutamisel.

IMPORTANT

Fotod allolevas tabelis selgitavad olukordi, mida tuleb vältida printeri kasutamisel.

Mõned piltidel olevad etiketid võivad teie printeril välja näha teistsugused.

Olukorrad ja tegevused, mida tuleb vältida

Table 1. Kuidas EI tohi printerit kasutada
Oma ohutuse tagamiseks vältige alltoodud olukordi

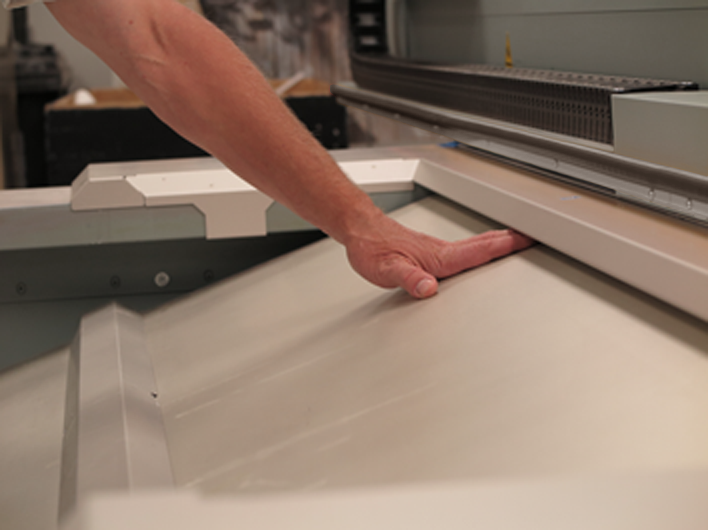

	CAUTION Hoidke laud puhtana Hoidke laua tööpind puhas. Meediumid ainult trükkimiseks laual.

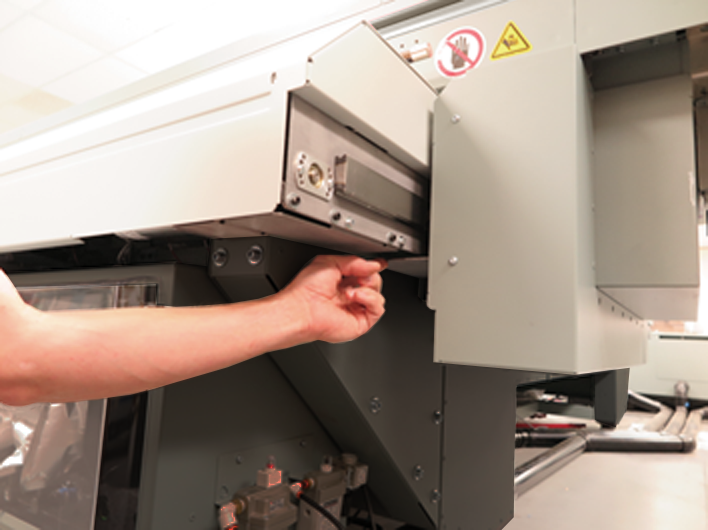

	WARNING Ärge lükake vankrit ÄRGE Lükake vankrit mitte kunagi, ei seisva ega liikuva vankri puhul.
	WARNING ÄRGE lükake Gantryd Ärge lükake portaali mitte kunagi, ei paigal ega liikudes.
	WARNING Vältida liikuvat vagunit ÄRGE asetage ühtegi oma kehaosa vankri/portali avade lähedusse.
	WARNING Kuumad UV-lambid Kui manuaalse hoolduse teostamiseks on manuaalse hoolduse uks avatud, ärge puudutage UV-valgustusseadmeid. See võib säilitada soojust pikka aega pärast väljalülitamist.
	WARNING Ärge puudutage laternakomplekte Kui manuaalse hoolduse teostamiseks on manuaalse hoolduse uks avatud, ärge puudutage UV-valgustusseadmeid. See võib säilitada soojust pikka aega pärast väljalülitamist.
	WARNING Lõikeohu sulgemise hooldusuks Olge ettevaatlik, et mitte takerduda sõrmedega lõikesse, kui sulgete käsitsi hoolduse ukse. Printeri esi- ja tagaosa on kergesti ligipääsetav ja sellele alale pääseb tõenäoliselt operaator tavalise kasutamise ajal ligi.Printeri esi- ja tagaosa on kergesti ligipääsetav ja sellele alale pääseb tõenäoliselt operaator tavalise kasutamise ajal ligi. Kasutaja käsi või sõrmed võivad kinni jääda lõikehaardesse.
	WARNING UV- ja tindisudu oht Prindi kõrgus hoiatus: ÄRGE algatage printimist liigse Print Gapiga. See põhjustab liigseid UV- ja tindisuduheitmeid.
	WARNING Hoidke kaablirajatisest eemale ÄRGE asetage ühtegi oma käe või käe osa kaabliraja sisse.
	WARNING Vältida lampi ja vagunitõkkeid ÄRGE ulatage käsi või sõrmed UV-kõvenduslambi pea ja vankri põrkepuksi vahele ega asetage neid sinna.
	WARNING Hoidke käed trükkimise ajal eemal Ärge ulatage printimise ajal seadme alla. Olge ettevaatlik, et vältida masina mõlemal küljel asuvate Gantry Drive rihmade teravaid servi.
	WARNING Vältida portaalajami rihmade kasutamist Ärge ulatage printimise ajal seadme alla. Olge ettevaatlik, et vältida masina mõlemal küljel asuvate Gantry Drive rihmade teravaid servi.
	WARNING Vältida portaali pigistuskohti Ärge ulatage printimise ajal seadme alla. Olge ettevaatlik, et vältida Gantry Drive'i ja lõpp-plaatide pigistuskohti, mis asuvad masina kõigis neljas nurgas. See ala on hõlpsasti ligipääsetav printeri külgedel nii suure vooluhulgaga kui ka ilma selleta ning tõenäoliselt pääseb operaator sellele alale ligi tavapärase kasutamise ajal. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võivad kasutaja sõrmed kinni jääda pigistamisohu alla, eriti suurema kiiruse/ vabakäiguga meediumi liikumise ajal.
	WARNING Vältida AMS-i katet ÄRGE puudutage automaatse hooldusjaama katet
	WARNING Vältida AMS katet ÄRGE puudutage automaatse hooldusjaama kaane kumbagi otsa.
	WARNING Hands Off Gantry lõpp-plaadid ÄRGE asetage oma käsi portaali otsaplaatide lähedusse
	WARNING Hands Off Gantry lõpp-plaadid ÄRGE asetage käsi portaali otsaplaatide lähedusse kummaski otsas.
	WARNING Vältida portaalprofiili - purustusoht ÄRGE ulatage mingil põhjusel portaalipalkide alla.
	WARNING Pinch oht ÄRGE asetage sõrmi näidatud kohtadesse. Pigistamise oht.
	WARNING Pinch oht ÄRGE asetage sõrmi näidatud kohtadesse. Pigistamise oht.
	WARNING Kuumuse oht ÄRGE ulatuge laua vaakumpumpade alla. Olemas termiline oht, kuumad pinnad võivad põletada.
	WARNING Kõrge purustusoht. ÄRGE asetage oma käsi või sõrmi Gantry rööbaste alla kuskil masina ümber.
	WARNING Kõrge purustusoht. ÄRGE asetage oma käsi või sõrmi Gantry rööbaste alla kuskil masina ümber.
	WARNING Kõrge purustusoht. ÄRGE asetage oma käsi või sõrmi Gantry rööbaste alla kuhugi masina ümber
	WARNING Kõrge purustusoht. ÄRGE asetage oma käsi või sõrmi Gantry rööbaste alla kuskil masina ümber.
	WARNING Kaabliraja takerdumisoht. ÄRGE asetage oma kätt selles kohas portaaltala peale.
	WARNING Vältige teravaid servi ÄRGE ulatage üle portaalipalkide trükiplaadi piirkonda. Vältige kokkupuudet terasest veorihmaga. Servad on teravad.
	WARNING Purustusoht ÄRGE ulatage üle portaalipalkide trükiplaadi piirkonda. Vältige mingil põhjusel portaalide alla ulatumist.
	WARNING Purustusoht ÄRGE ulatage üle portaalipalkide trükiplaadi piirkonda. Vältige sõiduki kokkupõrkepõrkesta alla jõudmist.
	WARNING Rebimisvigastuste oht ÄRGE ulatage üle püsttugede või prindipea piirkonda.
	WARNING Pinch oht ÄRGE asetage oma käsi või muid kehaosi portaalipalkidele.
	WARNING Kaabliraja takerdumisoht ÄRGE asetage oma kätt E-Boxile selles kohas.
	WARNING Šokirisk ÄRGE kasutage masinat ilma teise ühenduseta. Masin on suure lekkega seade. Kui vooluühendus ootamatult eemaldatakse, võib tekkida šokirisk.
. .	WARNING Eemaldage takistused ÄRGE kasutage masinat, kui soovitatud tööpiirkonnas on takistusi.
. .	WARNING Vältida takistusi ÄRGE kasutage masinat, kui soovitatud tööpiirkonnas on mõni takistus.

Jääkohud

Teie Arizona printer on konstrueeritud nii, et operaatori ohutust vähendavate seadmeosade ja tööprotseduuride arv oleks minimaalne. Kuid seadme mõningate funktsioonide täitmiseks ja tööks on vajalik teatav kompromiss. Mõned neist jääkohtudest on toodud allolevas tabelis. Teavitades operaatorit võimalikest riskidest loodame, et suudame tagada printeri maksimaalselt ohutu kasutamise.

Ettevaatust! Prinditöö väljastamise ja portaali tegeliku liikumise alguse vahel võib olla ajaline viivitus, kuna esmalt peavad UV-lambid soojenema. Liikumine võib alata mitme minuti möödumisel pärast prinditöö välja saatmist.

Table 2. Arizona printeri jääkohud
Jääkohtude piirkond	Oht
WARNING Tindi udu oht Vankri kõrgus võib olla ülemäärane. See põhjustab liigseid UV- ja tindisuduheitmeid.
WARNING Vältida liikuvat vagunit Vanker liigub kiiresti ja võib põhjustada vigastusi. Hädaolukorra peatused ja püsttugede pikad tundlikud servad peatavad selle liikumise.
WARNING Kõrge purustusrisk / pigistamise oht Laud ja portaal tekitavad kõrge muljumis-/pitsumisohu. Gantry Z-telje liikumine võib põhjustada vigastusi, kui kehaosad jäävad kinni. Hädaolukorra peatused ja püsttugede pikad tundlikud servad peatavad selle liikumise.
WARNING Gantry liikumise oht Gantry liigub enamasti aeglaselt, kuid võib ootamatutel hetkedel liikuda kiiresti. Sellel on palju massi ja see võib inimese ümber lüüa. Hädaolukorra peatused ja püsttugede pikad tundlikud servad peatavad selle liikumise.
WARNING Kelgu vertikaalse liikumise poolt põhjustatav pitsumisoht Kõrge purustusoht tekib, kui operaatorile võimaldatakse otsene juurdepääs vankri vertikaalsele allapoole suunatud jõule. Hädaolukorra peatused ja püsttugede pikad tundlikud servad peatavad selle liikumise.
WARNING Kõrge purustusoht Kõrge purustusoht tekib, kui operaatorile võimaldatakse otsene juurdepääs vertikaalsele allapoole suunatud jõule, kui vanker on kõige kõrgemas asendis ja trükkimisel. Hädaolukorra peatused ja püsttugede pikad tundlikud servad peatavad selle liikumise.
WARNING Kõrge purustusoht ja termiline oht Kõrge purustusohu ja termilise ohu tekitab see, et operaatoril on otsene juurdepääs vankrile, kui keskne hoolduspaneel on alla lastud. Liikumismootorid lülitatakse riistvara abil välja, kui see paneel on alla lastud.
WARNING Purustusoht Keskmise purustusohu tekitavad joondustihvtid ja portaalrööpad.
WARNING Nihkeoht poorsete ainete valiku korral Vaakumtabelis Veebilehel Arizona 61x0 XTHF Mark II on 25 mm/1 tolli kõrgune kattekihi. See vähendab Z-telje tööpiirkonda 50 mm/2 tollist ja tekitab paar täiendavat nihkeohtu. Piirkond on kergesti ligipääsetav ja operaatorile tavapärase kasutamise ajal kättesaadav. Kuigi tavalise trükkimise ajal eeldatakse, et liikumine ja sammu suurus on väike, võib kasutaja olla üllatunud, eriti suurema kiiruse/ vabakäiguga portaali liikumise ajal.
WARNING Lõikeoht laua hooldusjaama otsas. See ala on hõlpsasti ligipääsetav Arizona 61x0 XTHF Mark II esi- ja tagaküljel ning operaator pääseb sinna tõenäoliselt tavalise kasutamise ajal. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võib kasutaja käsi või sõrmed kinni jääda lõikehaardesse, eriti suurema kiiruse/ vabakäigukeskkonna liikumise ajal.
WARNING Lõikeoht laua hooldusjaama otsas. See ala on hõlpsasti ligipääsetav Arizona 61x0 XTHF Mark II esi- ja tagaküljel ning operaator pääseb sinna tõenäoliselt tavalise kasutamise ajal. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võib kasutaja käsi või sõrmed kinni jääda lõikehaardesse, eriti suurema kiiruse/ vabakäigukeskkonna liikumise ajal.
WARNING Kokkupanemise oht laua hooldusjaama lõpus. See ala on kergesti ligipääsetav Arizona 61x0 XTHF Mark II esi- ja tagaküljel ning tõenäoliselt pääseb operaator sinna tavalise kasutamise ajal.
WARNING Lõikeoht laua hooldusjaama otsas. See ala on hõlpsasti ligipääsetav aadressil Arizona 61x0 XTHF Mark II ning sellele pääseb tõenäoliselt ligi tavakasutuse ajal.See ala on hõlpsasti ligipääsetav printeri esi- ja tagaküljel ning sellele pääseb tõenäoliselt ligi tavakasutuse ajal. Operaatori käsi või sõrmed võivad kinni jääda lõikeriista külge.
WARNING Komistamisoht Arizona 61x0 XTHF Mark II laua juures Ala on kergesti ligipääsetav vaakumlaua tagaküljel ja sellele pääseb tavaliselt operaator tavalise kasutamise ajal ligi. Kasutajat võib tabada ootamatult Reisioht.
WARNING Lõikeoht aadressil Arizona 61x0 XTHF Mark II Laua otsas See ala on hõlpsasti ligipääsetav printeri külgedel, nii suure vooluhulga vaakumiga kui ka ilma selleta, ning operaator pääseb sinna tõenäoliselt tavalise kasutamise ajal ligi. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võivad kasutaja sõrmed kinni nihkeohtu sattuda, eriti suurema kiiruse/ vabakäigukeskkonna liikumise ajal.
WARNING Vaakumlaua all olev pigistamise oht Vaakumlaua vankri koduotsas See ala on hõlpsasti ligipääsetav printeri külgedel nii suure vooluhulgaga kui ka ilma selleta ning tõenäoliselt pääseb operaator sellele alale ligi tavapärase kasutamise ajal. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võivad kasutaja sõrmed kinni jääda pigistamisohu alla, eriti suurema kiiruse/ vabakäiguga meediumi liikumise ajal.
WARNING Suure vooluhulgaga vaakumlaua alla sattumise oht meediumi all See ala on hõlpsasti ligipääsetav 6100-seeria printeri külgedel, nii suure vooluhulgaga kui ka ilma vaakumita, ja tõenäoliselt pääseb operaator sellele alale ligi tavapärase kasutamise ajal. Kuigi eeldatavasti on liikumine ja sammu suurus trükkimise ajal väike, võivad operaatori kehaosad sattuda sissetungimisohu alla, eriti suurema kiiruse/ vabakäigukeskkonna liikumise ajal.
