Questo argomento descrive come caricare una bobina supporti nella posizione 1.
NOTA
Per inserire l'albero del supporto di alimentazione nell'anima della nuova bobina supporti, è possibile utilizzare un blocco dell'impugnatura opzionale. È possibile caricare una bobina di carta senza il blocco dell'impugnatura opzionale. Questa procedura descrive entrambe le situazioni.
Prima di caricare una bobina nella stampante:
Accertarsi di aver aggiunto un profilo supporti contenente il tipo supporti corretto mediante il RIP. Per ulteriori informazioni, vedere Configurazione di supporti nel RIP.

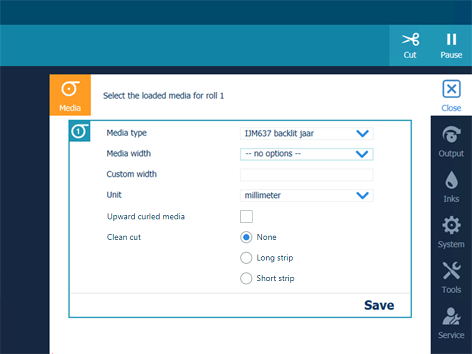

Controllare la larghezza dei supporti della bobina prima del caricamento. Quando la larghezza dei supporti non è presente nell'elenco del pannello dell'operatore, è possibile digitarla.
Indossare i guanti per evitare di macchiare la carta con impronte digitali.
ATTENZIONE
Fare attenzione alle dita durante la manipolazione della bobina supporti.
Il caricamento di supporti pesanti, 25 kg (55 lb) o più, deve essere eseguito da due persone o con l'aiuto di strumenti di sollevamento esterni.
IMPORTANTE
Non utilizzare bobine supporti ammaccate o danneggiate perché possono danneggiare le testine di stampa.
Aprire il cassetto supporti solo quando la luce indicatrice sul cassetto è accesa. Non aprire il cassetto quando la luce è spenta, si potrebbe danneggiare la macchina.

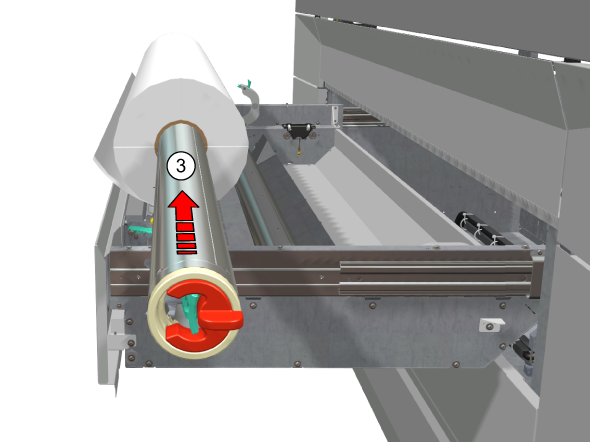

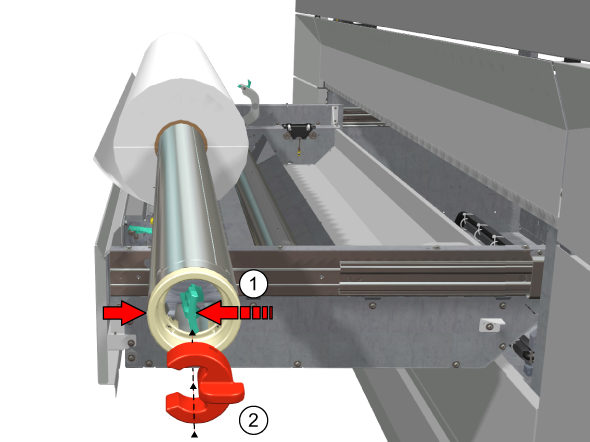

Con il blocco dell'impugnatura opzionale:
Tirare (1) verso di sé la maniglia del meccanismo di chiusura.
Posizionare il blocco dell'impugnatura (2) nell'albero dei supporti di alimentazione.
Far scorrere (3) l'albero supporti nel lato dell'anima della nuova bobina supporti.
Rimuovere il blocco dell'impugnatura.
Senza il blocco dell'impugnatura opzionale:

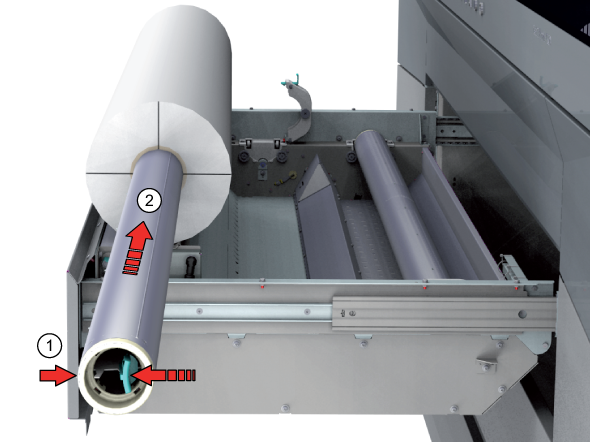

Tirare (1) verso di sé la maniglia del meccanismo di chiusura.
Far scorrere (2) l'albero supporti nel lato dell'anima della nuova bobina supporti.

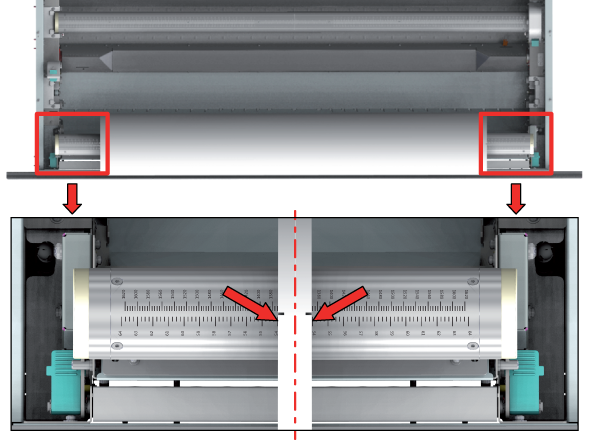

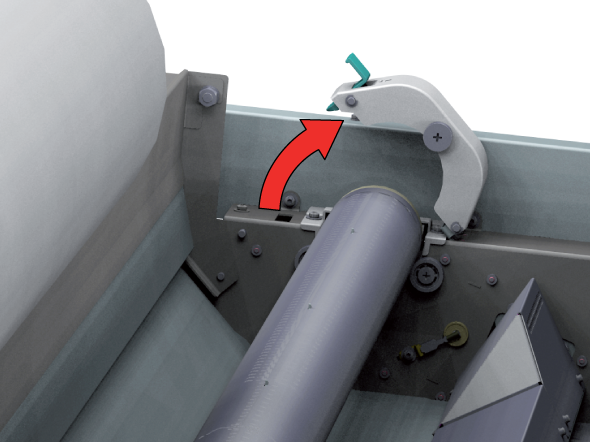

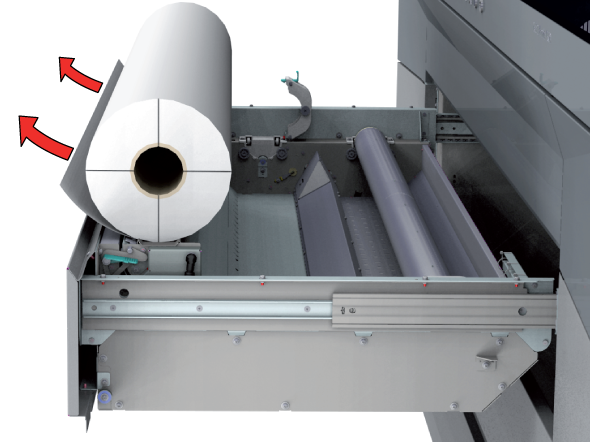

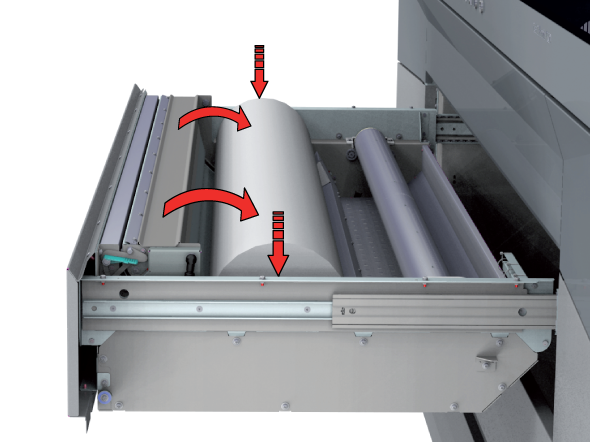

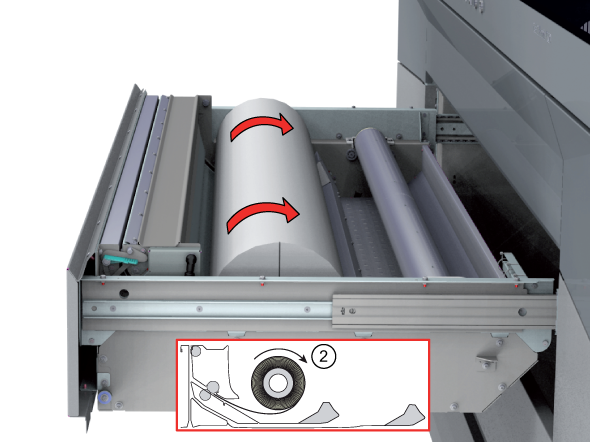

Posizionare la bobina supporti nel cassetto supporti.
IMPORTANTE

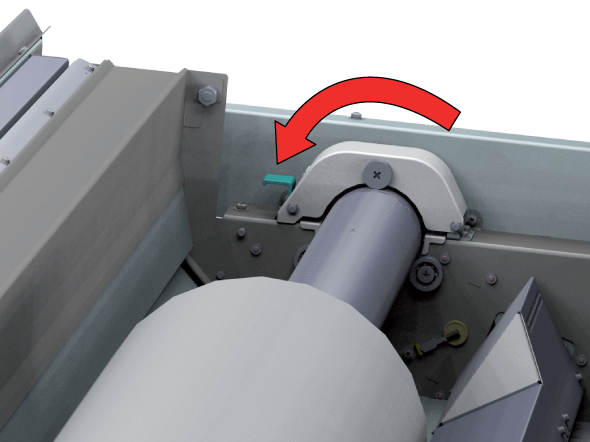

Accertarsi di chiudere il gancio a fondo, sino a udire uno scatto, altrimenti la bobina potrebbe sganciarsi e danneggiare la macchina.
IMPORTANTE
Accertarsi sempre che i supporti siano avvolti in modo uniforme sull'anima. Non caricare supporti se questi non sono avvolti in modo uniforme (effetto telescopio) in quanto potrebbero danneggiare la macchina.

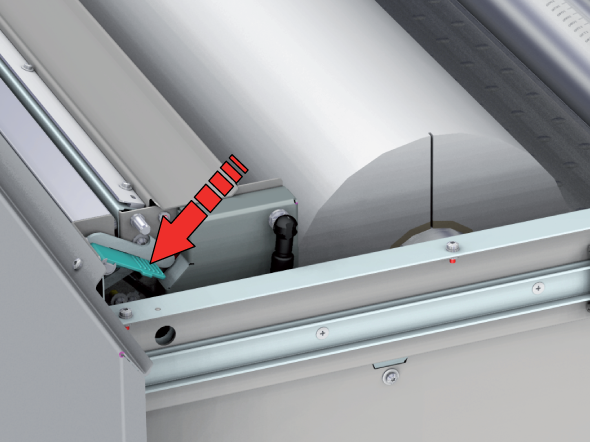

Quando la stampante non prende i supporti (nessun segnale acustico), è possibile alimentare i supporti manualmente. L'opzione di alimentazione manuale è consigliata per supporti flessibili e difficili da caricare, come tele artistiche e tessuti.

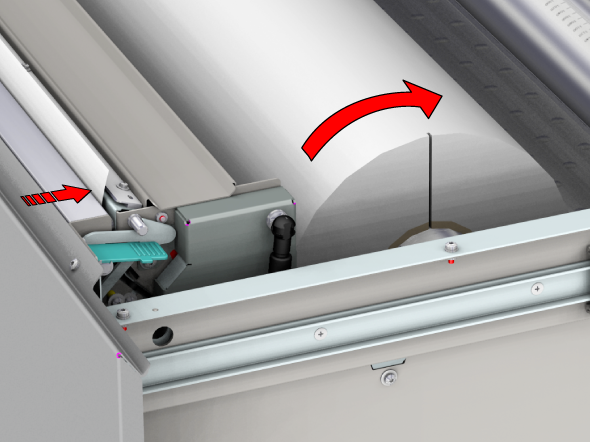

Per l'alimentazione manuale:
NOTA
Utilizzare sempre un bordo superiore di taglio dritto per i tipi supporti più difficili da trasportare (ad esempio, tele artistiche).
IMPORTANTE
Non aprire il cassetto supporti quando la luce indicatrice è spenta, si potrebbe danneggiare la macchina.
Questa impostazione persiste sino all'assegnazione dei supporti. Quando l'opzione è attivata, il sistema alimenta i supporti alla posizione di uscita. Poi è possibile aprire la copertura superiore e guidare i supporti. Dopo aver chiuso la copertura superiore, i supporti vengono trasportati verso il gancio. Aprire la copertura superiore e guidare nuovamente i supporti. La stampa inizia dopo il completamento di queste azioni.
Per l'avvolgimento con una barra di tensione o con una barra di tensione bloccata si trascura il rifilo.
NOTA
Per la massima qualità di output, si consiglia di eseguire sempre una calibrazione dei supporti quando si carica un nuovo tipo supporti o una nuova larghezza dei supporti. Per ulteriori informazioni, vedere Taratura dei supporti.
