Carga de un rollo de material (posición 1)

Introducción

A continuación se explica cómo cargar un rollo de material en la posición 1.

NOTA

Puede utilizar el bloqueo de agarre opcional para insertar el eje de alimentación de material en el mandril del nuevo rollo de material. Puede cargar un rollo de material sin el bloqueo de agarre opcional. Este procedimiento describe ambas situaciones.

Antes de empezar

Antes de cargar un rollo en la impresora:

  • Cerciórese de que ha añadido un perfil de material con el tipo de material correcto a través del RIP. Para obtener más información, consulte Configuración del material en el RIP.

  • Compruebe la anchura del material del rollo antes de cargarlo. Si la anchura del material no aparece en la lista del panel de control, puede especificarla.

  • Póngase guantes para no ensuciar el papel con los dedos.

ATENCIÓN

  • Tenga cuidado con los dedos al manipular el rollo de material.

  • Para cargar material pesado (25 kg/55 lb o más) se necesitan dos personas o la ayuda de un sistema de elevación.

IMPORTANTE

  • No utilice rollos de material estropeados o arrugados, porque pueden dañar los dispositivos de imágenes.

  • Abra el cajón de material solo cuando su indicador luminoso esté encendido. No lo abra si la luz está apagada, porque puede dañar la máquina.

Procedimiento

  1. Tire con fuerza para abrir el cajón de material.
  2. Coloque el rollo de material nuevo en la zona de carga de rollos con la lengüeta hacia abajo y hacia usted.

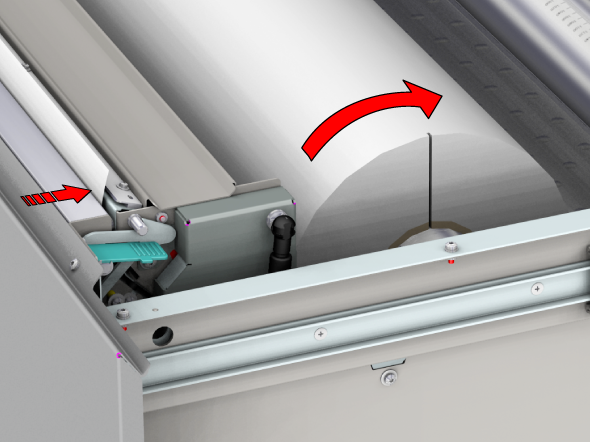

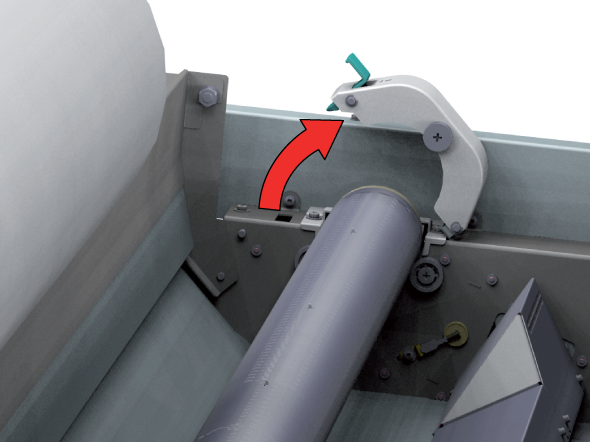

  3. Accione la palanca y abra la abrazadera.
  4. Saque el eje de alimentación de material del cajón.
  5. Introduzca el eje de alimentación de material en el mandril del nuevo rollo de material. En este paso puede utilizar el bloqueo de agarre opcional.

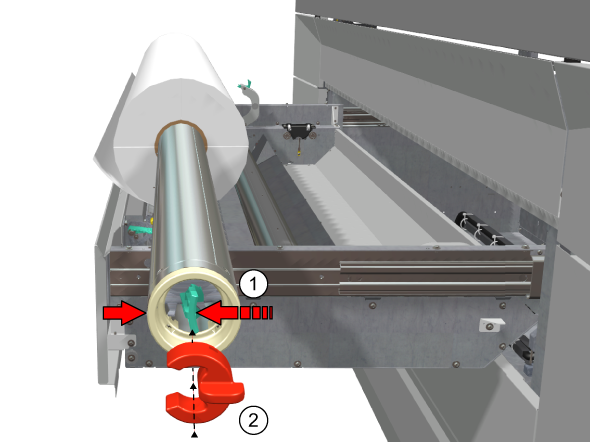

    Con el bloqueo de agarre opcional:

    1. Tire hacia usted de la palanca del mecanismo de bloqueo (1).

    2. Coloque el bloqueo de agarre (2) en el eje de alimentación de material.

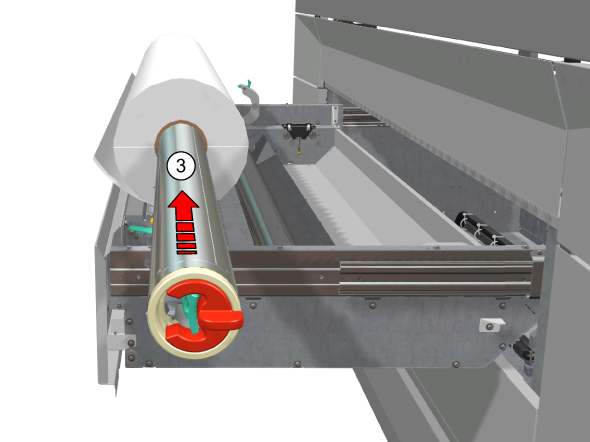

    3. Introduzca el eje de material en el lado del mandril del nuevo rollo de material (3).

    4. Retire el bloqueo de agarre.

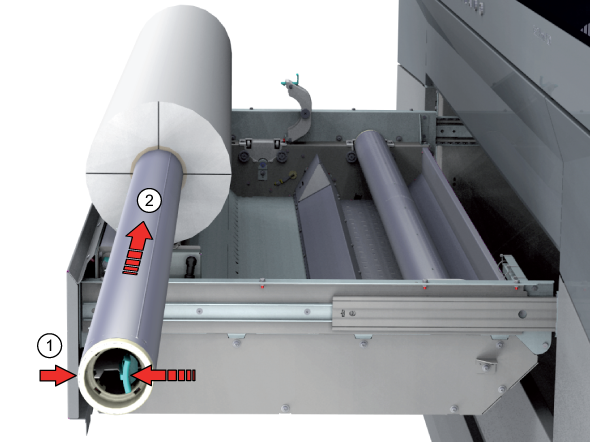

    Sin el bloqueo de agarre opcional:

    1. Tire hacia usted de la palanca del mecanismo de bloqueo (1).

    2. Introduzca el eje de material en el lado del mandril del nuevo rollo de material (2).

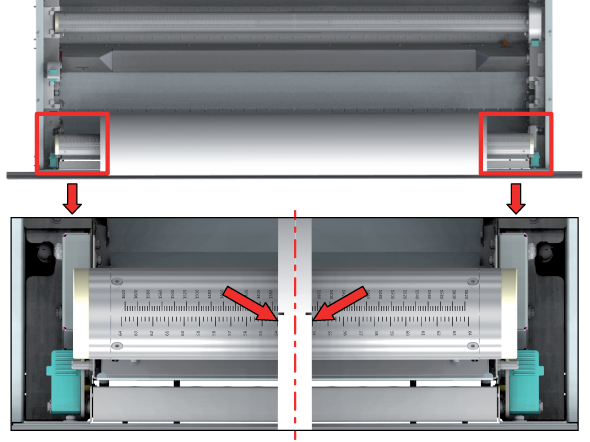

  6. Alinee bien el rollo en el eje de material. Colóquelo en el tamaño de material adecuado con ayuda de la regla. Compruebe que los lados izquierdo y derecho del rollo estén alineados en el mismo tamaño.
  7. Suelte la palanca del mecanismo de bloqueo.
  8. Quite las cintas del nuevo rollo de material, si las hay.

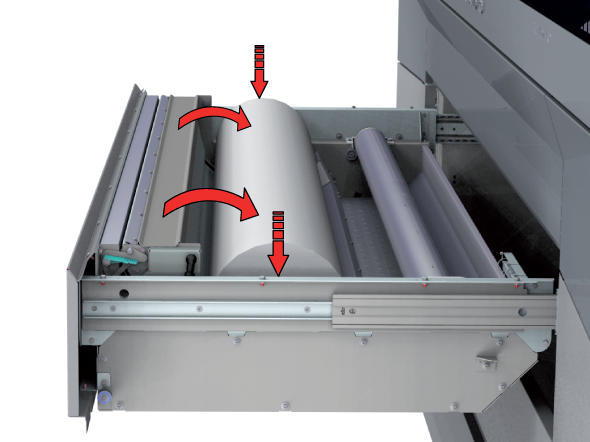

    Introduzca el rollo de material en el cajón de material.

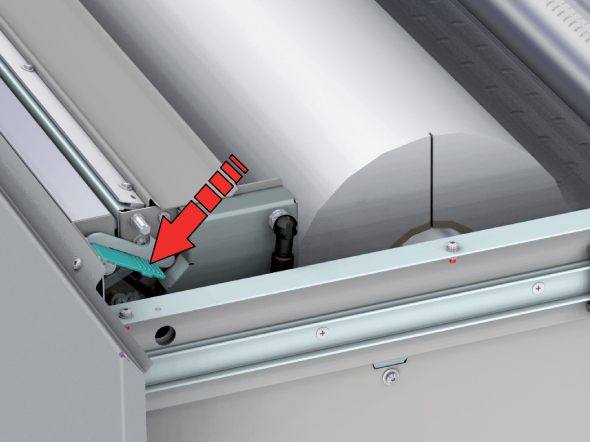

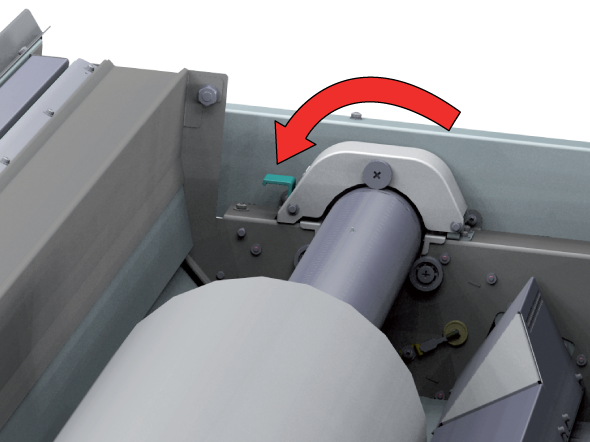

  9. Cierre bien la abrazadera.
    IMPORTANTE

    Asegúrese de cerrar totalmente la abrazadera hasta que oiga un chasquido, de lo contrario puede soltarse el rollo y dañar la máquina.

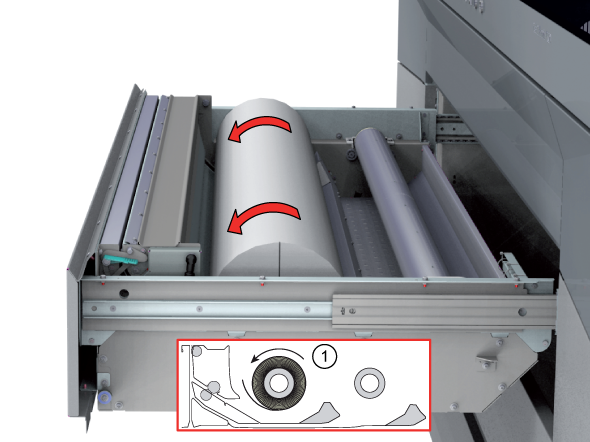

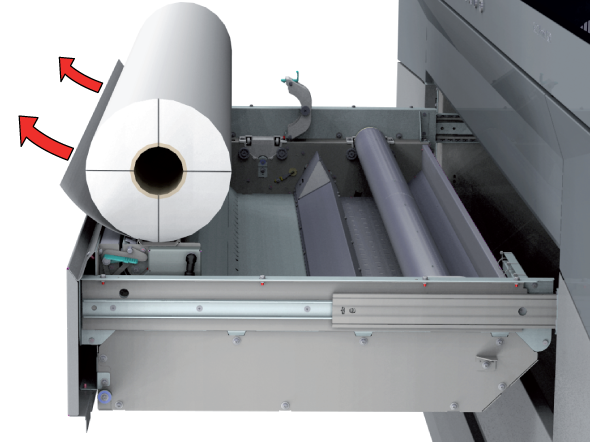

  10. Con las dos manos, gire el rollo de material hacia atrás (1) hasta que la lengüeta haya pasado la guía de papel metálica.
  11. Utilice las dos manos para mover el material hacia delante y deslícelo bajo la guía de papel metálica (2) hasta que el material se transporte automáticamente. Una señal acústica le indica que el material se ha cargado correctamente.
    IMPORTANTE

    Asegúrese de que el material está enrollado de manera homogénea en el mandril. No cargue ningún material que no esté correctamente enrollado y alineado (sin desplazamiento lateral), ya que la máquina podría dañarse.

    Cuando la impresora no toma el material (no hay señal acústica), puede alimentarlo manualmente. La opción de alimentación manual se recomienda para materiales flexibles y difíciles de cargar, como lienzos y textiles.

    Para la alimentación manual:

    1. Presione las asas del lado izquierdo y derecho de la zona de carga para abrir el alimentador de material.
    2. Utilice ambas manos para mover el material hacia delante y deslícelo bajo la guía de papel metálica hasta que vea que emerge por la parte superior.
    3. Cierre el alimentador de material.
    4. Si es preciso, puede cortar manualmente el borde inicial del material si no se ha cortado en línea recta. Corte el material con una cuchilla por la guía de corte.
      NOTA

      Utilice siempre un borde inicial de corte recto para los tipos de material que sean más difíciles de transportar (por ejemplo, lienzo).

  12. Cierre el cajón de material con cuidado. El panel de control indica que se ha detectado material nuevo.
    IMPORTANTE

    No abra el cajón de material si el indicador luminoso está apagado, porque puede dañar la máquina.

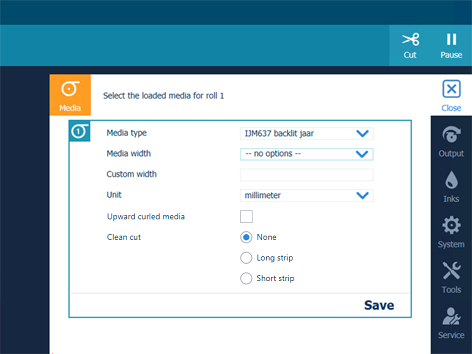

  13. En el panel de control, seleccione el tipo de material correcto e indique la anchura del material.
  14. Si el material está abarquillado hacia arriba, seleccione [ Material abarquillado hacia arriba].

    Este ajuste persiste mientras esté asignado el material. Cuando está activado, el sistema alimenta el material hasta la posición de salida. Así el usuario puede abrir la cubierta superior y guiar el material. Tras cerrar la cubierta superior, el material se transporta a la abrazadera. Abra la cubierta superior y vuelva a guiar el material. La impresión comienza tras realizar estas acciones.

  15. Especifique si desea que la impresora efectúe un corte limpio y de qué tipo la primera vez que utilice el material.

    Para bobinar con una barra de tensión o con una barra de tensión bloqueada se prescinde del corte limpio.

  16. Toque [Guardar] .
    NOTA

    Para obtener la máxima calidad de impresión, se aconseja calibrar el material siempre que se cargue un tipo o una anchura de material nuevos. Para obtener más información, consulte Calibración del material.
