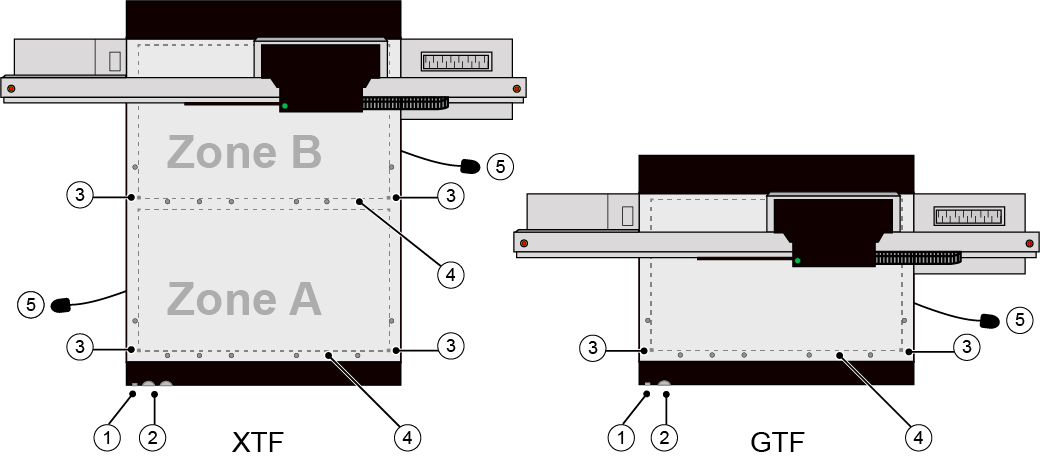

テーブル レイアウト

1

Print Start (プリント スタート) ボタン

2

真空ゲージ

3

基準点

各ゾーンには左と右の基準点があり、0,0点を表しています。基準点は、テーブルに直接印刷されるテーブル定規の一部です。

4

位置合わせピン

位置合わせピンの管理方法については、 用紙の位置合わせ を参照してください。

5

真空テーブル フット ペダル

フット ペダルを使用して、テーブル真空のオン/オフを切り替えます。長押しして、位置合わせピンの上下を切り替えます。

メモ

オプション：追加のセカンドバキュームペダルを装着することで、機械の周りを歩き回ることを防止できます。
