Spottivärin luominen ohjauspaneelissa

Tässä osassa on seuraavat ohjeet.

1. Spottivärieditoriin siirtyminen

2. Uuden [CMYK] -spottivärin luominen

3. Uuden [CIELAB] -spottivärin luominen

4. [CIELAB] -spottiväriarvojen mittaaminen

5. [CMYK] -arvojen lisääminen spottiväriin

6. Aluetaulukon tulostaminen

Spottivärieditoriin siirtyminen

1. Kosketa [Järjestelmä]  → [Värisäätö]  → [Spottivärit] -painiketta.

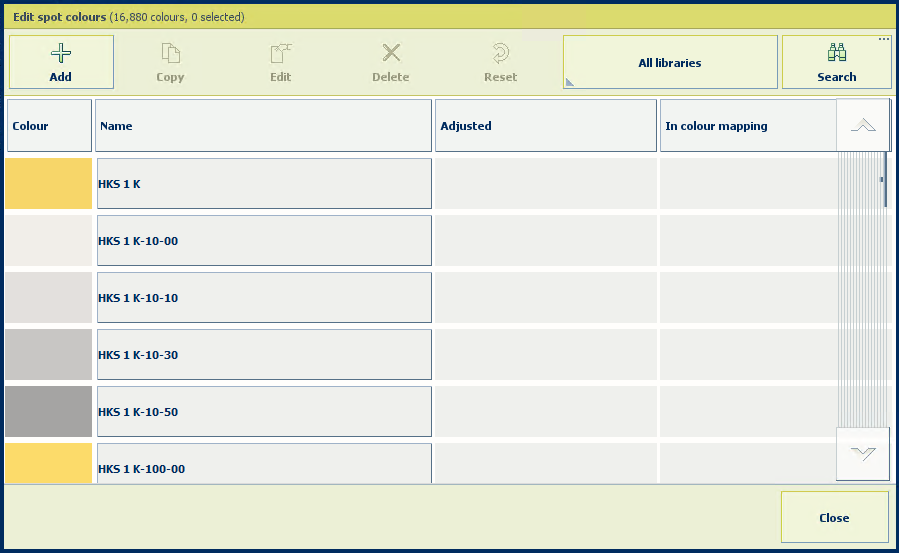

   Spottivärieditorin sijainti

2. Etsi spottiväri valitsemalla [Haku] -painike ja antamalla hakulauseke.



Uuden [CMYK] -spottivärin luominen

1. Valitse [Lisää].

2. Anna spottivärille nimi.

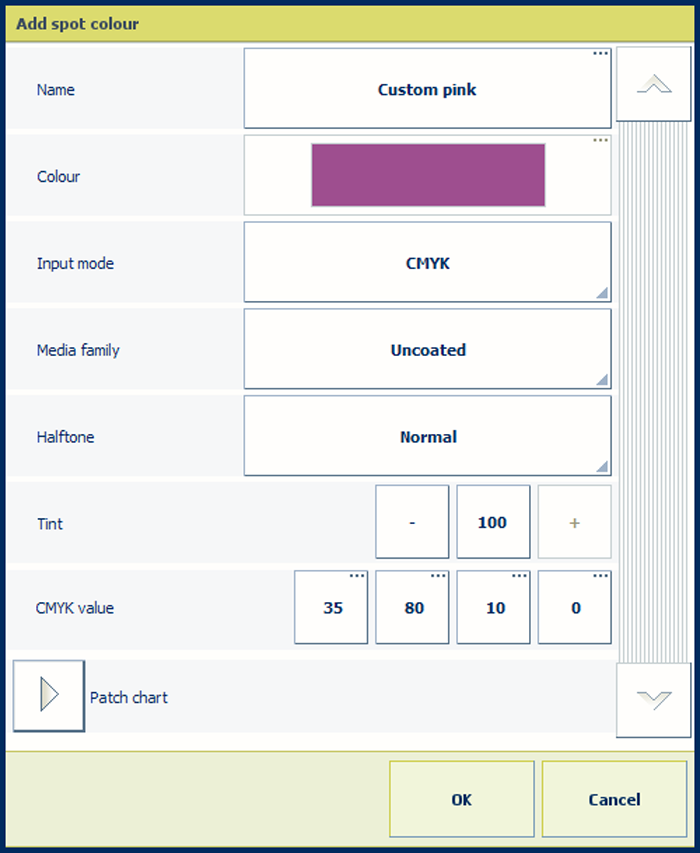

   Spottivärin lisääminen

3. Valitse [CMYK] [Syöttötapa] -asetuksella.

4. Valitse materiaaliperhe avattavasta [Materiaaliperhe] ‑luettelosta.

5. Anna sävyarvo (%) [Sävy] ‑asetuksella.

6. Anna C-, M-, Y- ja K-arvot [CMYK-arvo] -kentissä.

7. Valitse [OK].

   Spottivärimääritys tallennetaan mukautettuun spottivärikirjastoon.

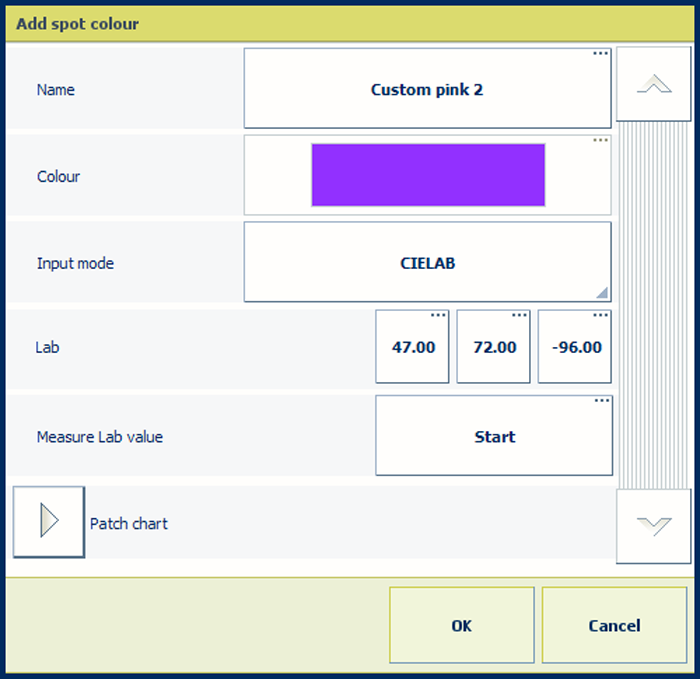

Uuden [CIELAB] -spottivärin luominen

Spottivärien mittauksella voit mitata kolme spottivärinäytteen paikkaa. Tulostin laskee ja palauttaa keskimääräisen Lab-arvon ja ilmoittaa erot ∆E-arvon avulla. Ilmoitettu ∆E-arvo on suurin kunkin erikseen mitatun arvon ja kaikkien mitattujen arvojen keskiarvon välinen erotus. Jos ∆E on suurempi kuin 3, erot ovat suuria. Tässä tapauksessa sinun kannattaa mitata spottiväri uudelleen.

1. Valitse [Lisää].

2. Valitse [CIELAB] [Syöttötapa] -asetuksella.



3. Anna [L*] -, [A*] - ja [B*] -arvot [LAB] -asetuksessa.

4. Valitse [OK].

   Spottiväri tallennetaan mukautettuun spottivärikirjastoon.

[CIELAB] -spottiväriarvojen mittaaminen

Spottivärien mittauksella voit mitata kolme spottivärinäytteen paikkaa. Tulostin laskee ja palauttaa keskimääräisen Lab-arvon ja ilmoittaa erot ∆E-arvon avulla. Ilmoitettu ∆E-arvo on suurin kunkin erikseen mitatun arvon ja kaikkien mitattujen arvojen keskiarvon välinen erotus. Jos ∆E on suurempi kuin 3, erot ovat suuria. Tässä tapauksessa sinun kannattaa mitata spottiväri uudelleen.

1. Valitse [Lisää].

2. Valitse [CIELAB] [Syöttötapa] -asetuksella.

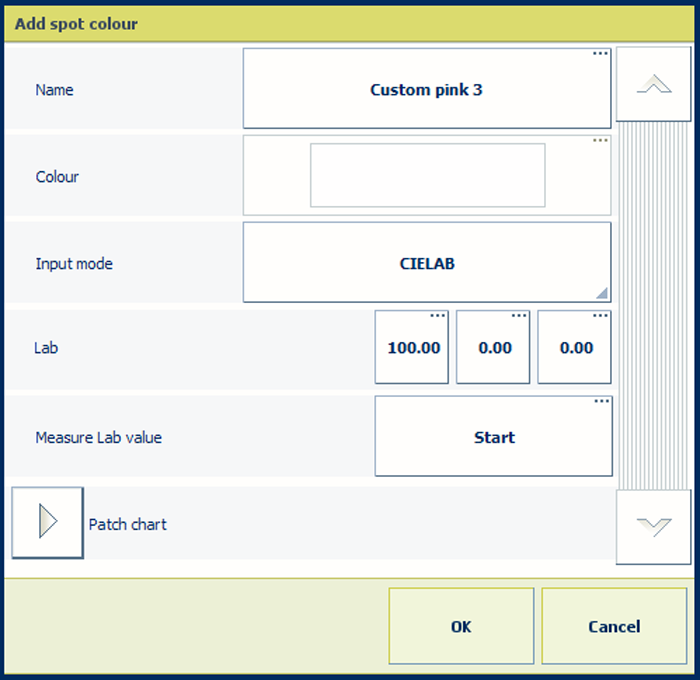

   Mittaa Lab-arvo

3. Valitse [Käynnistä].

4. Noudata ohjatun toiminnon värin mittausohjeita.

   TÄRKEÄÄ

   Jos ∆E-arvo on suurempi kuin 3, spottiväri kannattaa mitata uudelleen.

5. Valitse [OK].

   Spottiväri tallennetaan mukautettuun spottivärikirjastoon.

[CMYK] -arvojen lisääminen spottiväriin

Voit lisätä [CMYK] -arvoja spottiväriin tietyssä materiaaliperheessä käytettäväksi.

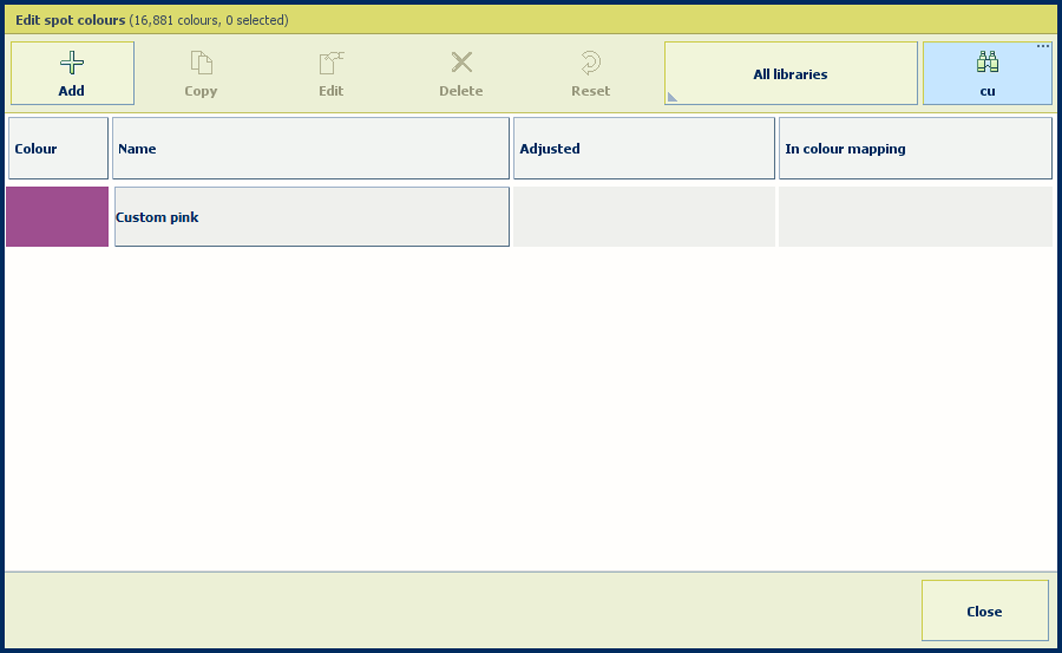

1. Valitse spottivärikirjasto ja etsi spottiväri.



2. Valitse ensin spottivärikirjasto ja sitten [Muokkaa].



3. Kosketa [Lisää] -painiketta.

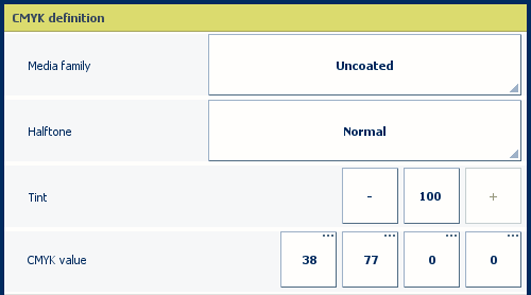

4. Valitse materiaaliperheyhdistelmä avattavasta [Materiaaliperhe] ‑luettelosta.

5. Anna sävyarvo (%) [Sävy] ‑asetuksella.

6. Anna C-, M-, Y- ja K-arvot [CMYK-arvo] -kentissä.



7. Valitse uusi materiaaliperhe.

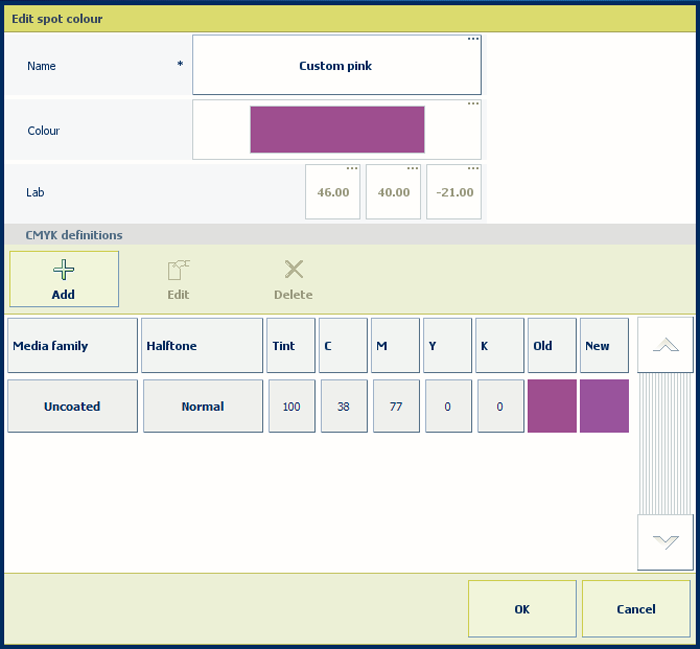

   Uusi yhdistelmä on luettelossa.

   [Vanha] -värialue on Lab-määritelmän muodostetut värit. [Uusi] -värialue näyttää toisen materiaaliperheen CMYK-arvojen hahmonnuksen.

8. Valitse [OK].

Aluetaulukon tulostaminen

Arvioi CMYK-arvoja tulostamalla taulukko materiaaliperheen materiaalille.

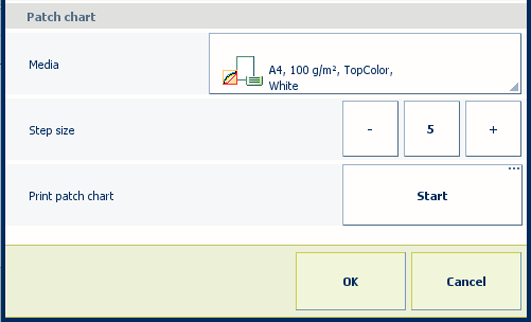

Tulosta aluetaulukko

1. Laajenna [Aluetaulukko] -asetukset.

2. Valitse materiaaliperheen materiaali avattavasta [Materiaali] ‑luettelosta.

3. Määritä aluevaihtelujen aste [Muutoksen koko] -asetuksella.

4. Valitse [Tulosta aluetaulukko] -kentässä [Käynnistä].
