Pulire la piastra guida e sostituire gli inserti in schiuma e il gruppo rullo

Introduzione

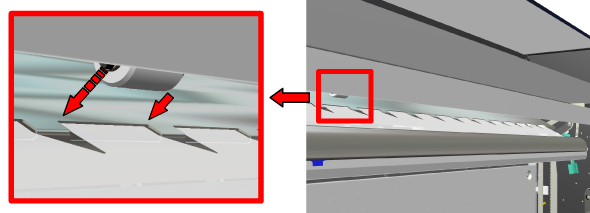

Quando si vede che la stampa è sporca e mostra una macchia di inchiostro trasparente che proviene dalla piastra guida, occorre pulire la piastra guida e sostituire gli inserti in schiuma e il gruppo rullo.

Video: Sostituzione degli inserti in schiuma e del gruppo rullo.

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Panni privo di pelucchi e bastoncini di cotone

  • Liquido di pulizia (IPA)

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

  1. Accertarsi che la stampante non sia in fase di stampa e che la piastra guida sia in posizione aperta.
  2. Rimuovere i supporti prima di sostituire gli inserti in schiuma e il gruppo rullo. Per ulteriori informazioni, vedere Rimozione dei supporti dal percorso della carta
  3. Indossare i guanti approvati per l'unità Colorado M-series.
  4. Passare al lato di uscita dei supporti e localizzare la piastra guida con il gruppo rullo e gli inserti in schiuma.
  5. Individuare il gruppo del rullo sotto la piastra guida.
  6. Tirare per estrarre il rullo.

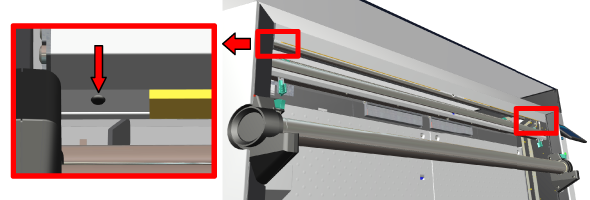

  7. Individuare l'inserto in schiuma a sinistra del gruppo del rullo. Un perno viene posizionato all'estremità sinistra dell'inserto in schiuma.
  8. Estrarre il perno e smontare la spina con le dita.
  9. Individuare l'inserto in schiuma a destra del gruppo del rullo. Un perno viene posizionato all'estremità destra dell'inserto in schiuma.
  10. Estrarre il perno e smontare la spina con le dita.
  11. Far scorrere entrambi gli inserti in schiuma verso il centro per rimuoverli.
  12. Smaltire il gruppo rullo, gli inserti in schiuma, i perni e le spine come rifiuti chimici, secondo le normative locali.
  13. Prendere un panno privo di pelucchi e pulire gli eventuali residui di inchiostro rimasti sulla piastra guida.

    Se necessario, inumidire un panno con il liquido di pulizia per rimuovere eventuali residui di inchiostro.

    IMPORTANTE

    Usare il liquido di pulizia prescritto. Non usare altri agenti detergenti.

  14. Smaltire i guanti e i panni come rifiuti chimici, secondo le normative locali.
  15. Prendere i nuovi inserti in schiuma e farli scorrere in posizione.

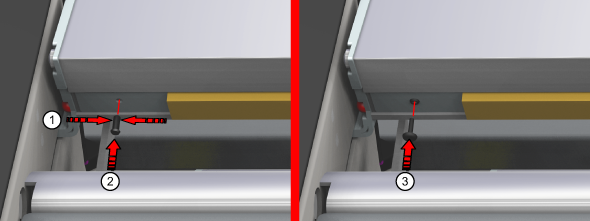

  16. All'estremità di sinistra, spingere all'interno una nuova spina e un nuovo perno.
  17. All'estremità di destra, spingere all'interno una nuova spina e un nuovo perno.

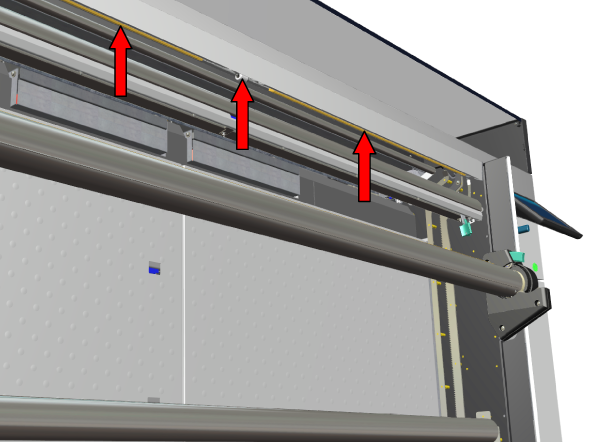

  18. Spingere sino a far scattare in posizione un nuovo gruppo rullo.
