Reinigen der Führungsplatte und Austauschen der Walzengruppe mit den Schaumstoffteilen

Einführung

Wenn Sie bemerken, dass die Ausdrucke mit einem klar erkennbaren Tintenabdruck von der Führungsplatte verunreinigt sind, müssen Sie die Führungsplatte reinigen und die Schaumstoffteile sowie die Walzengruppe austauschen.

Video: Austauschen der Schaumstoffteile am Wickler und der Walzengruppe.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Fusselfreie Tücher und Tupfer

  • Reinigungsflüssigkeit (Isopropanol)

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Der Drucker darf nicht drucken, und die Führungsplatte muss sich in der geöffneten Position befinden.
  2. Entnehmen Sie vor dem Austausch der Walzengruppe und der Schaumstoffteile das Druckmaterial. Weitere Informationen finden Sie unter Entfernen des Druckmaterials aus dem Materialweg
  3. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.

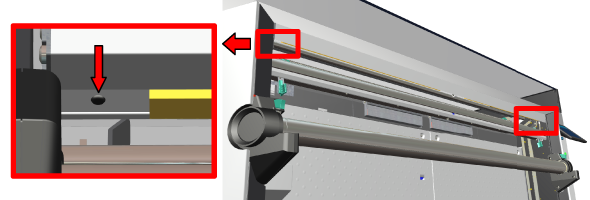

  4. Gehen Sie zur Materialausgabeseite. Dort befinden sich die Führungsplatte und die Walzengruppe mit den Schaumstoffteilen.
  5. Unter der Führungsplatte befindet sich die Walzengruppe.

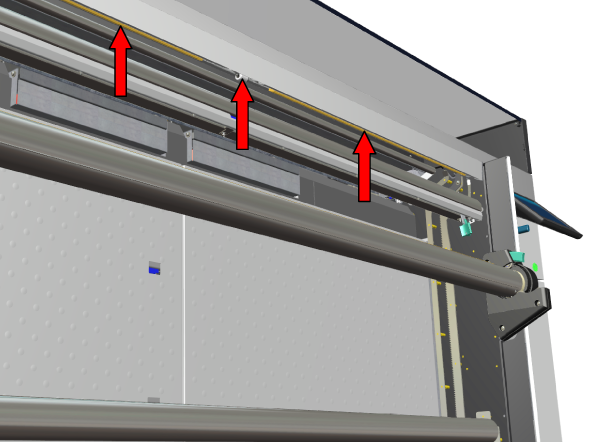

  6. Ziehen Sie die Walze heraus.
  7. Links von der Walzengruppe befindet sich ein Schaumstoffteil. Am linken Ende des Schaumstoffteils befindet sich ein Stift.

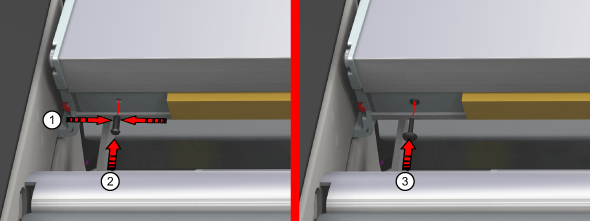

  8. Ziehen Sie den Stift und den Stopfen mit den Fingern heraus.
  9. Rechts von der Walzengruppe befindet sich ein Schaumstoffteil. Am rechten Ende des Schaumstoffteils befindet sich ein Stift.
  10. Ziehen Sie den Stift und den Stopfen mit den Fingern heraus.
  11. Schieben Sie beide Schaumstoffteile zur Mitte, um sie zu entfernen.
  12. Entsorgen Sie die Walzengruppe, die Schaumstoffteile, die Stifte und die Stopfen als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.

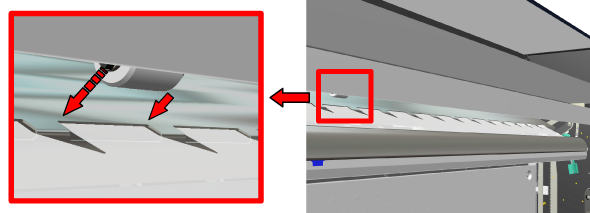

  13. Wischen Sie alle Tintenreste auf der Führungsplatte mit einem fusselfreien Tuch ab.

    Feuchten Sie das Tuch bei Bedarf mit der Reinigungsflüssigkeit an, um hartnäckige Tintenreste zu entfernen.

    WICHTIG

    Verwenden Sie die vorgesehene Reinigungsflüssigkeit. Benutzen Sie keine anderen Reiniger.

  14. Entsorgen Sie die Handschuhe und das Tuch als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  15. Setzen Sie neue Schaumstoffteile ein, und schieben Sie sie in die vorgesehenen Positionen.
  16. Setzen Sie auf der linken Seite einen neuen Stopfen und einen neuen Stift ein.
  17. Setzen Sie auf der rechten Seite einen neuen Stopfen und einen neuen Stift ein.
  18. Setzen Sie eine neue Walzengruppe ein, und achten Sie darauf, dass sie einrastet.
