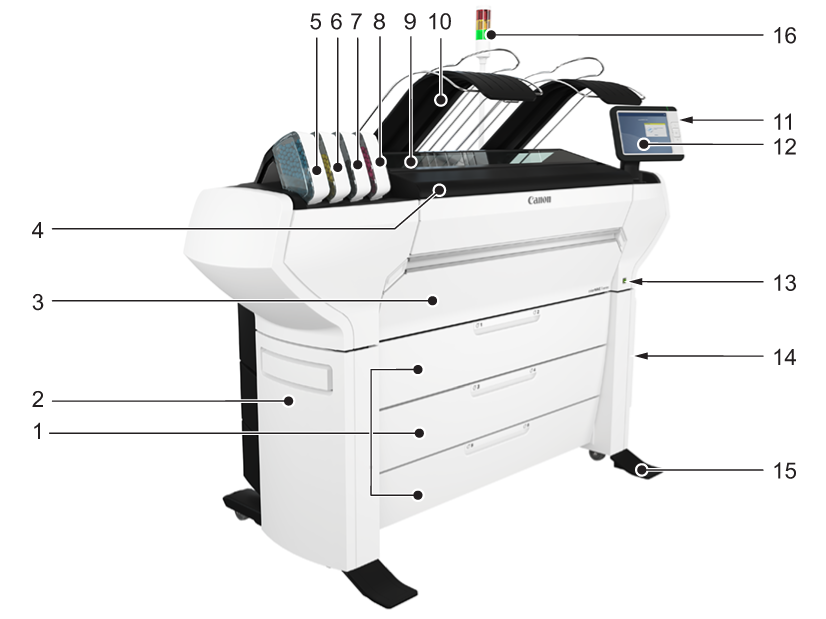

No |
Componente |
Descrizione/funzione |
|---|---|---|
|
1 |
[cassetti supporti] |
Cassetti supporti con due bobine supporti. |
|
2 |
[coperchio inferiore lato sinistro] |
Copertura sul lato inferiore sinistro del dispositivo. |
|
3 |
[coperchio anteriore inferiore] |
Sportello di accesso al percorso del supporto. |
|
4 |
[coperchio superiore] |
Componente che copre la superficie superiore del dispositivo. |
|
5 |
[cartuccia del toner (ciano)] |
Cassetta toner per TonerPearls® ciano |
|
6 |
[cartuccia del toner (giallo)] |
Cassetta toner per TonerPearls® giallo |
|
7 |
[cartuccia del toner (nero)] |
Cassetta toner per TonerPearls® nero |
|
8 |
[cartuccia del toner (magenta)] |
Cassetta toner per TonerPearls® magenta |
|
9 |
[coperchio superiore trasparente] |
Sportello di accesso alla superficie di stampa/sezione di output del supporto. |
|
10 |
[vassoio di consegna superiore] |
Vassoio di consegna che raccoglie l'output stampato. |
|
11 |
[porta USB] |
Connettore USB che consente l'uso di una penna USB per la stampa o la scansione. |
|
12 |
ClearConnect: multi-touch [pannello dell'utente] |
Il pannello dell'utente di ClearConnect permette all'utente di iniziare lavori di copia/scansione/stampa e di monitorare lo stato del sistema e dei lavori. |
|
13 |
[pulsante on/off] |
Pulsante che consente di accendere o spegnere la stampante. Questo pulsante equivale al pulsante [Spegnimento] di WebTools Express. |
|
14 |
[coperchio inferiore lato destro] |
Componente che copre il controller POWERsync+. |
|
15 |
[parte inferiore] |
Componente sul fondo della stampante, utilizzato per sollevarla. |
|
16 |
[indicatore luminoso per l'operatore] |
Indicatore luminoso che fornisce indicazioni sullo stato della stampante |
