La procedura di caricamento dei supporti è identica per il vassoio carta interno e per i vassoi della carta del modulo carta.
Il vassoio carta interno può contenere fino a 1000 fogli da 80 g/m² (22 lb bond).
Ciascun modulo carta può contenere fino a 4000 fogli da 80 g/m² (22 lb bond): 1.000 fogli per vassoio nei due vassoi superiori e 2.000 fogli nel vassoio inferiore. I vassoi della carta alimentano i supporti rivolti verso il basso.
Moduli carta (POD Deck-E e Secondary POD Deck-E )|
Descrizione del modulo carta |
|
|---|---|
|
1 |
Coperchio per l'accesso al percorso della carta quando si verifica un inceppamento della carta |
|
2 |
Vassoio di emergenza per raccogliere i supporti inceppati |
|
3 |
Interruttore di alimentazione (retro) per accendere il modulo carta; utilizzare una sola volta al momento dell'installazione. |
|
4 |
Interruttore di alimentazione (retro) per accendere il modulo carta; utilizzare una sola volta al momento dell'installazione. |
|
5 |
Guida dei fogli per rubrica (Tab Feeding Attachment-E1 ) per allineare i fogli per rubrica nei vassoi della carta. |
|
6 |
Pulsanti relativi ai vassoi per l'apertura di un vassoio della carta |
|
7 |
Coperchio per l'accesso al percorso della carta quando si verifica un inceppamento della carta |
|
8 |
Coperchio per l'accesso al percorso della carta quando si verifica un inceppamento della carta |
|
9 |
Vassoi della carta per la sistemazione dei supporti |
|
10 |
Coperchio per l'accesso al percorso della carta quando si verifica un inceppamento della carta |
Nei vassoi della carta, non sono presenti sensori in grado di rilevare i supporti. Dopo l'apertura e la chiusura di un vassoio della carta, la stampante non modifica le impostazioni dei supporti.
ATTENZIONE
Il sollevatore all'interno dei vassoi della carta si alza e si abbassa automaticamente. Quando si carica la carta, fare attenzione a non ferirsi le dita per evitare lesioni personali.
Quando si maneggia la carta, fare attenzione a non tagliarsi le dita con i bordi dei fogli.
IMPORTANTE
Prima di alzare il sollevatore interno del vassoio della carta, ad esempio in caso di caduta di oggetti, SPEGNERE l'interruttore di alimentazione principale, poiché la macchina potrebbe subire malfunzionamenti o danni.
Quando si caricano i supporti, fare attenzione a non urtare contro la guida della carta di sinistra, poiché la macchina potrebbe subire malfunzionamenti o danni.
IMPORTANTE
Non posizionare mai carta o altri oggetti nelle aree vuote di un vassoio della carta, perché ciò potrebbe provocare un inceppamento della carta.
Seguire attentamente le istruzioni. Se i supporti non vengono caricati nel modo corretto, potrebbero verificarsi problemi quali inceppamenti della carta, componenti della macchina sporchi o qualità di stampa scadente.
Controllare e preparare i supporti. (Controllo e preparazione dei supporti prima del caricamento)
Riattivare la stampante dalla modalità di attesa, se applicabile.
|
Azione |
||
|---|---|---|
|
1 |

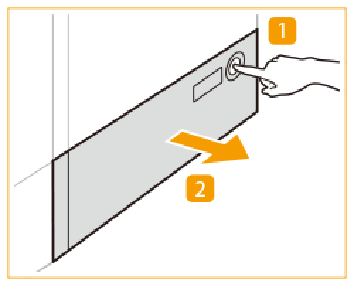

Sono disponibili due modi per aprire il vassoio della carta.
Il sollevatore all'interno si abbassa automaticamente per portarsi alla posizione di caricamento della carta. |
|
|
2 |
Fare scorrere la guida carta di sinistra in modo da lasciare spazio sufficiente per lo scaricamento dei supporti. |
|
|
3 |
Rimuovere i supporti. |
|
|
Se il formato di supporto non viene modificato, proseguire con il passaggio 8. Altrimenti, andare al passaggio 4. |
||
|
4 |
Sbloccare la leva e far scorrere le guide carta anteriore e posteriore, in modo da lasciare spazio sufficiente per il caricamento dei supporti. |
|
|
5 |
Caricare una risma di supporti di circa 10 mm (0,4 pollici). (Specifiche dei supporti) |
|
|
6 |
Far scorrere le guide anteriore e posteriore della carta contro la risma di supporti e bloccare la leva. Controllare mediante il contrassegno delle dimensioni il corretto allineamento. (Specifiche dei supporti) IMPORTANTE
Regolare con precisione le guide, per evitare che si verifichino problemi quali inceppamenti della carta, qualità di stampa scadente o componenti della macchina sporchi. |
|
|
7 |
Far scorrere la guida della carta di sinistra verso la risma di supporti. |
|
|
8 |
Posizionare la risma di supporti sul lato destro del vassoio della carta. |
|
|
9 |
Chiudere delicatamente il vassoio della carta e assicurarsi che scatti in posizione. Il sollevatore interno si alza automaticamente per preparare il vassoio della carta alla stampa. ATTENZIONE
Quando si chiude il vassoio della carta, fare attenzione a non ferirsi le dita per evitare lesioni personali. |
|
|
10 |
Cambiare la piastra del formato del vassoio della carta in modo che corrisponda al nuovo formato della carta. |
|
Quando si verifica un inceppamento carta o si nota una scarsa qualità dell'immagine, ruotare la risma di supporti e ricaricarla. Per evitare un nuovo inceppamento della carta, non ricaricare carta con trama, carta patinata su una sola facciata o carta già stampata. Per questi supporti, procurarsi una nuova risma.
Conservare i supporti inutilizzati nella confezione originale e riporla in un luogo asciutto, lontano dalla luce solare diretta o da temperature elevate.
