Выполнение калибровки семейства носителей G7

Описание

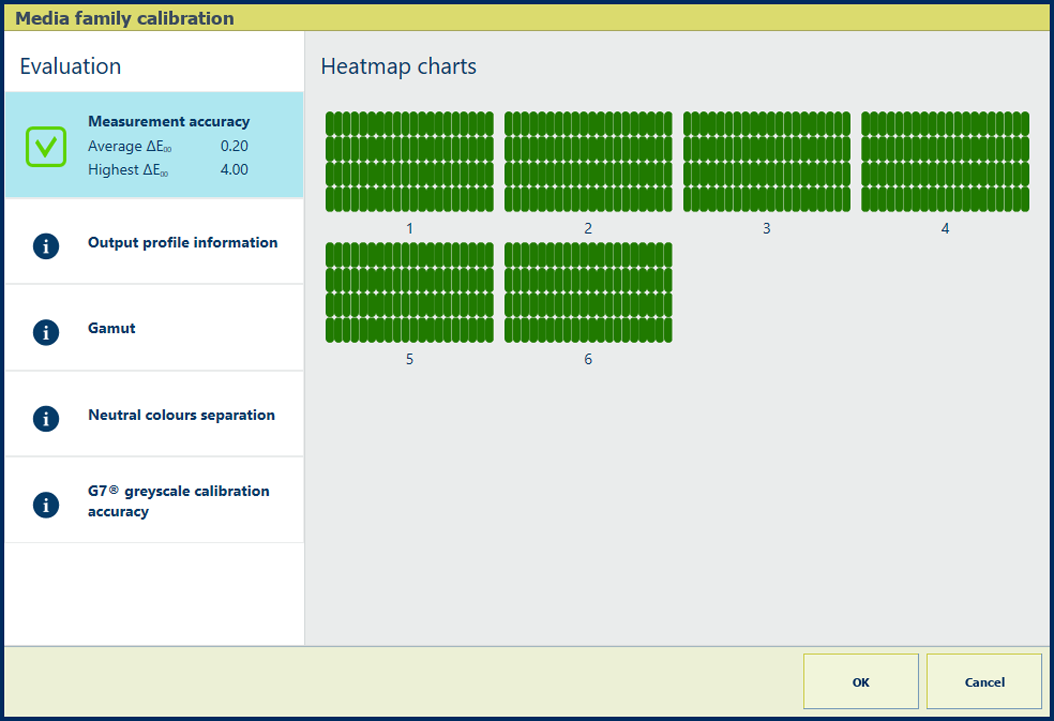

Значения ΔE информационного блока [Точность измерения] показывают точность, с которой печатаются и измеряются пятна.

На панели управления отображается тепловая карта, расположение пятен которой соответствует напечатанной схеме.

Оценка

• Если среднее значение ΔE меньше значения [Значение, где тепловая карта становится зеленой] , пятна на панели управления становятся зелеными, а качество цвета — высокое.

• Если среднее значение ΔE находится между значениями [Значение, где тепловая карта становится зеленой] и [Значение, где тепловая карта становится красной] , пятна на панели управления становятся оранжевыми, а качество цвета все еще может быть высоким. Однако можно попробовать варианты действий в приведенном ниже списке.

• Если среднее значение ΔE больше значения [Значение, где тепловая карта становится красной] , пятна на панели управления становятся красными. Рекомендуется попробовать один или несколько вариантов действий в приведенном ниже списке.

Варианты действий для повышения качества цвета

• Проверьте пятно на напечатанной схеме

  На панели управления с помощью символов > и < прокрутите схемы калибровки. Используйте символ масштабирования для увеличения или уменьшения масштаба.

  Коснитесь красного пятна, чтобы найти номера строки и столбца и проверить соответствующее пятно на напечатанной схеме для устранения проблемы. Затем повторите калибровку семейства носителей.

• Проверьте носитель

  Возможно, имеются проблемы с используемым носителем

• Проверьте состояние принтера

  Возможно, требуется выполнение калибровки принтера или новый тонер.

Описание

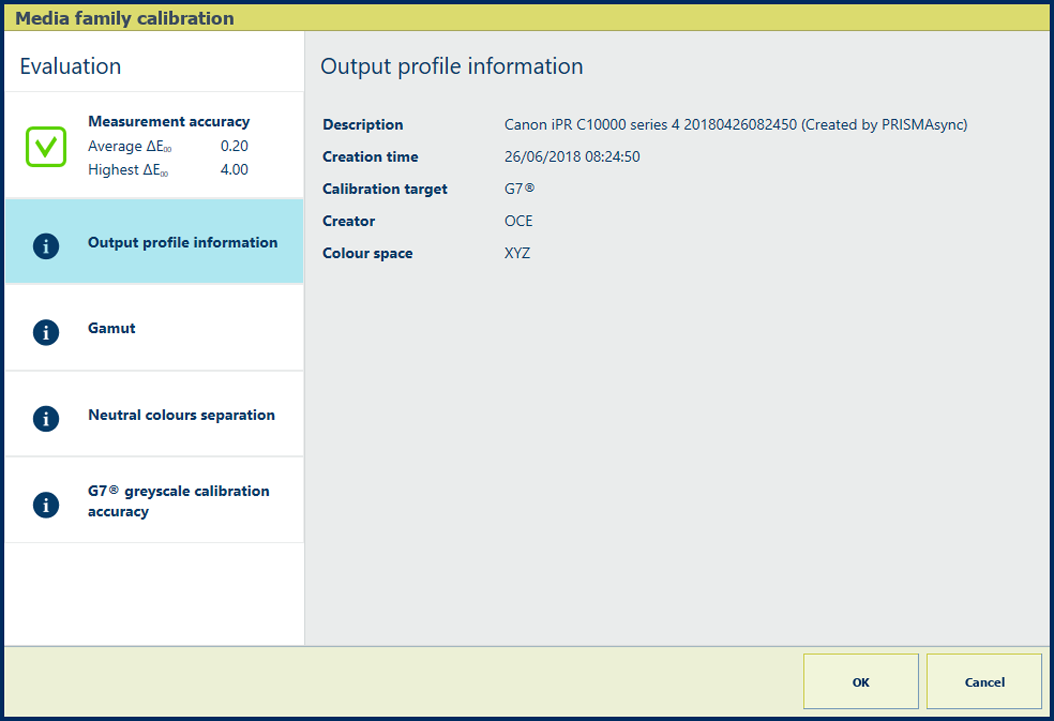

Информационный блок [Информация выходного профиля] содержит следующие характеристики о выходном профиле: описание, время создания, цель калибровки, автор и цветовое пространство.

Описание

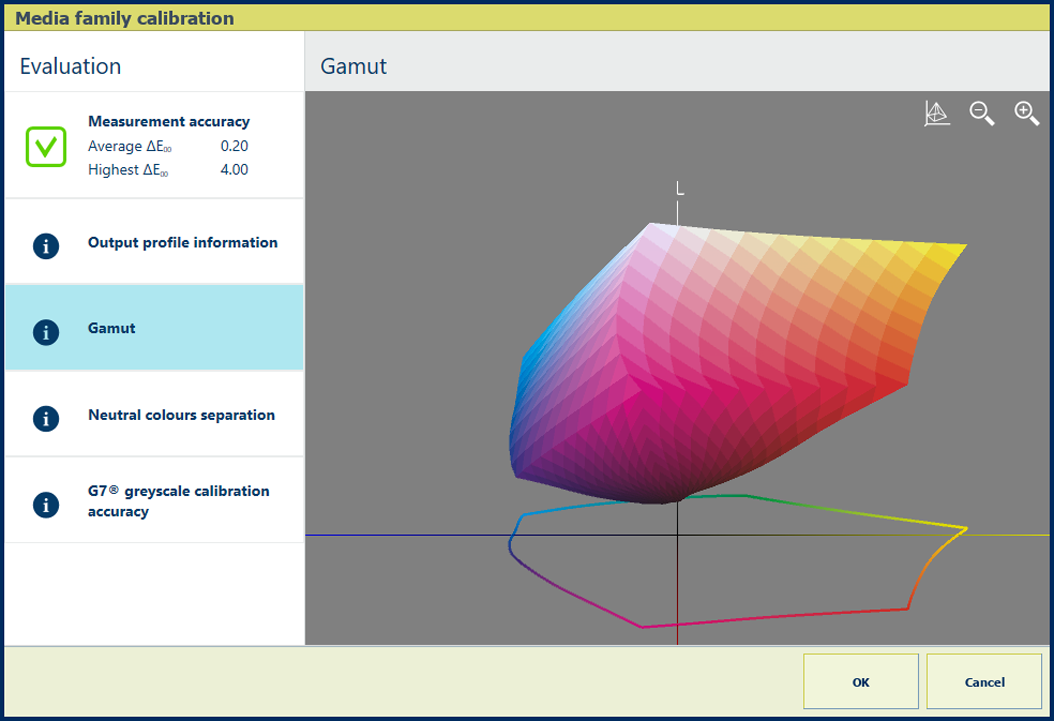

В информационном блоке [Диапазон] отображается качество выходного профиля. Это визуальное представление цветового охвата, который может получить принтер с созданным выходным профилем на используемом носителе.

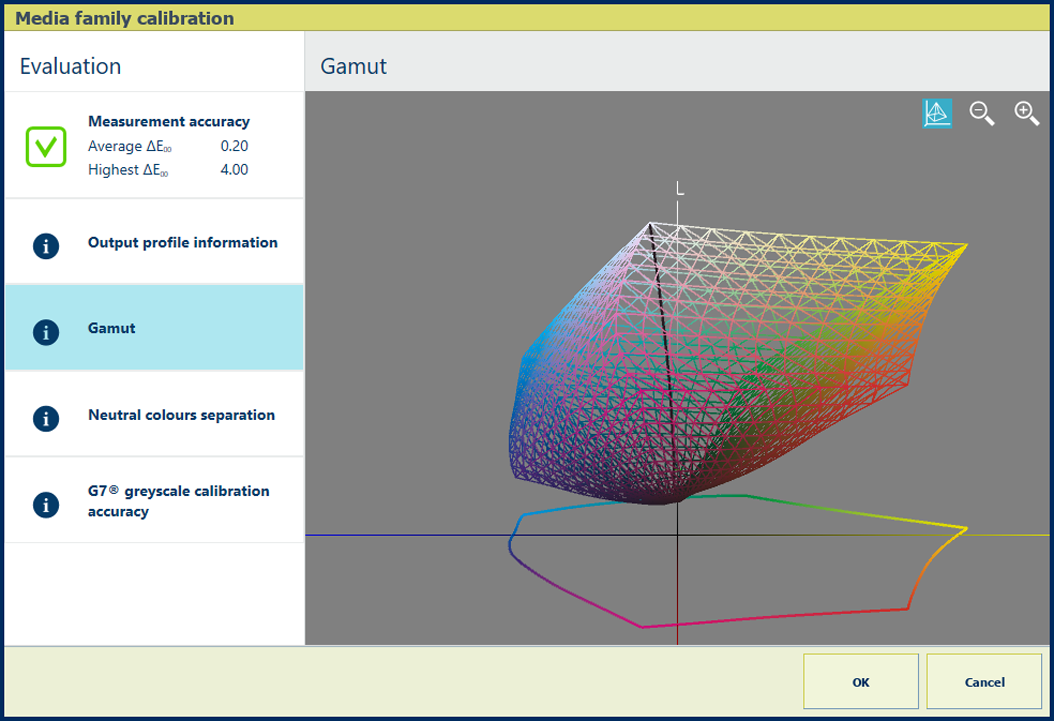

Коснитесь значка каркаса , чтобы отобразить черную кривую, которая отображает градиент нейтральных цветов. Эта кривая проходит от чисто белого до самого интенсивного черного цвета, который может получить принтер.

Оценка

• При отображении модели равномерной формы с плавными цветовыми переходами выходной профиль не вызывает нареканий.

• При отображении плавной черной кривой выходной профиль не вызывает нареканий.

• При появлении отклонений в цветовом охвате, таких как выемки, дефекты или деформации, внимательно проверьте напечатанные схемы. Возможно, имеются проблемы с измерением, носителем или состоянием принтера. После устранения проблемы повторите вышеописанную процедуру создания выходных профилей.

Описание

Толстая черная линия на графике [Разделение нейтральных цветов] показывает, как оттенки серого цвета воспроизводятся с использованием отдельных оттенков голубого, пурпурного, желтого и черного цветов (CMYK).

Обратите внимание, что самое темное значение освещенности находится слева, а самое светлое значение — справа.

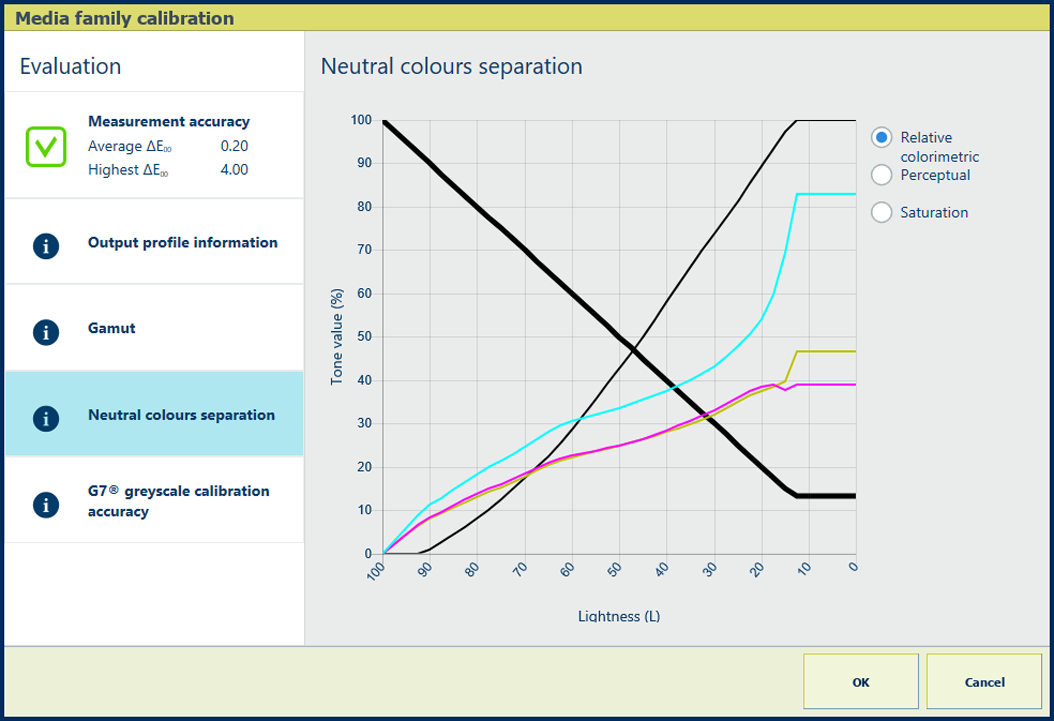

Объяснение для варианта [Относительный колорометрический] 

Цветопередача [Относительный колорометрический] воспроизводит истинные цвета, например для пробной печати и плашечных цветов.

• С этой цветопередачей на толстой черной линии отображается излом на уровне освещенности около 12. Это самый интенсивный черный цвет, который может воспроизвести принтер.

• Черный цвет используется только на уровне освещенности 92 (исходная точка для черного цвета) и ниже.

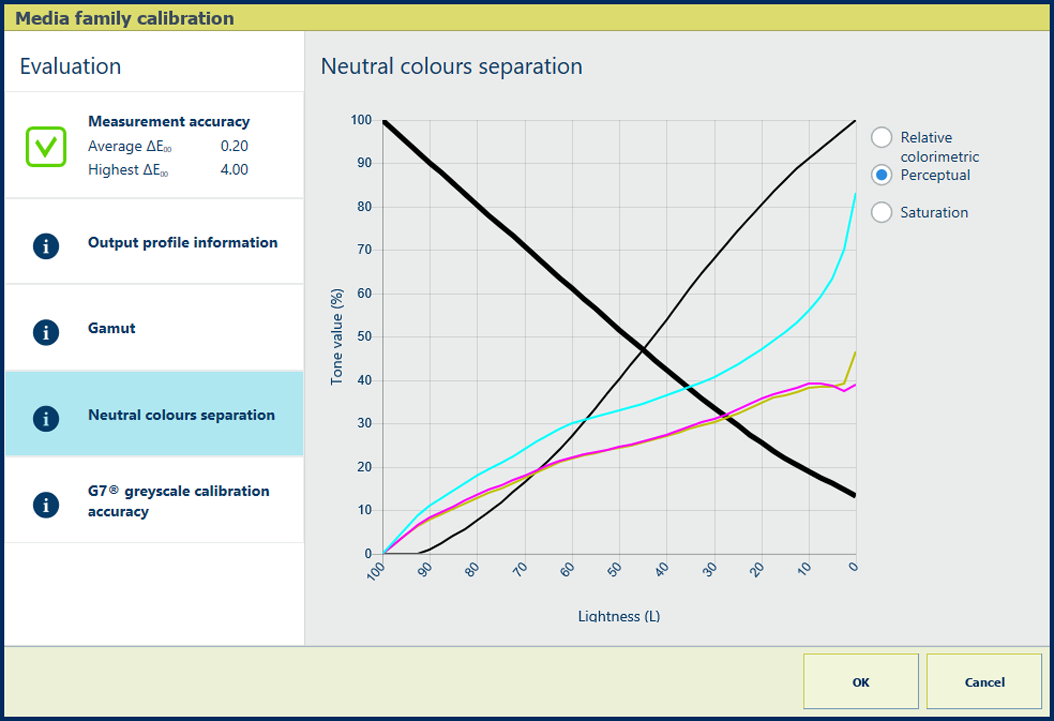

Объяснение для варианта [Цветовое восприятие] 

Цветопередача [Цветовое восприятие] воспроизводит контрасты в темно-серых областях, например для фотографий.

• В этой цветопередаче применяется компенсация точки черного. Поэтому толстая черная линия постепенно приближается к освещенности 0.

• Черный цвет используется только на уровне освещенности 92 (исходная точка для черного цвета) и ниже.

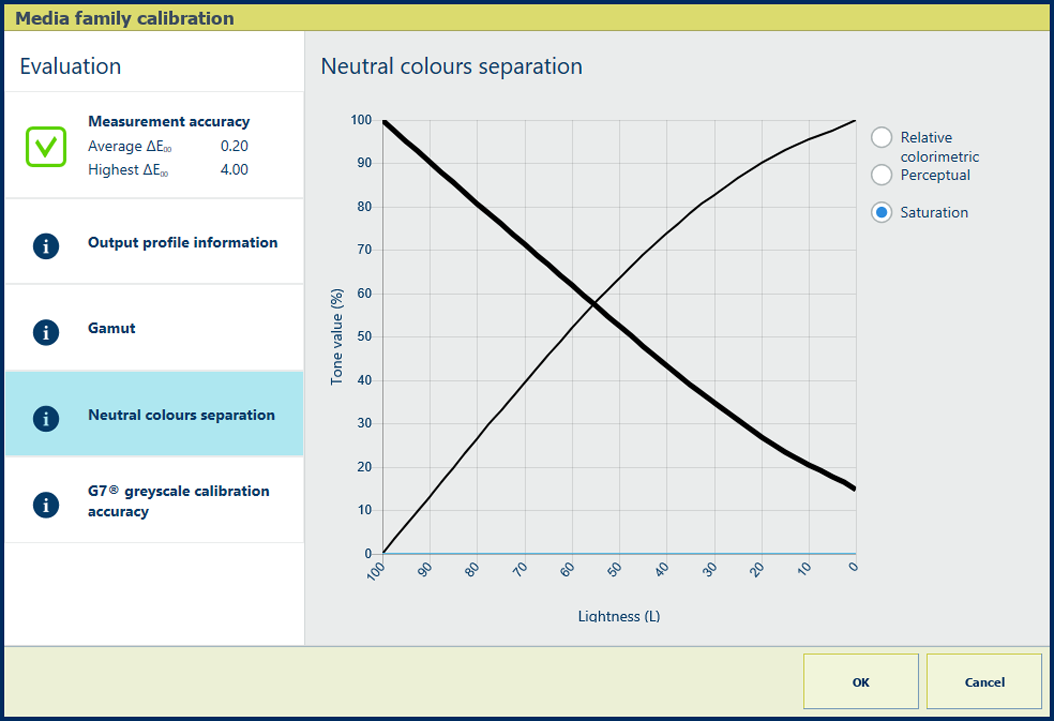

Объяснение для варианта [Насыщение] 

Цветопередача [Насыщение] воспроизводит насыщенные цвета, например для бизнес-графики.

• В этой цветопередаче применяется только черный цвет для создания насыщенных цветов. Толстая черная линия постепенно приближается к освещенности 0.

• На уровне освещенности от 100 до 0 используется только черный цвет.

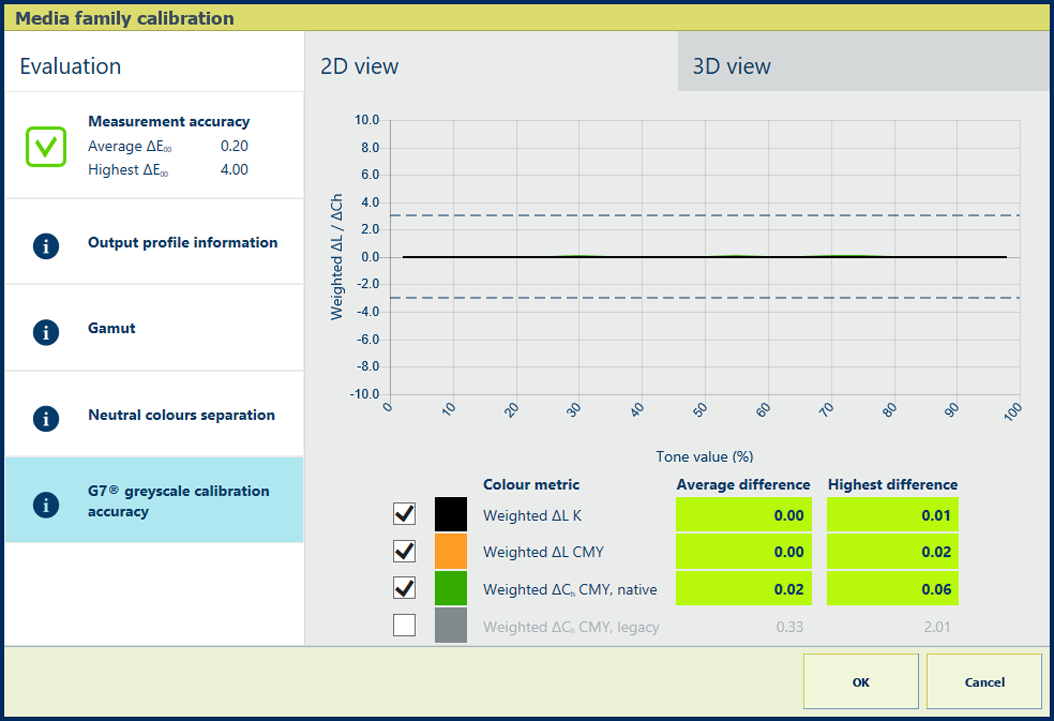

Описание

Процентные значения информационного блока [Точность калибровки]  → [Просмотр 2D] показывают, насколько хорошо соответствуют друг другу процедура калибровки и выходной профиль.

График показывает для каждого цветового канала, насколько измеренные значения близки к целевым значениям G7.

Оценка

• Если среднее процентное значение меньше заданного порогового значения, точность калибровки — высокая.

• Если среднее процентное значение больше заданного порогового значения, проверьте состояние принтера.

Чтобы убедиться, что отпечаток соответствует целевой шкале серого G7, можно выполнить процедуру проверки G7.

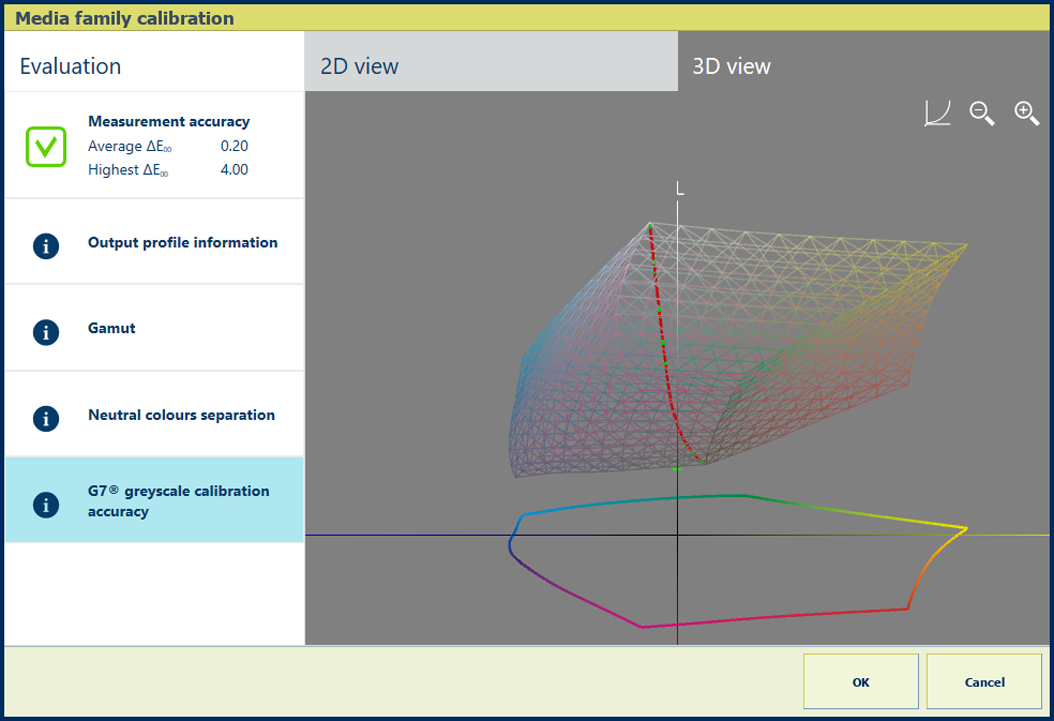

Описание

Информация в блоке [Точность калибровки]  → [Просмотр 3D]  показывает, насколько хорошо соответствуют друг другу процедура калибровки и выходной профиль. На графике отображается, насколько измеренная кривая шкалы серого (красная) соответствует кривой целевой шкалы серого G7 (зеленая).

Коснитесь значка каркаса , чтобы переключиться между видом черной кривой и видом кривой CMY.
