Przeprowadzenie kalibracji rodziny nośników G7

Opis

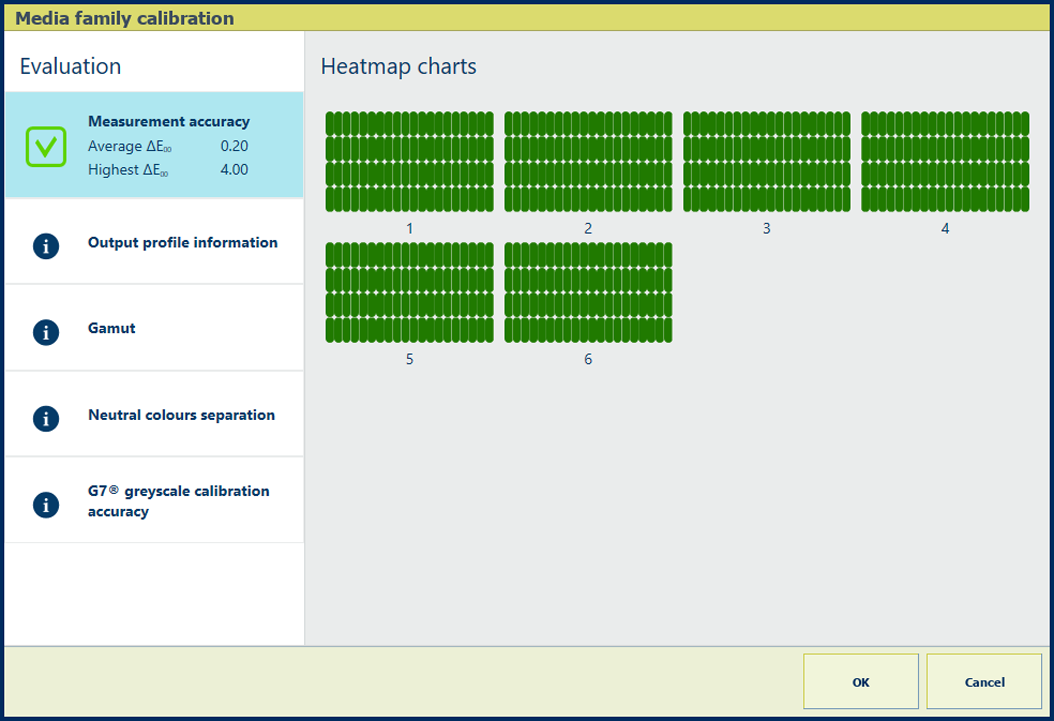

Wartości ΔE informacji [Dokładność pomiaru] to wskaźniki dokładności, według której plamy są drukowane oraz mierzone.

Panel sterujący wyświetla mapę cieplną, na której umiejscowienie plam odpowiada wydrukowanemu diagramowi.

Ocena

• Gdy średnia wartość ΔE jest niższa od wartości [Wartość, która na mapie cieplnej oznaczona jest na zielono] plamy na panelu sterującym stają się zielone, a jakość kolorów jest dobra.

• Gdy średnia wartość ΔE jest pomiędzy wartością [Wartość, która na mapie cieplnej oznaczona jest na zielono] a wartością [Wartość, która na mapie cieplnej oznaczona jest na czerwono] , plamy na panelu sterującym stają się pomarańczowe, a jakość kolorów nadal może być dobra. W tym przypadku możesz również skorzystać z opcji przedstawionych poniżej.

• Gdy średnia wartość ΔE jest wyższa od wartości [Wartość, która na mapie cieplnej oznaczona jest na czerwono] plamy na panelu sterującym stają się czerwone. Zaleca się skorzystanie z opcji przedstawionych poniżej.

Opcje poprawienia jakości kolorów

• Sprawdź plamę na wydrukowanym diagramie

  Użyj symboli > i < na panelu sterującym, aby przewijać wykresy kalibracji. Użyj symbolu skalowania, aby powiększyć lub pomniejszyć widok.

  Dotknij czerwoną plamę, aby znaleźć numer wiersza i kolumny, by sprawdzić odpowiednią plamę na wydrukowanym wykresie kalibracji i rozwiązać problem. Ponownie przeprowadź kalibrację rodziny nośników.

• Sprawdzanie nośnika

  Mogły wystąpić błędy dotyczące użytego nośnika

• Sprawdzanie stanu drukarki

  Wymagana może być kalibracja drukarki lub nowy toner.

Opis

Informacja [Informacje o profilu wyjściowym] pokazuje następujące cechy o profilu wyjściowym: opis, czas utworzenia, cel kalibracyjny, twórca i przestrzeń kolorów.

Opis

Informacja [Gama kolorów] jest wskaźnikiem jakości profilu wyjściowego. Jest to wizualna prezentacja gamy kolorów, którą drukarka może wydrukować za pomocą utworzonego profilu wyjściowego na użytym nośniku.

Dotknij ikonę siatki w celu wyświetlenia czarnej krzywej pokazującej gradient kolorów neutralnych. Krzywa ta przechodzi od papieru białego do najciemniejszej czerni, którą drukarka może wydrukować.

Ocena

• Jeśli zostanie wyświetlony model o równych kształtach z łagodnymi przejściami kolorów, profil wyjściowy jest poprawny.

• Jeśli zostanie wyświetlona łagodna czarna krzywa, profil wyjściowy jest poprawny.

• W przypadku wystąpienia odchyleń w gamie kolorów, takich jak uszczerbki, niedoskonałości czy deformacje, dokładnie sprawdź wydrukowane wykresy. Mógł wystąpić błąd w pomiarze , nośniku lub stanie drukarki. Po rozwiązaniu problemu wykonaj powyższą procedurę, aby ponownie utworzyć profile wyjściowe.

Opis

Gruba, czarna linia wykresu [Separacja kolorów neutralnych] przedstawia odwzorowanie odcieni szarości z osobnymi kolorami: błękitnym, purpurowym, żółtym i czarnym (CMYK).

Najciemniejsza wartość jasności znajduje się po lewej stronie, a najjaśniejsza – po prawej.

Wyjaśnienie do wyboru [Względny kolorymetryczny]

Metoda renderowania [Względny kolorymetryczny] odwzorowuje prawdziwe kolory, np. do zastosowań próbnych oraz kolorów spotowych.

• Przy tej metodzie renderowania gruba, czarna linia pokazuje zagięcie jasności o około 12. To najciemniejszy kolor czarny, jaki drukarka jest w stanie odtworzyć.

• Kolor czarny jest używany jedynie przy jasności około 92 (punkt startowy czerni) lub niższej.

Wyjaśnienie do wyboru [Percepcyjny]

Metoda renderowania [Percepcyjny] odwzorowuje kontrast w ciemnoszarych obszarach, np. zdjęciach.

• Ta metoda renderowania używa kompensacji punktu czerni. Gruba, czarna linia stopniowo zbliża się więc do jasności 0.

• Kolor czarny jest używany jedynie przy jasności około 92 (punkt startowy czerni) lub niższej.

Wyjaśnienie do wyboru [Nasycenie]

Metoda renderowania [Nasycenie] odwzorowuje kolory nasycone, np. w grafikach firmowych.

• Ta metoda renderowania używa tylko czerni do tworzenia kolorów nasyconych. Gruba, czarna linia stopniowo zbliża się do jasności 0.

• Tylko kolor czarny jest używany przy jasności od 100 do 0.

Opis

Wartości procentowe informacji [Dokładność kalibracji]  → [Widok 2D] pokazują stopień dopasowania procedury kalibracji do profilu wyjściowego.

Wykres przedstawia, w jakim stopniu zmierzone wartości spełniają G7 cel dla danego kanału koloru.

Ocena

• Gdy średnia wartość procentowa wynosi mniej niż ustawiony próg, dokładność kalibracji jest dobra.

• Gdy średnia wartość procentowa wynosi więcej niż ustawiony próg, należy sprawdzić stan drukarki.

Za pomocą procedury weryfikacji G7 można zweryfikować, czy wydruk pokrywa się z docelowymi odcieniami szarości G7.

Opis

Informacja [Dokładność kalibracji]  → [Widok 3D]  pokazuje stopień dopasowania procedury kalibracji do profilu wyjściowego. Wykres pokazuje, w jakim stopniu zmierzone krzywe odcieni szarości (czerwone) pokrywają się z docelowymi krzywe odcieni szarości (zielonymi) G7.

Dotknij ikonę siatki w celu przełączenia między czarną krzywą a krzywą CMY.
