Yazıcınız, yazıcı tablasına yazdırmak üzere ortamı sabitlemek için düşük akışlı, yüksek basınçlı bir vakum sistemi kullanır. Kaplama ile masa arasındaki havayı boşaltmak için iki vakum pompası kullanılır. Masa yüzeyindeki hava besleme portları, kontrol kolları çevrilerek çalıştırılan ve manuel olarak çalıştırılan bir dizi akış valfi aracılığıyla vakum pompalarına bağlanır. Bu tutamaklar vakum bölgelerini etkinleştirmek veya kapatmak için kullanılır. Sistemin etkili bir şekilde çalışabilmesi için, baskı sırasında aktif bir vakum bölgesine bağlı kaplama tabakasının üst yüzeyindeki tüm dairesel deliklerin kapatılması gerekir. Bu, kapalı bir vakum sistemi oluşturur.

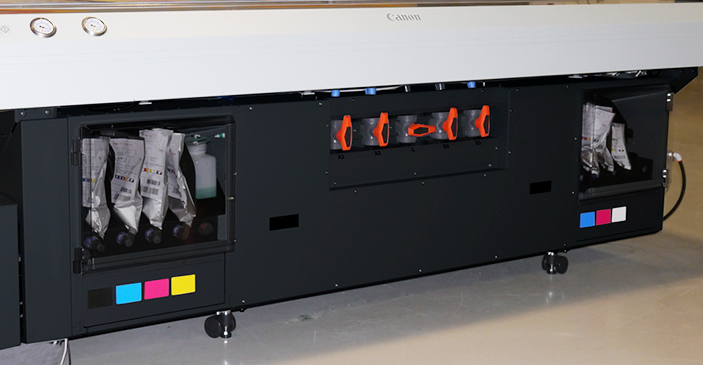

Mürekkep Bölmeleri ve Vakum Bölgesi Kontrol KollarıKontrol kolları vakum bölgelerinin durumunu belirler. Kol dikey olduğunda, bölge açıktır ve ilgili alanda bir vakum oluşturur. Bir bölgeyi kapatmak için kontrol kolunu saat yönünde çeyrek tur döndürerek yatay konuma getirin.
Medyanız bir vakum bölgesinin tamamını kapsamıyorsa, kapalı bir vakum sistemi oluşturmak için medyanın etrafındaki alanı maskelemelisiniz. Tablayı maskelemek için medyanın kalınlığına eşit veya daha az kalınlıkta malzeme veya atık medya kullanın. Vakumun ne zaman kapatıldığını çıkardığı sesten ve ayrıca en az 20 "Hg okuması gereken vakum göstergesinden anlayabilirsiniz.
Vakum ayak pedalı, vakumun açılıp kapatılmasını sağlar. El kullanmadan çalıştırıldığı için operatörün medyayı vakum tablası üzerine sabitlemesine yardımcı olur. Vakum, yazdırma işlemine başlamadan önce açılmalıdır ve yazma işlemi tamamlanana kadar kapatılamaz.
Vakum göstergesi, tabla üzerine yer almaktadır. Vakum tablası sistemindeki gerçek basıncın görsel bir temsilini sağlar.
NOT
Bir bölgenin düzgün şekilde maskelenip maskelenmediğini anlamak için vakum göstergesini kullanın. Aktif bölge düzgün şekilde maskelendiğinde, göstergede 20"Hg (68 kPa) veya yukarı değer okunur. Küçük sızıntılar bu değerin ve vakumun etkisinin düşmesine neden olabilir. Gözenekli medya da vakum etkisini azaltabilir.
Eğer aktif bölge için vakum göstergesi 10"Hg (34 kPa) altında gösteriyorsa ve alanın düzgün şekilde maskelenip bantlandığından eminseniz, vakum sisteminde bir kaçak olabilir. Bölgenin düzgün şekilde maskelendiğinden eminseniz ve gösterge ısrarla düşük değer gösteriyorsa servis çağırın.
Eğer kaplama tabakası üzerinde mürekkep birikirse, mürekkebi çıkartın. Çıkartılmadığı taktirde yazdırma boşluğu etkilenebilir, bu da vakum tablasının medyayı düzgün şekilde sabitleme özelliğini bozabilir. Mürekkebi çıkarmak için düz kenarlı bir jilet içeren bir boya kazıyıcı kullanmanızı öneririz (bunlar yerel bir hırdavatçıda bulunabilir). Daha detaylı talimatlar için Bakım bölümüne bakın.
