Vaš tiskalnik uporablja vakuumski sistem z nizkim pretokom in visokim pritiskom, ki medij za tiskanje pritrdi na mizo tiskalnika. Za izpraznitev zraka med prekrivanjem in mizo se uporabljata dve vakuumski črpalki. Vrata za dovod zraka na površini mize so povezana z vakuumskimi črpalkami prek serije ročno upravljanih pretočnih ventilov, ki se upravljajo z obračanjem krmilnih ročic. S temi ročaji se aktivirajo ali izklopijo vakuumske cone. Da bi sistem deloval učinkovito, morajo biti med tiskanjem pokrite vse okrogle luknje na zgornji površini prekrivnega lista, ki so povezane z aktivnim vakuumskim območjem. Tako nastane zaprt vakuumski sistem.

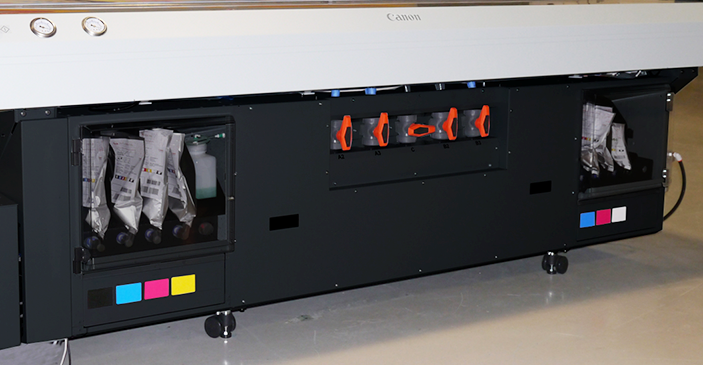

Krmilne ročice prostorov za črnilo in vakuumskih conS krmilnimi ročicami določite stanje vakuumskih območij. Ko je ročaj v navpični legi, je cona odprta in v povezanem območju nastane vakuum. Cono zaprete tako, da ročico zavrtite za četrt obrata v smeri urinega kazalca v vodoravno lego.
Če medij ne pokriva celotnega vakuumskega območja, morate območje okoli medija zakriti, da ustvarite zaprt vakuumski sistem. Za maskiranje mize uporabite odpadni medij ali material, ki je iste ali manjše debeline od medija. Vakuumsko zapiranje lahko ugotovite po zvoku, ki ga oddaja, in po merilniku vakuuma, ki mora kazati vsaj 20 "Hg".
Nožno stikalo za vakuum vklopi ali izklopi vakuum mize. Uporabniku pomaga pritrditi medij na vakuumsko mizo, saj omogoča prostoročno delovanje. Vakuum mora biti vklopljen že pred začetkom tiskanja in ga ni mogoče izklopiti, dokler tiskanje ni končano.
Merilnik vakuuma se nahaja na mizi. Omogoča vizualni prikaz dejanskega tlaka v sistemu vakuumske mize.
OPOMBA
S pomočjo merilnika vakuuma lahko ugotovite, ali je cona pravilno maskirana. Ko je aktivna cona pravilno maskirana, je odčitek na merilniku enak 20" Hg (68 kPa) ali višji. Manjša puščanja lahko to vrednost zmanjšajo, s tem pa tudi učinkovitost vakuuma. Vakuumski učinek lahko zmanjšajo tudi porozni mediji.
Če je odčitek na merilniku za aktivno cono nižji od 10" Hg (34 kPa) in ste se prepričali, da je področje pravilno maskirano in zalepljeno, je lahko prišlo do puščanja v vakuumskem sistemu. Samo če merilnik kaže stalno prenizko in ste prepričani, da je cona pravilno maskirana, pokličite servis.
Če se na prekrivnem listu nabira črnilo, črnilo odstranite. Če ga ne odstranite, lahko to vpliva na razmik tiskanja, to pa lahko vpliva na sposobnost vakuumske mize, da varno drži medij. Za odstranjevanje črnila priporočamo uporabo strgala za barvo z ravnim rezilom (najdete ga v lokalni trgovini s strojno opremo). Podrobnejša navodila najdete v poglavju Vzdrževanje.
