Vaša tlačiareň používa na zabezpečenie médií na tlač na stole tlačiarne vákuový systém s nízkym prietokom a vysokým tlakom. Na odsávanie vzduchu medzi prekrytím a stolom sa používajú dve vákuové pumpy. Prívody vzduchu na povrchu stola sa pripájajú k vákuovým čerpadlám prostredníctvom série ručne ovládaných prietokových ventilov, ktoré sa ovládajú otáčaním ovládacích rukovätí. Tieto rukoväte sa používajú na aktiváciu alebo vypnutie vákuových zón. Aby systém fungoval efektívne, musia byť počas tlače zakryté všetky kruhové otvory na hornom povrchu prekryvnej fólie pripojenej k aktívnej vákuovej zóne. Tým sa vytvorí uzavretý vákuový systém.

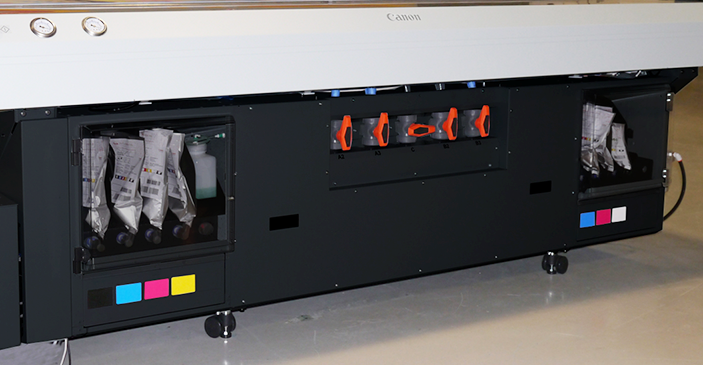

Priestory atramentu a ovládacie rukoväte zóny vákuaOvládacie rukoväte určujú stav vákuových zón. Keď je rukoväť vo zvislej polohe, zóna je otvorená a vytvára podtlak v príslušnej oblasti. Ak chcete zónu zatvoriť, otočte ovládacou rukoväťou o štvrť otáčky v smere hodinových ručičiek do horizontálnej polohy.
Ak vaše médium nepokrýva celú vákuovú zónu, musíte oblasť okolo média zamaskovať, aby ste vytvorili uzavretý vákuový systém. Na zakrytie stola použite odpadové médium alebo materiál, ktorého hrúbka je rovnaká alebo menší ako hrúbka média. Vákuum zistíte podľa zvuku, ktorý vydáva, a tiež podľa vákuometra, ktorý musí ukazovať aspoň 20 Hg.
Zošliapnutím pedála sa vákuum stola zapína a vypína. Pomáha operátorovi zaistiť médium na vákuovom stole, pretože umožňuje hands-free prevádzku. Pred spustením tlače musí byť vákuum zapnuté a vákuum sa nedá vypnúť, kým sa tlač nedokončí.
Meradlo podtlaku sa nachádza na stole. Poskytuje vizuálne znázornenie skutočného tlaku v systéme vákuového stola.
POZNÁMKA
Pomocou meradla podtlaku zistite, či je zóna správne zakrytá. Keď je aktívna zóna správne zakrytá, meradlo bude ukazovať 20"Hg (68 kPa) alebo viac. Malé netesnosti môžu znížiť túto hodnotu a tým aj účinnosť vákua. Porézne médiá môžu tiež znížiť vákuový efekt.
Ak meradlo podtlaku pre aktívnu zónu ukazuje menej ako 10"Hg (34 kPa) a presvedčili ste sa, že oblasť je správne zakrytá a odlepená, vo vákuovom systéme môže dochádzať k úniku. Servis volajte iba vtedy, ak zistíte, že zóna je správne zakrytá a meradlo podtlaku stále ukazuje nízku hodnotu.
Ak sa na prekryvnom arche usadzuje atrament, atrament odstráňte. Ak sa neodstráni, môže to mať vplyv na tlačovú medzeru, čo môže mať vplyv na schopnosť vákuového stola správne zaistiť médium. Na odstránenie farby odporúčame použiť škrabku na farbu s rovnou žiletkou (nájdete ju v miestnom železiarstve). Podrobnejšie pokyny nájdete v časti Údržba.
