Imprimanta dumneavoastră utilizează un sistem de vid cu debit redus și presiune ridicată pentru a fixa suportul pentru imprimare pe masa imprimantei. Două pompe de vid sunt utilizate pentru a evacua aerul dintre stratul de acoperire și masă. Orificiile de alimentare cu aer de pe suprafața mesei se conectează la pompele de vid printr-o serie de supape de debit cu acționare manuală, care sunt acționate prin rotirea mânerelor de control. Aceste mânere sunt utilizate pentru a activa sau a închide zonele de vid. Pentru ca sistemul să funcționeze eficient, în timpul imprimării trebuie acoperite toate găurile circulare de pe suprafața superioară a foliei de suprapunere conectate la o zonă de vid activă. Se creează astfel un sistem de vid închis.

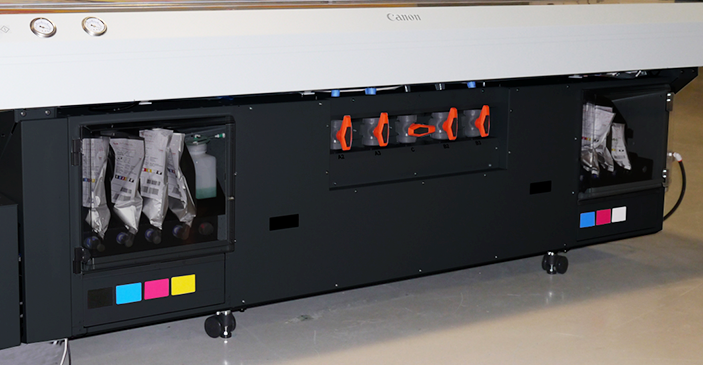

Locașurile de cerneală și mânerele de control zone de vidMânerele de control determină starea zonelor de vid. Atunci când mânerul este vertical, zona este deschisă și creează un vid în zona respectivă. Pentru a închide o zonă, rotiți mânerul de control un sfert de tură în sens orar în poziția orizontală.
În cazul în care suportul dvs. nu acoperă întreaga zonă de vid, trebuie să mascați zona din jurul suportului pentru a crea un sistem de vid închis. Folosiți resturi de suport de tipărire sau materiale cu grosimi egale sau mai mici decât cea a suportului pentru a masca masa. Vă puteți da seama când vidul este închis după sunetul pe care îl scoate și după indicatorul de vid, care trebuie să indice cel puțin 20 "Hg.
Pedala de vid comută vidul mesei pe pornit sau pe oprit. Ajută operatorul să fixeze suportul de tipărire pe masa cu vid, deoarece permite operarea fără mâini. Vidul trebuie să fie activat înainte de a începe tipărirea și nu poate fi oprit până când nu se finalizează tipărirea.
Manometrul de vid este situat pe masă. Acesta oferă o reprezentare vizuală a presiunii reale din sistemul de masă de vid.
NOTĂ
Utilizați manometrul de vid pentru a determina dacă o zonă este mascată în mod corespunzător. Atunci când zona activă este mascată corect manometrul va citi 20"Hg (68 kPa) sau mai mult. Scurgerile mici pot reduce acest număr și, prin urmare, eficiența vidului. Suporturile de tipărire poroase pot degrada, de asemenea, efectul de vid.
Dacă manometrul de vid pentru o zonă activă indică mai puțin de 10"Hg (34 kPa) și v-ați asigurat că zona este mascată și acoperită cu bandă în mod corect, este posibil să aveți o scurgere la sistemul de vid. Apelați la service numai dacă stabiliți dacă zona este mascată corect și manometrul citește valori reduse în mod sistematic.
Dacă se depune cerneală pe foaia de acoperire, îndepărtați cerneala. Dacă nu este îndepărtată, spațiul de tipărire poate fi afectat și acest lucru poate afecta capacitatea mesei de vid de a fixa suportul de tipărire în mod adecvat. Pentru a îndepărta cerneala, vă recomandăm să folosiți o racletă pentru vopsea care conține o lamă de ras cu muchie dreaptă (acestea pot fi găsite la un magazin de bricolaj local). Consultați secțiunea Întreținere pentru instrucțiuni mai detaliate.
