Drukarka wykorzystuje system podciśnienia o niskim przepływie i wysokim ciśnieniu do zabezpieczania nośników do drukowania na stole drukarki. Dwie pompy próżniowe są używane do usuwania powietrza z przestrzeni między nakładką a stołem. Porty zasilania powietrzem w powierzchni stołu są połączone z pompami próżniowymi za pomocą szeregu ręcznie sterowanych zaworów przepływowych, które są uruchamiane przez przekręcenie uchwytów sterujących. Uchwyty te służą do włączania i wyłączania stref podciśnienia. Aby system działał skutecznie, podczas drukowania wszystkie okrągłe otwory na górnej powierzchni arkusza nakładowego połączone z aktywną strefą próżni muszą być zakryte. W ten sposób powstaje zamknięty system próżniowy.

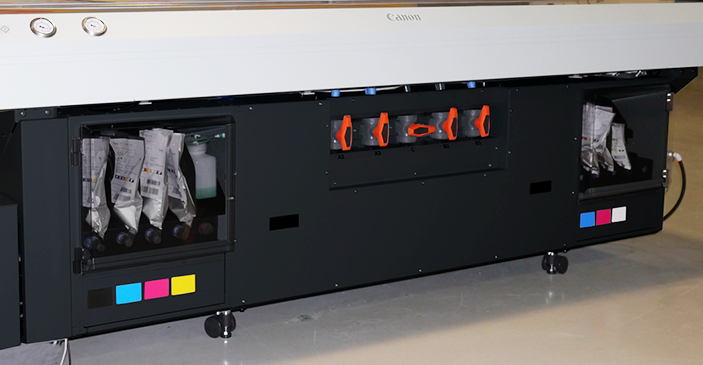

Komory na tusz i dźwignie sterowania strefy podciśnieniaUchwyty sterujące określają stan stref podciśnienia. Gdy uchwyt znajduje się w pozycji pionowej, strefa jest otwarta i wytwarza podciśnienie w powiązanym obszarze. Aby zamknąć strefę, przekręć dźwignię sterowania o ćwierć obrotu w prawo, do pozycji poziomej.
Jeśli nośnik nie pokrywa całej strefy podciśnienia, należy zamaskować obszar wokół nośnika, aby utworzyć zamknięty system podciśnienia. Użyj wybrakowanego nośnika lub materiału, którego grubość jest równa lub mniejsza niż grubość nośnika, aby zamaskować stół. Próżnię można rozpoznać po dźwięku, jaki wydaje, a także po wskazaniach próżniomierza, który musi wskazywać co najmniej 20 Hg.
Pedał nożny stołu podciśnieniowego włącza lub wyłącza podciśnienie stołu. Pomaga operatorowi utrzymać nośnik na stole podciśnieniowym, ponieważ umożliwia obsługę bez użycia rąk. Przed rozpoczęciem drukowania należy włączyć podciśnienie, a podciśnienia nie można wyłączyć, dopóki drukowanie nie zostanie zakończone.
Próżniomierz znajduje się na stole. Umożliwia on wizualne przedstawienie rzeczywistego ciśnienia w systemie stołu podciśnieniowego.
UWAGA
Należy użyć próżniomierza, aby określić, czy strefa jest odpowiednio maskowana. Gdy strefa aktywna jest odpowiednio zamaskowana, próżniomierz będzie wskazywał odczyt o wartości przynajmniej 20”Hg (68 kPa). Niewielkie przecieki mogą zmniejszyć tę liczbę, a tym samym wydajność układu podciśnienia. Porowate nośniki mogą również obniżać poziom działania podciśnienia.
Jeśli próżniomierz dla strefy aktywnej wskazuje wartość poniżej 10"Hg (34 kPa) oraz użytkownik upewnił się, że obszar jest odpowiednio maskowany i oklejony taśmą, mogło dojść do wycieku w układzie podciśnieniowym. Zgłoszenie serwisowe można złożyć tylko wtedy, gdy ustalone zostanie, że strefa jest prawidłowo maskowana, a jednak wskaźnik nadal wskazuje niską wartość.
Jeśli na arkuszu papieru pokryciowego pojawi się tusz, należy go usunąć. Jeśli nie zostanie on usunięty, może to wpłynąć na odstępy między wydrukami, co może ograniczyć zdolność stołu do prawidłowego utrzymania nośnika. Do usuwania farby zalecamy użycie skrobaka do farby z prostą żyletką (można go znaleźć w lokalnym sklepie z narzędziami). Bardziej szczegółowe instrukcje znajdują się w rozdziale „Konserwacja”.
