Skriveren bruker et vakuumsystem med lav gjennomstrømning for å sikre medier for utskrift på skriverbordet. To vakuumpumper benyttes for å evakuere luften mellom overlaget og bordet. Luftmateåpninger i bordflaten er forbundet med vakuumpumpene gjennom en rekke manuelt betjente strømningsventiler som betjenes ved å dreie styrehåndtak. Disse håndtakene brukes til å aktivere eller stenge vakuumsonene. For at systemet skal virke effektivt, må alle sirkulære hull på toppflaten av overleggsarket som er forbundet med en aktiv vakuumsone dekkes under trykking. Dette skaper et lukket vakuumsystem.

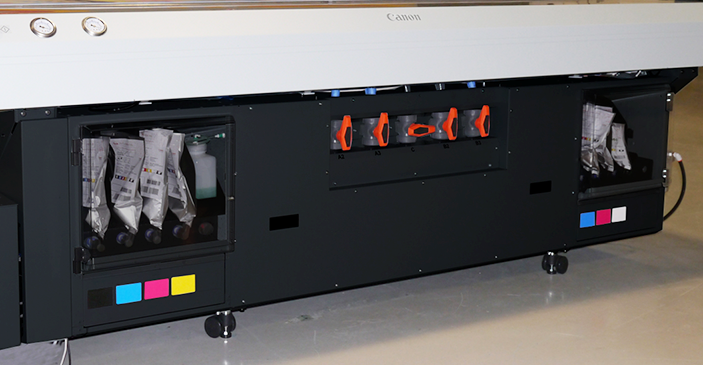

Blekkholdere og vakuumsonekontrollhåndtakStyringshåndtakene bestemmer vakuumsonenes tilstand. Når håndtaket er vertikalt, er sonen åpen og skaper et vakuum i det tilhørende området. For å lukke en sone drei kontrollhåndtaket en kvart rundt med klokka til horisontal posisjon.
Hvis mediet ikke dekker hele vakuumsonen, må du maskere området rundt mediet for å opprette et lukket vakuumsystem. Bruk skrapmedium eller materiale som er lik eller mindre enn tykkelsen til mediet for å maskere bordet. Du kan se når vakuumet er forseglet av lyden det gjør og også av vakuum måler, som må lese minst 20 "Hg.
Vakuumfotpedalen slår bordvakuum på eller av. Det hjelper operatøren til å sikre mediet på vakuumbordet, siden den gjør det mulig med handsfree betjening. Vakuum må slås på før start av en utskrift, og vakuumet kan ikke slås av inntil en utskrift er fullført.
Vakuummåleren er plassert på bordet. Den tilveiebringer en visuell representasjon av det virkelige trykk i vakuumbordsystemet.
MERK
Bruk vakuummåleren til å bestemme om en sone er riktig maskert. Når den aktive sonen er riktig maskert, vil måleren stå på 20" Hg (68 kPa) eller høyere. Små lekkasjer kan redusere dette tallet og derfor effektiviteten til vakuumet. Porøse medier kan også redusere vakuumeffekten.
Hvis vakuummåleren for en aktiv sone står på under 10"Hg (34 kPa), og du har sikret at området er riktig maskert og tapet av, kan du ha en lekkasje i vakuumsystemet. Foreta et serviceanrop kun hvis du fastsetter at sonen er riktig maskert og måleren har konsekvent lav avlesing.
Hvis blekkopphopning forekommer på overleggarket, fjern blekket. Hvis den ikke fjernes, kan utskriftsmellomrommet bli påvirket, og dette kan påvirke vakuumbordets evne til å sikre mediet på riktig måte. For å fjerne blekk anbefaler vi at du bruker en malingsskrape som inneholder et barberblad med rett kant (disse finner du i et lokalt jernvarehus). Se vedlikeholdsavsnittet for mer detaljerte anvisninger.
