Jūsų spausdintuve naudojama mažo srauto, didelio slėgio vakuumo sistema, skirta laikmenai pritvirtinti prie spausdinimo ant spausdintuvo stalo. Oro išsiurbimui tarp perdangos ir stalo naudojami du vakuuminiai siurbliai. Stalo paviršiuje esančios oro tiekimo angos prie vakuuminių siurblių jungiamos per keletą rankiniu būdu valdomų srauto vožtuvų, kurie valdomi sukant valdymo rankenėles. Šiomis rankenėlėmis įjungiamos arba išjungiamos vakuumo zonos. Kad sistema veiktų efektyviai, spausdinant turi būti uždengtos visos apskritos skylutės viršutiniame perdangos lakšto paviršiuje, prijungtos prie aktyvios vakuumo zonos. Taip sukuriama uždara vakuumo sistema.

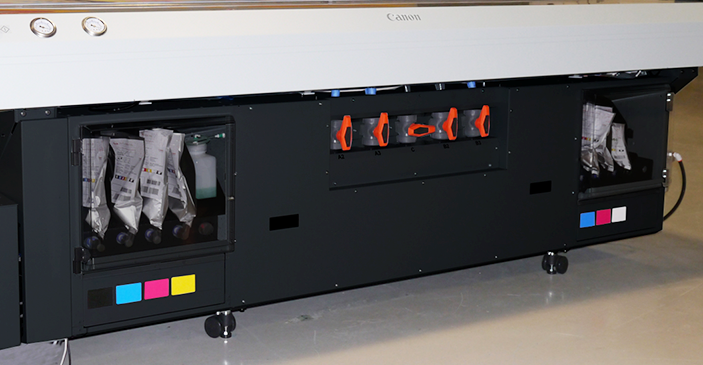

Rašalo skyriai ir vakuumo zonų valdymo rankenėlėsValdymo rankenėlėmis nustatoma vakuumo zonų būklė. Kai rankenėlė yra vertikali, zona yra atidaryta ir atitinkamoje zonoje susidaro vakuumas. Norėdami uždaryti zoną, pasukite rankenėlę ketvirtį pasukimo pagal laikrodžio rodyklę į horizontalią padėtį.
Jei laikmenos neuždengia visos vakuumo zonos, turite užmaskuoti aplink laikmeną esančią sritį, kad sukurtumėte uždarą vakuumo sistemą. Stalui uždengti naudokite laikmenų atliekas arba medžiagą, kurios storis mažesnis už laikmenos storį arba jam lygus. Vakuuminį sandarumą galima nustatyti pagal jo skleidžiamą garsą ir pagal vakuumo matuoklį, kuris turi rodyti ne mažiau kaip 20 Hg.
Vakuumo kojiniu jungikliu galima įjungti arba išjungti stalo vakuumą. Jis padeda operatoriui pritvirtinti laikmeną prie vakuuminio stalo, nes tam nereikia naudoti rankų. Įjungti vakuumą reikia prieš pradedant spausdinti, o išjungti vakuumą galima tik baigus spausdinimą.
Vakuumo matuoklis yra ant stalo. Jis vizualiai parodo faktinį slėgį vakuuminio stalo sistemoje.
NOTE
Naudodamiesi vakuumo matuokliu nustatykite, ar zona tinkamai uždengta. Kai aktyvi zona uždengiama tinkamai, matuoklyje rodoma 20 "Hg (68 kPa) arba didesnė vertė. Maži nuotėkiai gali sumažinti šią vertę, taigi ir vakuumo veiksmingumą. Vakuumo veiksmingumas gali sumažėti ir naudojant akytą laikmeną.
Jei aktyvios zonos vakuumo matuoklyje rodoma mažesnė nei 10 "Hg (34 kPa) vertė, o jūs turite užtikrinti tinkamą srities uždengimą ir apklijavimą, vakuumo sistemoje galėjo atsirasti nuotėkis. Techninės priežiūros tarnybai skambinkite tik nustatę, kad zona yra tinkamai uždengta, bet matuoklyje nuosekliai rodoma maža vertė.
Jei ant perdangos lapo susikaupė rašalo, pašalinkite jį. Nepašalinus rašalo, jis gali pakeisti spausdinimo tarpelį, todėl gali sumažinti vakuuminio stalo galimybės tinkamai prispausti laikmeną. Norėdami pašalinti dažus, rekomenduojame naudoti dažų grandiklį su skustuvo ašmenimis (jų galima rasti vietinėje ūkinių prekių parduotuvėje). Daugiau instrukcijų žr. priežiūros skirsnyje.
