A nyomtató alacsony áramlású, nagynyomású vákuumrendszert használ a nyomtatóasztalon lévő nyomtatóanyag rögzítéséhez. Két vákuumszivattyút használnak a levegő kiürítésére a fedőréteg és az asztal között. Az asztal felületén lévő levegőellátó nyílások egy sor kézi működtetésű áramlási szelepen keresztül csatlakoznak a vákuumszivattyúkhoz, amelyeket a vezérlőfogantyúk elforgatásával működtetnek. Ezek a fogantyúk a vákuumzónák aktiválására vagy kikapcsolására szolgálnak. Ahhoz, hogy a rendszer hatékonyan működjön, a nyomtatás során az aktív vákuumzónához csatlakozó fedőlap felső felületén lévő összes kör alakú lyukat le kell fedni. Ez egy zárt vákuumrendszert hoz létre.

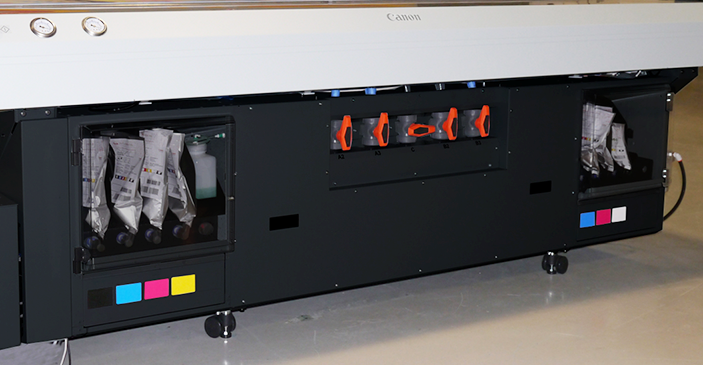

Festékrekeszek és vákuumzóna vezérlőkarokA vezérlőkarok határozzák meg a vákuumzónák állapotát. Amikor a fogantyú függőlegesen áll, a zóna nyitva van, és vákuumot hoz létre a kapcsolódó területen. A zóna bezárásához az óramutató járásával megegyezően egy negyed fordulattal állítsa vízszintes helyzetbe a kart.
Ha a hordozó nem fedi le az egész vákuumzónát, akkor a hordozó körüli területet le kell maszkolnia, hogy zárt vákuumrendszert hozzon létre. Az asztal maszkolásához használjon a hordozóéval megegyező vagy kisebb vastagságú anyagot vagy selejt hordozót. A vákuum lezárását a hangjáról és a vákuummérőről is meg lehet állapítani, amelynek legalább 20 "Hg-t kell mutatnia.
A vákuum lábpedállal kapcsolgatható be vagy ki az asztal vákuum. Kéz nélküli működtetése segít a kezelőnek a vákuum asztalra rögzíteni a hordozót. A nyomtatás elkezdése előtt be kell kapcsolni és a nyomtatás befejezéséig nem szabad kikapcsolni a vákuumot.
A vákuummérő az asztalon található. A vákuumasztal rendszerben lévő tényleges nyomás vizuális megjelenítését biztosítja.
MEGJEGYZÉS
A vákuummérővel határozza meg, hogy megfelelő-e a zóna maszkolása. Az aktív zóna megfelelő maszkolását a vákuummérőn 20”Hg (68 kPa) vagy magasabb érték jelzi. Az apró szivárgások csökkenthetik ezt az értéket és így a vákuum hatékonyságát. Porózus hordozók is csökkenthetik a vákuum hatását.
Ha aktív zónánál 10”Hg (34 kPa) alatti értéket mutat a vákuummérő, de az ellenőrzés szerint a terület maszkolása és szigetelése megfelelő, akkor valószínűleg a vákuumrendszer szivárog. Csak akkor forduljon szervizhez, ha a zóna helyesen van maszkolva és a mérő következetesen alacsony értéket mutat.
Távolítsa el a rátét lapon felgyülemlett festéket. Ennek elmaradása befolyásolhatja a nyomtatási hézagot, az pedig a vákuum asztal képességét a hordozó megfelelő rögzítésére. A festék eltávolításához javasoljuk, hogy használjon egy egyenes élű borotvapengét tartalmazó festékkaparót (ilyeneket a helyi barkácsboltban lehet kapni). További részletes utasításokért lásd a Karbantartás részt.
