Pisač koristi vakuumski sustav s niskim tlakom da bi osigurao medijski sadržaj za ispis na tablici pisača. Dvije vakuumske pumpe koriste se za evakuaciju zraka između preklapanja i stola. Zračni priključci na površini tablice spajaju se na vakuumske pumpe kroz niz ručno upravljanih protočnih ventila kojima se upravljaju ručke za upravljanje strujanjem. Ovi ručke se koriste za aktiviranje ili isključivanje vakuumskih zona. Da bi sustav mogao učinkovito funkcionirati, tijekom tiska moraju biti pokrivene sve kružne rupe na gornjoj površini prekrivenog lima spojenog na aktivnu vakuumsku zonu. Time se stvara zatvoreni sustav vakuuma.

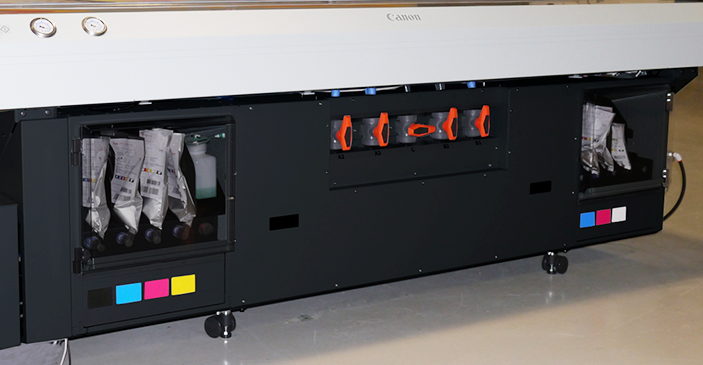

Upravljačke ručke odjeljaka za tintu i vakuumske zoneUpravljački uređaji određuju stanje vakuumskih zona. Kada je ručica okomita, zona je otvorena i stvara vakuum u srodnom području. Kako biste zatvorili zonu, okrenite upravljačku ručku za četvrt okretaja u smjeru kazaljki na satu u vodoravan položaj.
Ako vaš medij ne pokriva sve vakuumske zone, morate prikriti područje oko medija za stvaranje zatvorenog vakuumskog sustava. Upotrijebite otpadni medij ili materijal koji je jednake debljine kao medij ili manje kako biste maskirali stol. Možete vidjeti kada vakuum je zapečaćen zvuk čini i vakuumski mjerač, koji mora pročitati najmanje 20 "Hg.
Vakuumska nožna papučica uključuje ili isključuje vakuum stola. Ona pomaže rukovatelju da učvrsti medij na vakuumskom stolu budući da omogućava rad bez upotrebe ruku. Vakuum se mora uključiti prije početka ispisa, a vakuum se ne može isključiti sve dok ispis nije dovršen.
Mjerač vakuuma nalazi se na stolu. Pruža vizualni prikaz stvarnog tlaka u sustavu vakuumske tablice.
NAPOMENA
Upotrijebite mjerač vakuuma kako biste utvrdili je li zona pravilno maskirana. Kada je aktivna zona pravilno maskirana, na mjeraču se može očitati vrijednost od 20"Hg (68 kPa) ili viša. Mala ispuštanja mogu smanjiti taj broj, a time i učinkovitost vakuuma. Porozni mediji također mogu umanjiti djelovanje vakuuma.
Ako mjerač vakuuma u nekoj aktivnoj zoni pokazuje manje od 10"Hg (34 kPa) a vi ste se pobrinuli da to područje bude pravilno maskirano i zalijepljeno trakom, možda dolazi do ispuštanja u vakuumskom sustavu. Servisni poziv uputite samo ako ste utvrdili da je zona pravilno maskirana, a mjerač stalno očitava niske vrijednosti.
Ako na prekrivajućem listu dođe do nakupljanja tinte, uklonite tintu. Ako ju ne uklonite, to može utjecati na razmak ispisa i to može utjecati na sposobnost vakuumskog stola da pravilno pričvršćuje medij. Za uklanjanje tinte preporučujemo da koristite otpatke boje koji sadrže ravnu oštricu oštrice (one se mogu naći u lokalnoj željezariji). Pogledajte odjeljak Održavanje kako biste dobili detaljnije upute.
