Teie printer kasutab madala vooluhulgaga kõrgsurve vaakumsüsteemi, et tagada trükkimiseks vajalik kandematerjal printerilauale. Kattekihi ja laua vahel oleva õhu evakueerimiseks kasutatakse kahte vaakumpumpa. Lauapinnal olevad õhutoiteavad on ühendatud vaakumpumpadega käsitsi juhitavate vooluklappide kaudu, mida juhitakse juhtkangi keeramisega. Neid käepidemeid kasutatakse vaakumtsoonide aktiveerimiseks või väljalülitamiseks. Selleks, et süsteem toimiks tõhusalt, peavad trükkimise ajal olema kaetud kõik aktiivse vaakumtsooniga seotud ümmargused augud pealispinnal. See loob suletud vaakumsüsteemi.

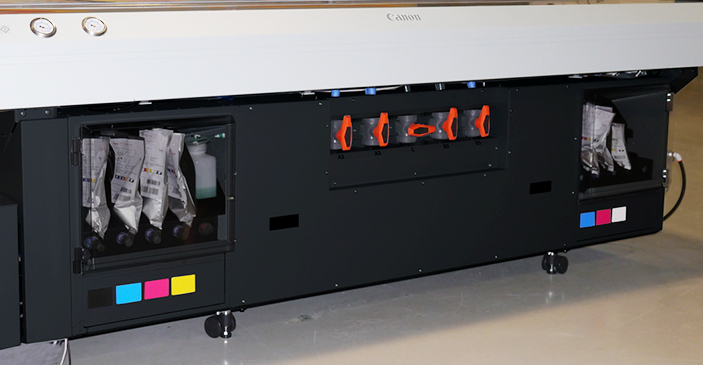

Tindisektsioonid ja vaakumtsooni juhtkäepidemedJuhtkäepidemed määravad vaakumtsoonide oleku. Kui käepide on vertikaalselt, on tsoon avatud ja tekitab sellega seotud piirkonnas vaakumi. Tsooni sulgemiseks pöörake juhtkäepidet veerandpöörde võrra vastupäeva horisontaalasendisse.
Kui meedium ei kata kogu vaakumtsooni, peate maskeerima meediumi ümbruse, et luua suletud vaakumsüsteem. Kasutage laua maskiga katmiseks kandja jääke või materjali, mille paksus on võrdne või väiksem kasutatava kandja paksusest. Vaakumi sulgemist on võimalik kindlaks teha selle heli ja ka vaakummanomeetri järgi, mis peab näitama vähemalt 20 "Hg.
Laua vaakumit lülitatakse sisse või välja vaakumi jalgpedaaliga. See aitab operaatoril kandjat vaakumlauale kinnitada, kuna võimaldab käed-vabad-toimimist. Vaakum tuleb sisse lülitada enne printimise alustamist ja vaakumit ei saa välja lülitada kuni printimise lõpetamiseni.
Vaakummeeter asub laual. See annab visuaalse ülevaate tegelikust rõhust vaakumlaua süsteemis.
NOTE
Kasutage vaakummeetrit, et määrata, kas tsoon on maskiga õigesti kaetud. Kui aktiivne tsoon on maskiga õigesti kaetud, on manomeetri näit 20 tolli elavhõbedasammast (68 kPa) või kõrgem. Väikesed lekid võivad seda näitu vähendada koos vaakumi mõju halvenemisega. Ka poorne kandja võib vaakumi toimet halvendada.
Kui aktiivse tsooni vaakummeetri näit on alla 10 tolli elavhõbedasammast (34 kPa) ning olete ala õigesti maskiga katnud ja kleeplindiga sulgenud, võib vaakumsüsteemis olla lekk. Võtke hooldusesindusega ühendust ainult siis, olete kindel, et tsoon on maskiga õigesti kaetud ja vaakummeetri näit on pidevalt madal.
Kui lehtkattele koguneb tint, eemaldage tint. Kui tinti ei eemaldata, siis võib see mõjutada prindipilu ning see omakorda vaakumlaua võimet kandjat õigesti kinni hoida. Tindi eemaldamiseks soovitame kasutada värvikaabitsat, mis sisaldab sirget tera (neid võib leida kohalikust riistapoest). Üksikasjalikumaid juhiseid vaadake jaotusest Hooldus.
