Vaše tiskárna používá k zajištění médií pro tisk na stole tiskárny podtlakový systém s nízkým průtokem a vysokým tlakem. K odsávání vzduchu mezi překryvem a stolem se používají dvě vývěvy. Přívody vzduchu v povrchu stolu se připojují k vývěvám prostřednictvím řady ručně ovládaných průtokových ventilů, které se ovládají otáčením ovládacích rukojetí. Tyto rukojeti slouží k aktivaci nebo vypnutí vakuových zón. Aby systém fungoval efektivně, musí být během tisku zakryty všechny kruhové otvory na horním povrchu překryvné fólie připojené k aktivní vakuové zóně. Tím se vytvoří uzavřený vakuový systém.

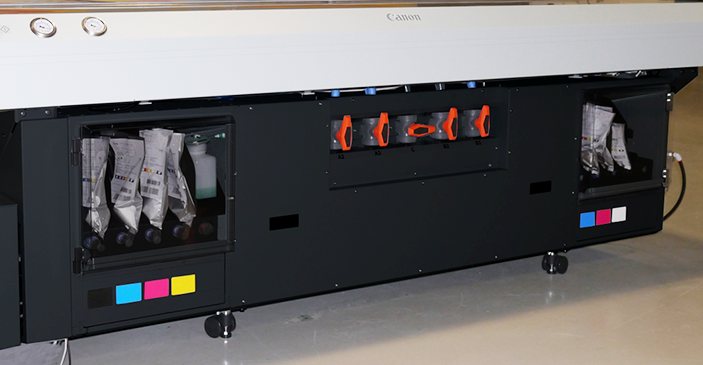

Ovládací rukojeti určují stav vakuových zón. Když je rukojeť ve svislé poloze, je zóna otevřená a vytváří v související oblasti podtlak. Chcete-li zónu zavřít, otočte ovládací páku o čtvrt otáčky doprava do vodorovné polohy.
Pokud médium nepokrývá celou vakuovou zónu, je třeba oblast kolem média zakrýt, aby se vytvořil uzavřený vakuový systém. K zakrytí stolu použijte odpadní médium nebo materiál, který má stejnou nebo menší tloušťku než médiu. Uzavření vakua poznáte podle zvuku, který vydává, a také podle vakuometru, který musí ukazovat alespoň 20 Hg.
Sešlápnutím pedálu vakua vakuový stůl zapnete nebo vypnete. Obsluha může snadněji upevnit médium na vakuovém stole, protože má volné ruce. Vakuum musí být zapnuto před zahájením tisku a nelze jej vypnout, dokud tisk probíhá.
Vakuometr se nachází na stole. Poskytuje vizuální zobrazení skutečného tlaku v systému vakuového stolu.
Pomocí vakuometru zjistěte, zda je zóna správně zakryta. Pokud je aktivní zóna správně zakrytá na vakuometru bude zobrazena hodnota 68 kPa (20 "Hg) nebo vyšší. Malá netěsnost může snížit tento údaj a tím i účinnost vakua. Účinnost vakua mohou také snížit porézní média.
Pokud je na vakuometru aktivní zóny zobrazen údaj nižší než 34 kPa (10 "Hg) a jste přesvědčeni, že oblast je správně zakryta a uzavřena, může docházet k netěsnosti ve vakuovém systému. Na servisní středisko se obraťte jen v případě, kdy si jste jisti, že je zóna správně zakryta a hodnota na vakuometru je neustále nízká.
Pokud se na překryvné desce nahromadí inkoust, inkoust odstraňte. Pokud jej neodstraníte, může dojít ke změně mezery tisku, což může ovlivnit schopnost vakuového stolu správně držet médium. K odstranění inkoustu doporučujeme použít škrabku na barvu s žiletkou s rovnou čepelí (najdete ji v místním železářství). Podrobnější pokyny naleznete v části „Údržba“.
