Вашият принтер използва вакуумна система с нисък дебит и високо налягане, за да закрепи медията за печат върху масата на принтера. Две вакуумни помпи се използват за изсмукване на въздуха между покритието и масата. Портовете за подаване на въздух в повърхността на масата се свързват с вакуумните помпи чрез серия от ръчно задействани вентили за потока, които се управляват чрез завъртане на ръкохватките за управление. Тези дръжки се използват за активиране или изключване на вакуумните зони. За да работи системата ефективно, по време на печата трябва да се покрият всички кръгли отвори на горната повърхност на покриващия лист, свързани с активната вакуумна зона. По този начин се създава затворена вакуумна система.

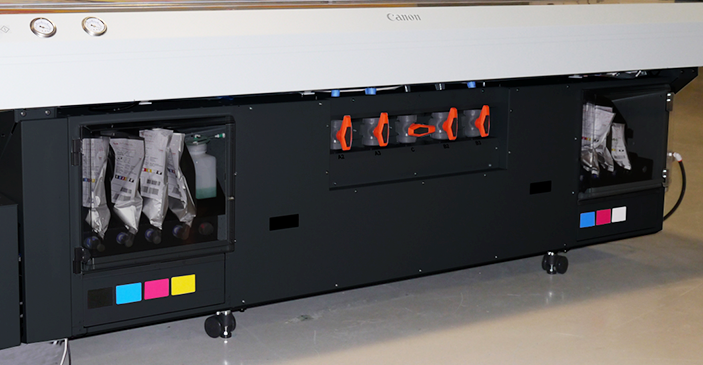

Отделения за мастило и ръчки за управление на вакуумните зониДръжките за управление определят състоянието на вакуумните зони. Когато дръжката е във вертикално положение, зоната е отворена и създава вакуум в съответната зона. За да затворите определена зона, завъртете ръчката на четвърт оборот по часовниковата стрелка до хоризонтално положение.
Ако медията не покрива цялата вакуумна зона, трябва да маскирате зоната около медията, за да създадете затворена вакуумна система. Използвайте отпадъчен носител или материал със същата или по-малка дебелина от тази на носителя, върху който ще печатате, за да маскирате масата. Можете да разберете кога вакуумът е запечатан по звука, който издава, както и по манометъра, който трябва да показва поне 20 Hg.
Педалът се използва за включване и изключване на вакуума на масата. Вакуумът служи за закрепване на носителя върху вакуумната маса, за да не са налага операторът да борави с носителя. Вакуумът трябва да е включен, преди да започне печатането, и не бива да се изключва, докато не завърши.
Вакуум метърът се намира върху масата. Той осигурява визуално представяне на действителното налягане в системата на вакуумната маса.
ЗАБЕЛЕЖКА
Използвайте го, за да проверите дали дадена зона е маскирана както трябва. Когато активната зона е маскирана добре, вакуум метърът ще показва стойност 20" Hg (68 kPa) или по-висока. Малките утечки може да намалят тази стойност а оттам – и ефикасността на вакуума. Порестите носители също може да намалят ефекта от вакуума.
Ако показанието на вакуум метъра за определена активна зона е под 10" Hg (34 kPa) и сте сигурни, че зоната е маскирана и запечатана както трябва, е възможно да има утечка на вакуум в системата. Повикайте сервизен техник само ако установите, че зоната е правилно маскирана, но показанията на вакуум метъра са постоянно ниски.
Ако се натрупа мастило върху покривния слой, почистете го. Ако не го почистите, това може да окаже влияние върху луфта при печат и да влоши закрепването на носителя върху вакуумната маса. За да премахнете мастилото, препоръчваме да използвате стъргалка за боя, съдържаща бръснарско ножче с прав ръб (може да се намери в местния магазин за техника). За по-подробни указания вижте глава „Поддръжка“.
