Tulostimesi käyttää matalan virtauksen ja korkean paineen alipainejärjestelmää, jolla tulostusmateriaali kiinnitetään tulostuspöydälle tulostusta varten. Kaksi tyhjiöpumppua käytetään tyhjentämään ilmaa päällysteen ja pöydän välistä. Pöydän pinnassa olevat ilmansyöttöaukot yhdistetään tyhjiöpumppuihin käsikäyttöisten virtausventtiilien kautta, joita käytetään ohjauskahvoja kääntämällä. Näitä kahvoja käytetään tyhjiöalueiden aktivoimiseen tai sulkemiseen. Jotta järjestelmä toimisi tehokkaasti, painamisen aikana on peitettävä kaikki aktiiviseen tyhjiöalueeseen liitetyn päällystysarkin yläpinnassa olevat pyöreät reiät. Tämä luo suljetun tyhjiöjärjestelmän.

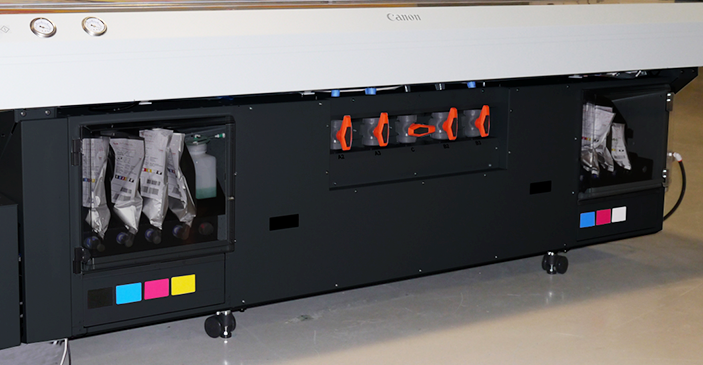

Musteasemat ja tyhjiövyöhykkeen valvontakahvatOhjauskahvat määrittävät tyhjiöalueiden tilan. Kun kahva on pystysuorassa, vyöhyke on auki ja luo tyhjiön siihen liittyvälle alueelle. Sulje vyöhyke kääntämällä kahvaa neljänneskierroksen myötäpäivään vaakasuuntaan.
Jos väliaine ei kata koko tyhjiöaluetta, sinun on peitettävä väliaineen ympärillä oleva alue suljetun tyhjiöjärjestelmän luomiseksi. Peitä pöytä käyttämällä jätemateriaalia tai materiaalia, joka on enintään materiaalin paksuinen. Tyhjiön sulkeutumisen voi havaita sen äänestä ja myös tyhjiömittarista, jonka on näytettävä vähintään 20 "Hg:n painetta.
Jalkapoljin kytkee pöydän tyhjiön päälle/pois. Sen avulla käyttäjä voi kiinnittää materiaalin tyhjiöpöytään, koska se mahdollistaa hands-free-toiminnan. Tyhjiö on kytkettävä päälle ennen tulostuksen aloittamista, eikä sitä voi kytkeä pois päältä, ennen kuin tulostus on valmis.
Tyhjiön mittari sijaitsee pöydässä. Se antaa visuaalisen kuvan tyhjiöpöytäjärjestelmän todellisesta paineesta.
HUOMAUTUS
Määritä tyhjiön mittarin avulla, onko vyöhyke asianmukaisesti peitetty. Kun aktiivinen vyöhyke on asianmukaisesti peitetty, mittarissa lukee 20 tuumaHg (68 kPa) tai enemmän. Pienet vuodot voivat pienentää tätä lukua ja sen vuoksi tyhjiön tehoa. Huokoinen materiaali voi myös heiketä tyhjiön vaikutuksesta.
Jos tyhjiön mittarin lukema aktiiviselle vyöhykkeelle on alle 10 tuumaHg (34 kPa) ja olet varmistanut, että alue on asianmukaisesti peitetty ja teipattu, tyhjiöjärjestelmässä saattaa olla vuoto. Kutsu huolto vain, jos määrität, että vyöhyke on oikein peitetty ja mittarin lukema on pysyvästi alhainen.
Jos mustetta kertyy peitearkille, poista muste. Jos sitä ei poisteta, tällä voi olla vaikutusta tulostusrakoon, ja tämä voi vaikuttaa tyhjiöpöydän kykyyn kiinnittää materiaali asianmukaisesti. Musteen poistamiseen suosittelemme käyttämään maalikaavinta, jossa on suorareunainen partaterä (näitä saa paikallisesta rautakaupasta). Katso tarkempia ohjeita kunnossapito-osiosta.
